So erkennen Sie Verschleiß am VVT-Ventiltrieb auf BMW N20/N55 Motoren

Wenn Sie einen BMW mit einem N20- oder N55-Motor besitzen und direkt nach einem Kaltstart ein scharfes, metallisches Klopfen hören, sollten Sie das nicht einfach ignorieren. Ich habe dieses Symptom in meinen über 25 Jahren in der Werkstatt Hunderte Male gesehen, und während viele sofort an „Steuerkettenspanner“ denken, weist dieses spezifische Geräusch meist auf etwas anderes hin: eine defekte stufenlose Ventilsteuerung (VVT), die bei BMW als VANOS-Verstell-Einheit bezeichnet wird. Das ist nicht nur eine Störung – es ist eine klare Warnung Ihres Motors.

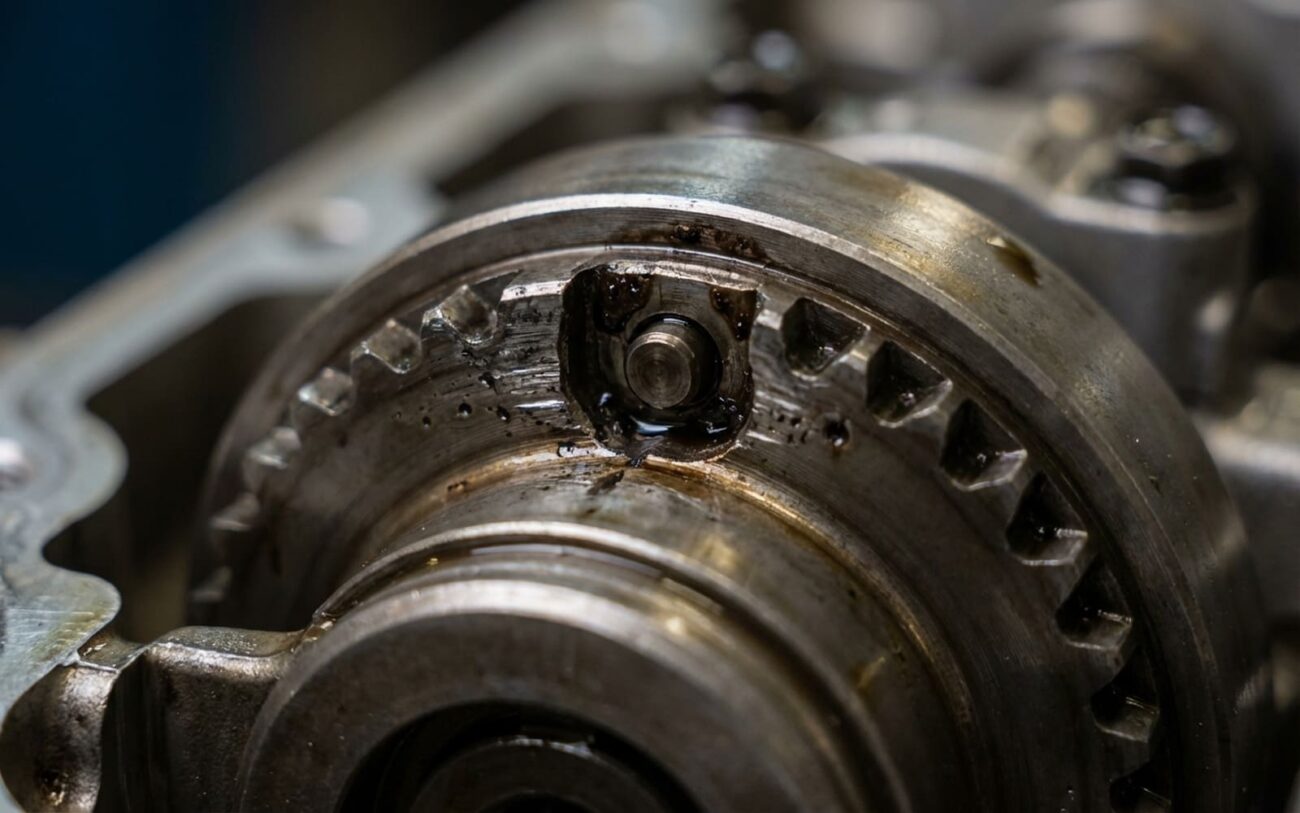

Was passiert also genau im Inneren? Die VVT-Kupplung ist ein präziser hydraulischer Stellzylinder, der am Ende jeder Nockenwelle sitzt. Ihre Aufgabe ist es, die Nockenwelle mithilfe von Öldruck minimal zu drehen, um die Ventilsteuerzeiten für mehr Leistung, Effizienz und geringere Emissionen anzupassen. Wenn interne Bauteile verschleißen oder das entscheidende interne Rückschlagventil undicht wird, kann die Einheit nach dem Abstellen des Motors keinen Öldruck mehr halten. Beim Neustart klappert sie 2–3 Sekunden lang, bis sich der Öldruck aufgebaut hat und den Mechanismus stabilisiert. Genau dieses Geräusch hören Sie.

Wenn sich das Problem verschlimmert, bemerken Sie mehr als nur das Kaltstart-Klopfen. Möglicherweise hören Sie ein rhythmisches Tickern im Leerlauf, wobei ich Sie warnen muss: Das kann schwer einzuordnen sein – Hochdruckkraftstoffpumpen oder Valvetronic-Motoren können ähnliche Geräusche verursachen. Die endgültige Bestätigung kommt oft mit einer Kontrollleuchte. Typische Fehlercodes sind P0015 (Verstellung der Auslassnockenwelle zu weit verzögert) oder P0012 (Verstellung der Einlassnockenwelle zu weit verzögert). Diese Codes bedeuten, dass die Motorsteuerung (DME) der Nockenwelle eine bestimmte Position vorgibt, diese aber hinterherhinkt. Diese Fehlanpassung schlägt sich direkt in Ihrem Portemonnaie und Fahrgefühl nieder: reduziertes Drehmoment im unteren Drehzahlbereich, träge Gasannahme und ein höherer Kraftstoffverbrauch.

Also gut, Sie haben das Klopfen und vielleicht auch einige Fehlercodes. Aber wie wissen wir sicher, dass es die VVT-Kupplung ist und nicht etwas anderes? Genau hier machen viele Werkstätten – und sogar einige Heimwerker – Fehler. Sie tauschen VANOS-Magnetventile oder Sensoren allein basierend auf den Codes aus, nur um festzustellen, dass das Klopfen sofort zurückkehrt. Die Ursache liegt oft tiefer.

Es gibt mehrere Ursachen, die einem defekten VVT-Kupplung ähneln: niedriger Öldruck, verstopfte Ölkanäle, ein wirklich blockiertes Magnetventil oder sogar eine gedehnte Steuerkette. Deshalb reicht hier ein allgemeiner OBD2-Scanner nicht aus. Sie benötigen ein professionelles Gerät – eines, das BMW-spezifische Live-Daten auslesen und aktive Tests durchführen kann. Ohne dieses Werkzeug werfen Sie nur teure Teile auf das Problem.

So gehe ich typischerweise in der Werkstatt vor, um eine defekte VVT-Kupplung von ähnlichen Störungen zu unterscheiden:

• Das Kaltstart-Klopfen (2–3 Sekunden)

  Dies ist das klassische Symptom, das auf ein Versagen des internen Rückschlagventils oder Verschleiß an den Rotorflügeln hinweist, wodurch Öl zurückfließt. Aber schließen Sie nicht aus, dass auch ein defekter Steuerketten-Spanner, ein blockiertes VANOS-Magnetventil oder sogar ein niedriger Öldruck dafür verantwortlich sein könnten. Zur Bestätigung verwende ich einen BMW-kompatiblen Diagnosescanner. Ich befehle dem VANOS-Magnetventil, den Ansteuerungsgrad von 0 % auf 100 % zu ändern, und beobachte die tatsächliche Reaktion der Nockenwelle. Wenn diese träge ist oder die Position nicht hält, ist das ein deutlicher Hinweis. Manchmal hilft es, die Magnetventile zu tauschen (z. B. Einlass auf Auslass), um festzustellen, ob das Ventil selbst defekt ist, aber meist liegt das Problem tiefer.

• Nockenwellen-Verstell-Codes (P0015/P0012)

  Diese Codes bedeuten, dass die Kupplung den Öldruck und die Position nicht halten kann. Aber auch hier: Ziehen Sie keine vorschnellen Schlüsse. Verstopfte Ölzufuhrkanäle, ein defektes Ölsteuerventil (OCV) oder eine wirklich gedehnte Steuerkette können ebenfalls diese Fehlercodes auslösen. Meine Standardmethode ist, den Öldruck direkt am Einlass des VANOS-Magnetventils zu messen. Sie benötigen mindestens 5,0 bar (ca. 72 PSI) bei warmem Leerlauf. Danach führe ich einen Gasstoßtest durch, während ich die Soll- und Ist-Position der Nockenwelle grafisch darstelle. Wenn die Ist-Position hinterherhinkt oder schwankt, ist die VVT-Kupplung mit großer Wahrscheinlichkeit defekt.

Fazit: Diese Werkzeuge sind kein Luxus. Sie benötigen einen Scanner, der BMW ISTA oder Äquivalent unterstützt – denken Sie an Autel MaxiCOM oder ein hochwertiges Snap-on-Gerät. Alles andere führt nur zu Zeit- und Geldverschwendung.

Warum geben diese VVT-Kupplungen ihren Geist auf? Es handelt sich um einen hydraulischen Rotor-Flügel-Mechanismus, kein elektrisches Bauteil, und er ist vollständig auf Öldruck angewiesen. Im Inneren bewegen sich spiralförmige Verzahnungen und Flügel in einer Kammer, gesteuert durch Ölfluss. Nach Zehntausenden von Zyklen verschleißen diese inneren Oberflächen. Wenn die Toleranzen zunehmen, tritt Öl intern aus, und die Einheit kann die Position nicht mehr halten.

Mindestens genauso häufig, wie ich aus Erfahrung weiß, ist jedoch das Versagen des winzigen internen Rückschlagventils die Ursache. Seine Aufgabe ist es, das Öl in der Kammer beim Abschalten des Motors einzuschließen, um die Nockenwelle „vorgespannt“ zu halten, sodass sie beim Neustart nicht klappert. Wenn die Feder des Ventils schwächer wird oder der Sitz mit Ölrückständen verklebt ist, fließt das Öl zurück. Ergebnis? Das typische Klopfen, bis sich der Druck wieder aufgebaut hat.

Die Verwendung von generischem oder nicht spezifikationsgerechtem Öl führt zwangsläufig zu Schlamm und Lackbildung in den extrem engen Ölkanälen. Und diese langen Ölwechselintervalle, die das BMW-Condition-Based-Service-System oft vorschlägt? Sie beschleunigen den Verschleiß dieser Bauteile schneller, als man „VANOS“ sagen kann. Um es klarzustellen: Dies ist normalerweise kein elektrischer Ausfall des Magnetventils (der andere Fehlercodes verursacht), noch ein niedriger Öldruck durch eine defekte Pumpe. Das sind separate Probleme. Der Ausfall der VVT-Kupplung ist fast immer mechanisch und intern, auch wenn schlechte Ölwartung ihn ausgelöst hat.

Sobald Sie sicher sind, dass es die VVT-Kupplung ist, muss ich Ihnen sagen: Es gibt keine Wunderlösung. Dieses Bauteil ist nicht reparierbar; es ist ein versiegeltes, nicht wartbares Modul. Sie müssen die gesamte Kupplung der betroffenen Nockenwelle ersetzen – Einlass, Auslass oder manchmal beide. Der Teil selbst ist nicht übermäßig teuer, aber die Arbeitszeit… das ist der Knackpunkt. Sie sitzt hinter der Steuerkettendeckel, daher handelt es sich um eine aufwändige Reparatur. Sie müssen die Kurbelwelle sichern, den Steuerketten-Spanner arretieren und die Nockenwellen korrekt fixieren, um während der Demontage keine Timing-Fehler zu verursachen. Ein einziger Fehler hier, und Sie brauchen einen neuen Motor.

Nachdem alles wieder zusammengebaut ist, sparen Sie nicht am Öl. Füllen Sie BMW LL-01-spezifiziertes Öl nach – 5W-30 oder 0W-40, je nach Klima und Modelljahr. Dieser Punkt wird viel zu oft übersehen, und das führt dazu, dass die Reparatur vorzeitig versagt.

Nun zu vorübergehenden Lösungen. Ich sage es ehrlich: Es gibt hier keine zuverlässige Abkürzung. Manche versuchen, vor dem Ölwechsel eine hochwirksame Motorreinigung (z. B. BMW Original-Nr. 83 19 2 409 875) zu verwenden, um Lack von dem Rückschlagventil zu lösen. In seltenen, sehr frühen Fällen mit minimalem mechanischem Verschleiß könnte das das Klopfen vorübergehend reduzieren. Aber es ist ein großes Risiko. Sie könnten Ablagerungen lösen, die einen kritischen Ölkanal blockieren und plötzlichen Ölmangel verursachen. Und wenn die inneren Verzahnungen bereits verschlissen sind, bringt eine Spülung absolut nichts. Das ist keine Reparatur, sondern eine Aufschubtaktik, die Ihnen vielleicht ein paar Wochen Zeit kauft. Sie stoppt den mechanischen Verschleiß nicht und repariert sicherlich keine verschlissene Feder des Rückschlagventils.

Sie haben die Reparatur durchgeführt oder durchführen lassen. Woher wissen Sie, dass sie wirklich erfolgreich war? Gehen Sie nicht einfach davon aus, nur weil der Motor läuft. Eine ordnungsgemäße Reparatur muss nach meiner Erfahrung drei Prüfungen bestehen.

Erstens: Das Kaltstart-Klopfen muss vollständig verschwunden sein. Lassen Sie das Fahrzeug über Nacht stehen – eine vollständige Kaltphase – und starten Sie es dann. Hören Sie genau hin. Jedes metallische Tickern von vorne am Motor bedeutet, dass das Problem weiterhin besteht oder ein anderes Problem vorliegt.

Zweitens: Holen Sie den Diagnosescanner wieder hervor. Führen Sie einen Funktionstest durch. Befehlen Sie eine Nockenwellenverstellung (z. B. von 30 % auf 70 % Ansteuergrad) und beobachten Sie die tatsächliche Position. Diese sollte schnell reagieren und ohne Verzögerung oder Schwankungen stabil bleiben. Wiederholen Sie dies bei einem Gasstoß von 1500 auf 3000 U/min. Wenn die Ist-Position hinterherhinkt oder schwankt, dichtet die Kupplung nicht richtig ab. Möglicherweise ist die neue Einheit defekt, sie wurde falsch eingebaut oder das Magnetventil wurde nicht ersetzt.

Drittens: Prüfen Sie auf Undichtigkeiten. Bringen Sie den Motor auf Betriebstemperatur, schalten Sie ihn aus und untersuchen Sie gründlich den Bereich des Ventildeckels und des Steuerkettendeckels. Wiederholen Sie dies nach dem Abkühlen und erneuten Starten. Selbst ein kleiner Tropfen kann später zu einem größeren Leck werden. Eine korrekte Reparatur ist leise, präzise und trocken.

Diese Reparatur ist nicht billig, und Sie müssen unbedingt prüfen, ob sie für Ihr Fahrzeug wirtschaftlich sinnvoll ist. Hier ist eine realistische Kostenaufstellung, die ich meinen Kunden gebe:

Für Heimwerker, vorausgesetzt Sie haben die technischen Fähigkeiten und die Spezialwerkzeuge (gekauft oder gemietet), rechnen Sie mit 400–600 $ für Teile. Bei einem renommierten unabhängigen BMW-Spezialisten liegen die Kosten wahrscheinlich zwischen 1500 und 2200 $. Die Erfolgsquote ist hoch – 95 % – aber nur, wenn Sie die werkseitigen Anzugs- und Timing-Vorgaben exakt befolgen. Ein einziger Fehler, und es droht sofortiger Kolben-Ventil-Kontakt, verbogene Ventile und kompletter Motorschaden. Ich habe es schon erlebt.

Prävention bedeutet für mich eines: Öldisziplin. Sie müssen ausschließlich BMW LL-01-zugelassenes Motoröl verwenden. Und wechseln Sie es alle 7.500 Meilen oder früher. Punkt. Hören Sie nicht auf das, was das Condition-Based-Service-(CBS)-System vorschlägt, wenn es längere Intervalle empfiehlt. Ich habe viel zu viele Ausfälle von VVT-Kupplungen gesehen, die direkt mit verlängerten Ölwechselintervallen und nicht spezifikationsgerechten Flüssigkeiten zusammenhängen. Die engen Toleranzen im VANOS-System verzeihen schlechte Ölwartung einfach nicht.
