Okay, sprechen wir über die Klimaanlage. Warme Luft kommt heraus, die Kupplung des Kompressors rastet nicht ein, und Ihr Bauchgefühl sagt: „Zu wenig Kältemittel“. Das ist normalerweise auch das Erste, was ich überprüfe. Aber halt – wenn Sie bereits ein Manometer angeschlossen haben und die Systemdrücke tatsächlich in Ordnung sind, die Kupplung aber immer noch nicht einrastet, besonders bei eingeschaltetem Motorwarnlicht und Fehlercodes wie P0530, P0532 oder P0533, dann liegt nach meiner Erfahrung fast sicher ein defekter Kältemitteldrucksensor vor.
Das ist nicht nur ein einfaches Messgerät; es sind die Augen und Ohren des PCM (Motorsteuergerät) für den Hochdruck der Klimaanlage. Es informiert den Rechner über den aktuellen Zustand. Wenn er ausfällt, sendet er fehlerhafte Daten – vielleicht unmögliche 0 PSI oder verrückte 500 PSI, oder gar nichts. Und wenn das PCM solche Unsinnswerte sieht, macht es genau das, wozu es programmiert ist: Es schaltet den Kompressor ab, um das System zu schützen. Das ist ein entscheidender Unterschied zu einer einfachen Niederdrucksperre, die eine normale Reaktion auf einen zu geringen Kältemittelfüllstand ist. Ein defekter Sensor löst eine Abschaltung aufgrund fehlerhafter Informationen aus, nicht aufgrund der tatsächlichen Systembedingungen.
So diagnostiziere ich einen defekten Sensor
Bevor Sie irgendetwas ersetzen, müssen Sie sicherstellen, dass der Sensor tatsächlich der Schuldige ist. Viele andere Probleme können einem defekten Drucksensor ähneln, daher ist eine systematische Vorgehensweise entscheidend. Der Goldstandard der Diagnose ist der Vergleich zwischen dem, was das PCM glaubt, dass der Druck ist (über ein Diagnosegerät) und dem, was er tatsächlich ist (gemessen mit einem Manometer). Wenn diese Werte nicht übereinstimmen, ist der Sensor oder seine Schaltung beschädigt.
Häufige Symptome und mein diagnostischer Ansatz:
Kupplung des Kompressors rastet überhaupt nicht ein: Das ist der Klassiker. Der Sensor könnte einen Unterbrechung im Stromkreis haben, einen Kurzschluss gegen Masse oder er gibt einfach einen unplausiblen Druck aus, wie 0 psi oder 500 psi. Aber ziehen Sie keine vorschnellen Schlüsse. Dies kann auch durch einen tatsächlich zu geringen Kältemittelfüllstand (der die Niederdrucksperre auslöst), eine defekte Kupplungsspule, ein durchgebranntes Klimarelay, einen fehlerhaften Steuerkopf oder sogar ein fehlendes Signal des Umgebungstemperatursensors verursacht werden.
Definitiver Test: Bei eingeschalteter Zündung, Motor aus, verwenden Sie ein Diagnosegerät, um den PID-Wert (Parameter-ID) des Kältemitteldrucksensors abzulesen. Vergleichen Sie diesen Wert mit dem erwarteten statischen Druck, basierend auf der aktuellen Umgebungstemperatur. Dazu benötigen Sie eine Druck-Temperatur-Tabelle für R-134a oder R-1234yf. Wenn die Abweichung mehr als 50 psi beträgt, liegt ein Problem am Sensor oder an der Verdrahtung vor. Prüfen Sie währenddessen schnell den Widerstand der Kupplungsspule (sollte 2–5 Ohm betragen) und stellen Sie sicher, dass das Relais klickt, wenn Sie die Klimaanlage einschalten.
Kompressor schaltet unregelmäßig: Dieser Fall ist knifflig. Es könnte ein intermittierendes Sensorsignal sein – schwankend oder driftend, ohne dass sich der Systemdruck tatsächlich ändert. Oft weist dies jedoch auf echte Systemprobleme hin: Überfüllung, Unterfüllung, verstopftes Drosselrohr, defekte Kompressorventile oder sogar einen fehlerhaften Verdampfertemperatursensor.
Definitiver Test: Schließen Sie ein Manometer an und lassen Sie den Motor bei etwa 1500 U/min laufen. Beobachten Sie sowohl das mechanische Hochdruckmanometer als auch den Live-PID-Wert des Sensors am Diagnosegerät. Wenn das mechanische Manometer einen stabilen, normalen Druck anzeigt (z. B. 200 psi), das Diagnosegerät aber wilde Schwankungen oder unplausible Werte zeigt, ist der Sensor defekt.
Hochdruck-Fehlercode (z. B. P0533): Dieser Code bedeutet, dass das PCM annimmt, der Druck sei zu hoch. Es könnte ein interner Kurzschluss im Sensorschaltkreis vorliegen, der eine ungewöhnlich hohe Signalspannung verursacht. Aber auch hier: Schließen Sie nicht aus, dass tatsächlich ein hoher Systemdruck vorliegt, verursacht durch einen verstopften Kondensator, eine Überfüllung, nicht kondensierbare Gase im System oder schlechte Luftzufuhr zum Kondensator (z. B. defekte Lüfter).
Definitiver Test: Prüfen Sie die Systemleistung mit Ihrem Manometer. Wenn der mechanische Hochdruck im normalen Bereich liegt (180–250 psi, je nach Außentemperatur), das Diagnosegerät aber deutlich höhere Werte anzeigt (z. B. 400+ psi), ist der Sensor ungenau. Wenn beide Werte hoch sind, haben Sie ein echtes Systemproblem – prüfen Sie dann Luftzufuhr, Zustand des Kondensators und Kältemittelfüllmenge.
Warum diese Sensoren ausfallen (die Ursache)
Warum fallen diese Sensoren aus? Nach meiner Erfahrung ist es fast immer ein interner Defekt. Dieses Wissen hilft, Fehldiagnosen und wiederholte Reparaturen zu vermeiden.
Der erste häufige Schuldige ist der interne Druckwandler oder die Membran. Das ist das Herzstück des Sensors, das physikalischen Druck in ein elektrisches Signal umwandelt. Nach Jahren ständiger thermischer Belastung – von extrem heiß während des Klimabetriebs bis zur Umgebungstemperatur im Stillstand – ermüdet, reißt oder wird die empfindliche Membran unempfindlich. Wenn dies geschieht, friert das Ausgangssignal ein, driftet oder bricht komplett zusammen, was zu falschen Entscheidungen des PCM führt.
Dann gibt es den internen elektrischen Ausfall. Obwohl sie versiegelt sind, kann Feuchtigkeit oder sogar Kältemittel langfristig durch eine beschädigte Dichtung eindringen und die interne Elektronik korrodieren lassen. Vibrationen sind ein weiterer Killer: Sie können Lötstellen brechen oder die winzigen Mikrochips im Inneren beschädigen. Und vergessen Sie Spannungsspitzen nicht – ein falsches Überbrücken oder ein defekter Generator kann diese Elektronik im Bruchteil einer Sekunde zerstören. Das sind interne Fehler, keine Probleme mit dem Kabelbaum, obwohl ein schlechter Stecker oder ein beschädigter Draht ähnliche Symptome verursachen kann.

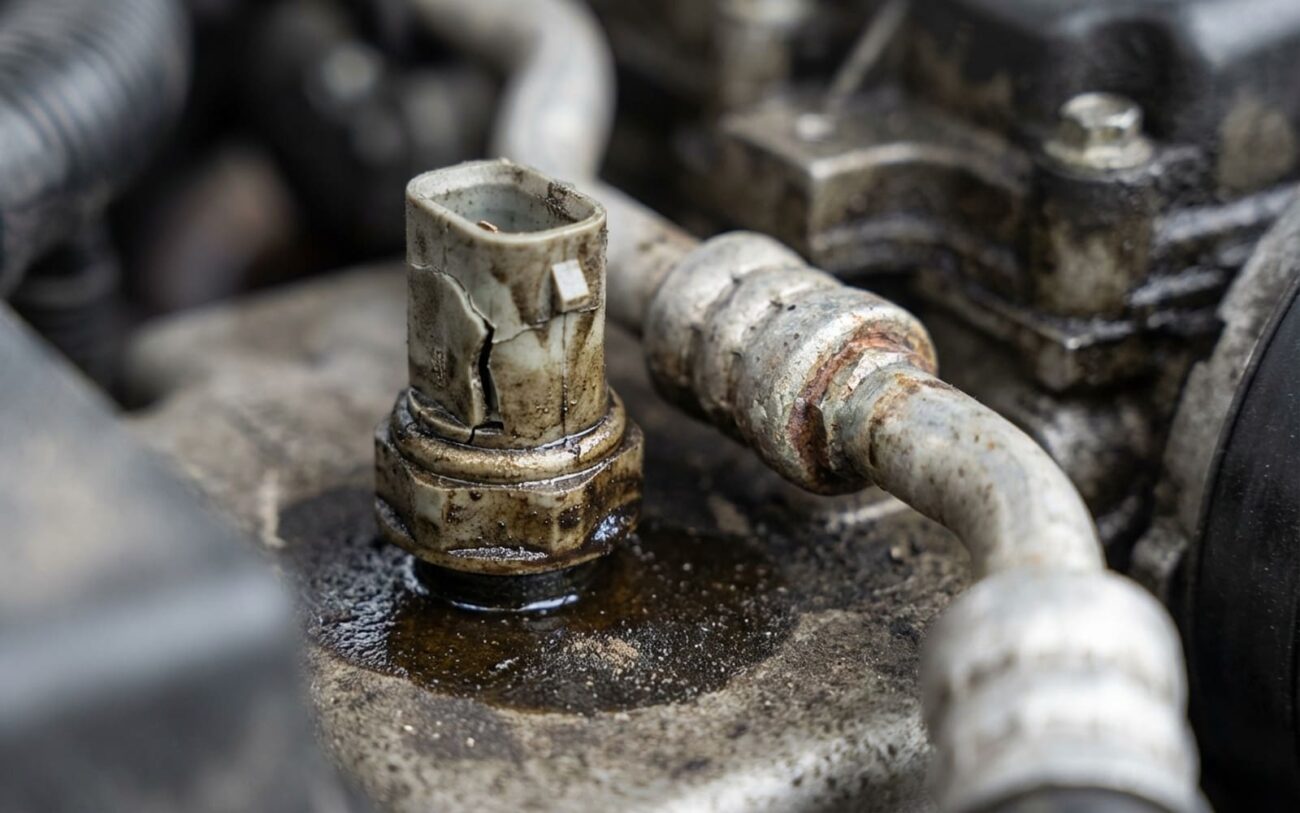

Schließlich die Dichtstelle zwischen Sensorgehäuse und Klimaleitung. Diese muss über 400 PSI aushalten und gleichzeitig empfindliche Elektronik schützen. Eine O-Ring-Dichtung oder eine verbundene Membran übernimmt diese Aufgabe. Wenn diese Dichtung versagt, gelangt Kältemittel oder Feuchtigkeit ins Innere des Sensorgehäuses und korrodiert die Leiterplatte von innen heraus. Dies wurde im Laufe der Jahre in Service-Bulletins für bestimmte Fahrzeugmodelle dokumentiert. Die wichtigste Erkenntnis hier ist: Ein echter Ausfall des Kältemitteldrucksensors beginnt innerhalb der Komponente. Externe Probleme wie ein verstopfter Kondensator oder eine Überfüllung können das System belasten, führen aber nicht direkt zum internen Versagen des Sensors. Verwechseln Sie Korrelation nicht mit Kausalität – das führt Sie nur auf die falsche Spur.
Die Lösung: Austausch des Sensors
Okay, Sie haben die Diagnose gestellt und bestätigt, dass es der Sensor ist. Jetzt zur Reparatur. Sehen Sie, den Austausch dieses Sensors kann man SELBST MACHEN, WENN MAN DIE RICHTIGEN WERKZEUGE UND KENNTNISSE HAT. Aber wenn Sie keine EPA-zertifizierte Kältemittelrückgewinnungsmaschine und die richtige Befüllausrüstung besitzen, ist dies definitiv ein AUFGABE FÜR DEN FACHMANN. Sie dürfen Kältemittel nicht einfach in die Atmosphäre ablassen – das ist illegal, schädigt die Umwelt und ist zudem gefährlich.
Erforderliche Werkzeuge:
- Eine EPA-zertifizierte Kältemittelrückgewinnungsmaschine (stellen Sie sicher, dass sie mit R-134a oder R-1234yf kompatibel ist, je nach Fahrzeug).
- Ein gutes Manometer-Set.
- Den richtigen Leitungs-Schlüssel oder Steckschlüsseleinsatz – meist 22 mm oder 7/8“.
- Einen neuen Original- oder hochwertigen Aftermarket-Sensor. Er muss mit einem neuen Dicht-O-Ring geliefert werden.
- Das richtige Kältemittelöl (PAG oder POE, prüfen Sie die Spezifikationen Ihres Fahrzeugs).
- Einen elektronischen Lecksucher.
Der Ablauf:
Zuerst müssen Sie das gesamte Kältemittel aus dem System zurückgewinnen. Überspringen Sie diesen Schritt nicht. Danach trennen Sie den elektrischen Stecker vom Sensor. Entfernen Sie nun vorsichtig den alten Sensor mit dem Leitungsschlüssel. Seien Sie sanft – Sie wollen weder die Verschraubung abrunden noch die Klimaleitung beschädigen.
Dies ist entscheidend: VERWENDEN SIE IMMER DEN NEUEN O-RING, DER MIT DEM SENSOR GELIEFERT WIRD. WIEDERVERWENDEN SIE NIEMALS DEN ALTEN. Schmieren Sie den neuen O-Ring leicht mit dem vorgeschriebenen Kältemittelöl ein – dies verhindert Einschnürungen und gewährleistet eine dichte Verbindung. Schrauben Sie den neuen Sensor zunächst von Hand ein. Wenn er sich nicht leichtgängig einschrauben lässt, stoppen Sie und prüfen Sie auf Kreuzgewinde. Wenn er fingerfest sitzt, ziehen Sie ihn mit dem Schlüssel auf das vorgeschriebene Drehmoment an. Die Drehmomentwerte variieren je nach Fahrzeug, aber bei einem Sensor in einer Aluminiumkomponente liegt er typischerweise bei 18–25 Nm (13–18 ft-lbs). Zu starkes Anziehen kann das Gehäuse knacken oder die Dichtung zerquetschen und so Leckagen verursachen; zu schwaches Anziehen führt ebenfalls zu Leckagen.
Nach dem Einbau müssen Sie das System mindestens 30 Minuten lang evakuieren. Dadurch werden Luft und Feuchtigkeit entfernt, die Feinde Ihres Klimasystems sind. Danach befüllen Sie das System mit der exakt vorgeschriebenen Menge Kältemittel für Ihr Fahrzeug. Zum Schluss überprüfen Sie mit dem elektronischen Lecksucher Ihre Arbeit am neuen Sensor. Ein winziges Leck hier kann später zu einem erneuten Ausfall und Kompressorschäden führen. Glauben Sie mir, das wollen Sie nicht zweimal machen.
