Wie man Verschleiß an USB-/HDMI-Anschlüssen im Mittelkonsolendiagnostiziert – Schlechte Kontakte oder Korrosion?

USB- und HDMI-Anschlüsse in modernen Fahrzeugen fallen ständig aus – besonders bei häufig genutzten Modellen wie dem Honda CR-V, Toyota RAV4 und Tesla Model 3. Ich sehe das wöchentlich. Die Symptome scheinen einfach: Ihr Handy verbindet sich nicht, der Bildschirm flackert, oder das Gerät lädt fünf Sekunden und bricht dann ab. Doch hier ist die Wahrheit – die meisten Leute springen vorschnell zu Schlussfolgerungen. Sie nehmen an, der Anschluss sei tot, kaufen einen neuen, nur um herauszufinden, dass das eigentliche Problem eine durchgebrannte Sicherung oder ein Softwarefehler war. Das ist vergeudete Zeit und Geld. Lassen Sie mich Ihnen Schritt für Schritt zeigen, wie ich das diagnostiziere und repariere – als würden wir gemeinsam in meiner Werkstatt daran arbeiten.

Intermittierende Verbindung ist das Nummer-1-Anzeichen. Sie stecken ein, es verbindet, dann bricht die Verbindung ab. Verbindet erneut. Bricht wieder ab. Diese Schleife aus Signalton? Das ist nicht „fehlerhafte Software“ – das ist ein physikalischer Defekt. Aber bevor Sie das Armaturenbrett auseinandernehmen, schließen Sie zunächst die einfachen Ursachen aus.

Testen Sie Ihr Kabel und Handy in einem anderen Auto. Funktionieren sie woanders einwandfrei, liegt das Problem isoliert beim Fahrzeug. Und testen Sie nicht nur mit einem Kabel – verwenden Sie ein einwandfreies, vorzugsweise OEM oder MFi-zertifiziert. Ich habe einige in meiner Werkzeugkiste genau aus diesem Grund.

Jetzt wird’s praktisch. Stecken Sie es ein. Fühlt es sich locker an? Können Sie es bewegen und die Verbindung dadurch unterbrechen? Das ist nicht „einfach nur lose“ – das sind abgenutzte Kontakte oder ein gebrochenes Gehäuse. Bei fahrzeugen mit hoher Laufleistung, besonders bei intensiver Handy-Nutzung zum Laden, nimmt die Federspannung im Anschluss ab. Die Goldbeschichtung verschleißt, Kupfer oxidiert, der Widerstand steigt. Es ist Physik, kein Zauberei.

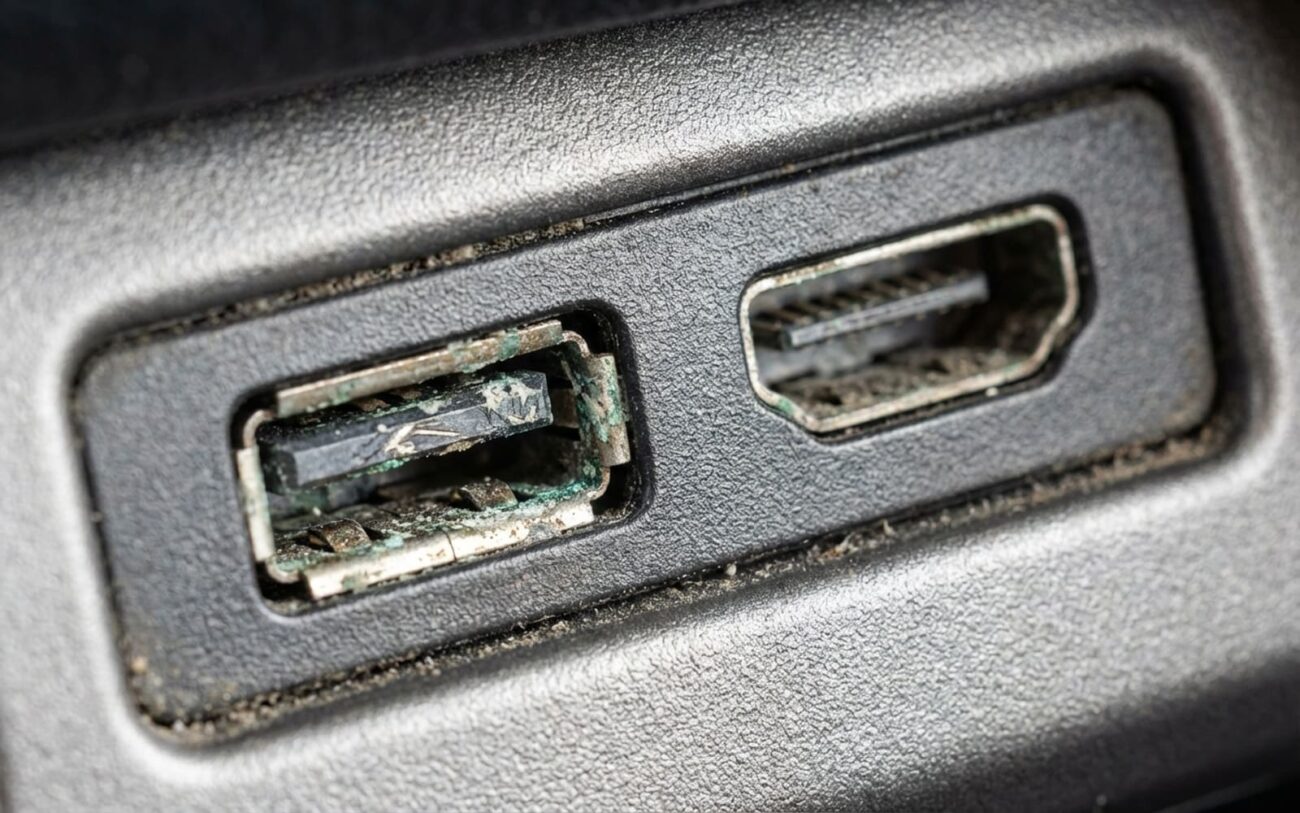

Nehmen Sie eine Taschenlampe – noch besser, ein Endoskop, falls vorhanden. Schauen Sie hinein. Glänzendes Metall? Gut. Weiße Kruste? Das ist Korrosion, meist durch Feuchtigkeit oder verschüttete Flüssigkeiten. Grüner Schleim? Schlimmer – galvanische Korrosion durch Reaktion unterschiedlicher Metalle. Schwarze Flecken? Oxidation. Und Taschenflusen? Lachen Sie nicht. Mit der Zeit verdichten sie sich, isolieren die Kontakte und unterbrechen sowohl Strom als auch Daten. Ich habe schon feste Pfropfen herausgezogen aus Anschlüssen, die oberflächlich sauber wirkten.

Diagnose geht nicht um Symptome – sie geht um Beweise. Ein Anschluss, der nicht lädt, könnte am Anschluss selbst, an einer Sicherung, an der Verkabelung oder an einem eingefrorenen Infotainmentsystem liegen. Sie wissen es erst, wenn Sie testen.

Es ist nicht zufällig. Jeder Defekt hat einen Mechanismus.

Kontaktverschleiß ist am häufigsten. Jedes Mal, wenn Sie einstecken, kratzen die Federkontakte. Die mikroskopisch dünne Goldbeschichtung verschleißt. Ist sie weg, oxidiert das darunterliegende Kupfer. Der Widerstand steigt, die Leitfähigkeit sinkt, und die Feder verliert an Spannung. Bei täglicher Nutzung geschieht dies schneller als gedacht – besonders am Fahrerseite-Anschluss.

Kontaktkorrosion entsteht durch Feuchtigkeit, Salz oder zuckerhaltige Verschüttungen. Ich habe Anschlüsse auseinandergenommen, in denen sich durch Sommerhitze Cola-Rückstände verbacken hatten. Es leitet gerade genug, um Spannungsabfälle zu verursachen, aber nicht genug zum Laden. In Küstennähe frisst sich galvanische Korrosion zwischen Kupfer- und Stahlkomponenten langsam durch die Kontakte.

Gehäuseermüdung entsteht, wenn Leute Kabel schräg herausreißen oder schwere Handys baumeln lassen. Der Kunststoff verformt sich, die Verriegelung bricht, die Befestigungslaschen reißen. Ich habe Anschlüsse gesehen, bei denen das gesamte Gehäuse lose im Armaturenbrett wackelte.

Lötstellenversagen ist der stille Killer. Der Anschluss ist auf einer Tochterplatine oder direkt auf der Hauptplatine des Infotainmentsystems gelötet. Jedes Wackeln belastet diese winzigen Lötstellen. Mit der Zeit entstehen Mikrorisse. Vibrationen öffnen und schließen sie – intermittierende Fehler, die einen wahnsinnig machen. Bei Tesla Model 3 haben sie den USB-C-Anschluss bewusst auf eine separate Tochterplatine verlegt, weil dies so häufig vorkam. Gute Konstruktion.

Nicht jede Reparatur erfordert einen kompletten Ausbau. So priorisiere ich:

1. Reinigung und Entkontaminierung — Wenn es Flusen oder leichte Korrosion sind, ist dies Schritt eins. Strom abschalten – bei Hybridfahrzeugen Batterie abklemmen, wenn Sie sicher gehen wollen (ich tue es). Verwenden Sie einen Kunststoffspachtel oder Holzzahnstocher, um Flusen zu entfernen. Niemals Metall. Wenn Sie die Kontakte zerkratzen, ist es vorbei. Bei Korrosion: Schaumstoffspitze mit mindestens 90 % Isopropylalkohol. Vorsichtig schrubben, mit Druckluft trockenblasen. Keine Wattestäbchen – sie hinterlassen Fasern. Und vermeiden Sie generische Kontaktsprays, es sei denn, sie hinterlassen keinen Rückstand. Manche hinterlassen leitfähige Filme, die es verschlimmern.

2. Modulwechsel des Anschlusses — Viele moderne Fahrzeuge verwenden eine Tochterplatine. Der USB-Anschluss ist nicht auf der Hauptplatine gelötet – er steckt. Das ist gut. Die Reparatur ist einfach. Die Herausforderung? Hinzukommen. Sie brauchen ein Zierleisten-Entfernungswerkzeug, Torx-Schraubendreher (meist T10 oder T15) und Geduld. Konsolenklammern brechen leicht. Folgen Sie einer modellspezifischen Anleitung. Beim Zusammenbau Schrauben mit 15 Nm ± 2 Nm anziehen. Zu fest – und Sie reißen die Halterung.

3. Temporäre Keil-Reparatur — Letzter Ausweg. Wenn der Anschluss leicht locker ist, aber noch funktioniert, können Sie einen dünnen Kunststoffkeil – etwa ein Stück von einer Kreditkarte – neben dem Kabel einführen. Aber seien Sie ehrlich: Es ist ein Pflaster. Es kann das Gehäuse noch mehr belasten. Niemals Metall verwenden. Alufolie oder ein Büroklammerstück kann benachbarte Pole kurzschließen und die Platine zerstören. Das ist eine Notlösung, keine Reparatur.

Einfach ein Handy einzustecken reicht nicht. Sie brauchen Beweise.

Elektrische Validierung: Verwenden Sie ein Multimeter. Prüfen Sie +5V DC am Spannungspol. Sollte zwischen 4,75V und 5,25V liegen. Außerhalb dessen? Stromversorgungsproblem besteht weiterhin.

Datentransfer-Validierung: Stecken Sie ein USB-Laufwerk ein. Kopieren Sie eine Datei von über 1 GB. Sollte ohne Stocken oder Unterbrechungen übertragen werden. Wenn es fehlschlägt, haben Sie ein Datenleitungsproblem – wahrscheinlich eine schlechte Lötstelle.

Physikalische Validierung: Das Kabel sollte einrasten. Kein Wackeln. Führen Sie erneut den Wackeltest durch. Wenn es abbricht, haben Sie es nicht repariert.

Werkzeuge: Multimeter, USB-Datenprüfer oder hochwertiges USB-Stick, Stoppuhr. Das ist Ihre komplette Validierungs-Ausrüstung.
