Sie stecken Ihr Diagnosegerät ein und erhalten nichts. Keine Spannung. Keine Reaktion. Vielleicht eine Fehlermeldung wie „Verbindungsfehler“ oder „Keine Kommunikation“. Das Gerät funktioniert einwandfrei an anderen Fahrzeugen, also liegt es nicht am Tool. Was prüfe ich zuerst? Die OBD2-Buchse – genauer gesagt, was in den kleinen Metallkontakten vor sich geht.

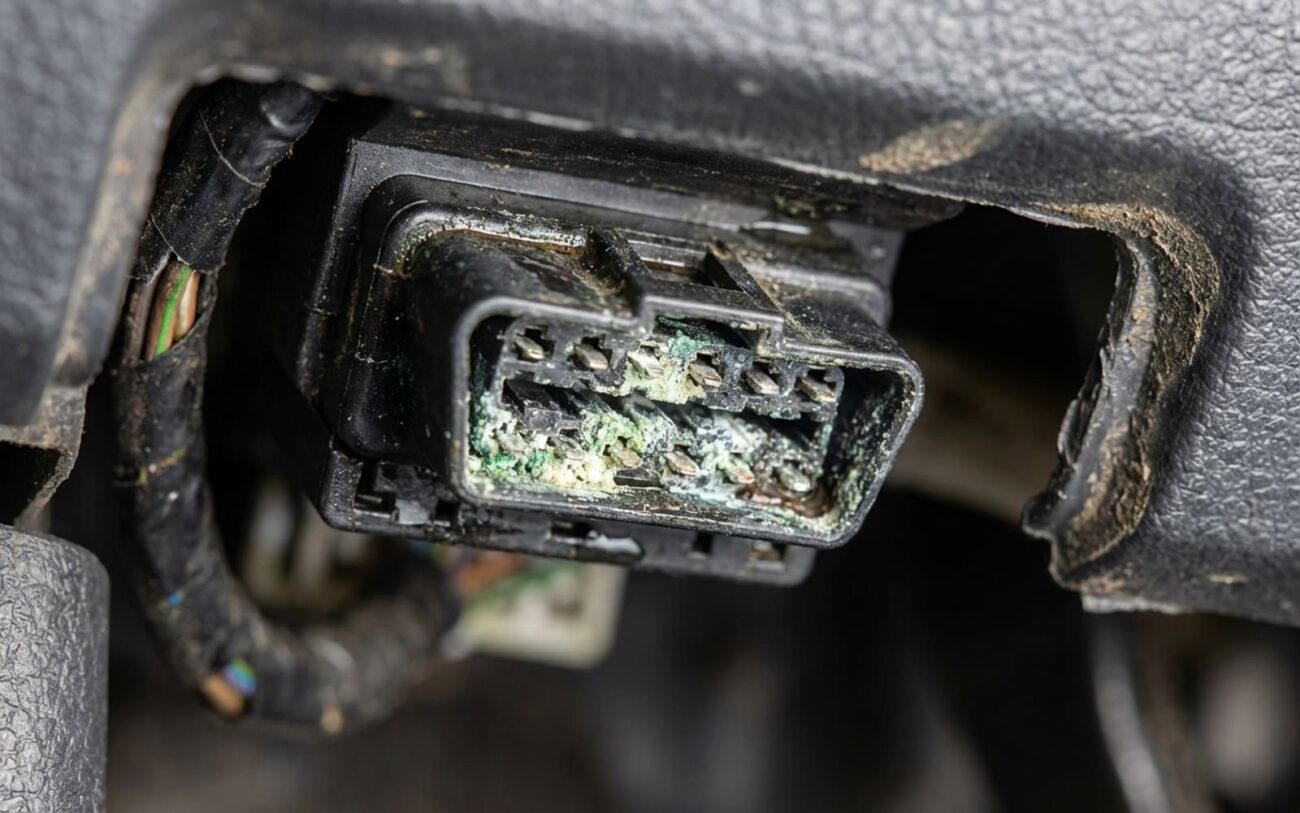

Und bevor Sie mit den Augen rollen und sagen „Ja, ich habe hingeschaut, sah alles gut aus“, halte ich Sie auf. Der Schein trügt. Ich habe bereits Stecker bei Lastwagen auseinandergebaut, die sauber wirkten, und fand einen grünlichen Belag auf Pin 6 (das ist übrigens CAN High). Feuchtigkeit gelangt dort hinein durch Regen, Autowäschen oder sogar feuchte Klimabedingungen. Mit der Zeit bildet sich Korrosion – nicht immer sichtbar ohne Taschenlampe und Zahnarztspiegel.
Womit Sie es wirklich zu tun haben
Es geht nicht um Schmutz. Es geht um elektrische Leitfähigkeit. Die OBD2-Buchse – offiziell Data Link Connector (DLC) – ist Ihr Zugang zu jedem Steuergerät: ECM, TCM, ABS, Karosseriesteuergerät, alles. Doch sie ist auch einer der am stärksten exponierten Stecker im Fahrzeug. Unterhalb des Armaturenbretts montiert, oft in Bodennähe, fängt sie jeden Spritzer, jeden Tropfen Kondenswasser ab.
Korrosion muss nicht krustig und grün sein, um Probleme zu verursachen. Dünne Oxidation auf den Kontakten erhöht den Widerstand. Bei einem CAN-Bus-System mit 500 kbps kann bereits ein paar Ohm zusätzlicher Widerstand die Signalanstiegszeiten so stark verzerren, dass die Kommunikation zusammenbricht. Deshalb erhalten Sie manchmal ein Diagnosegerät, das sich einschaltet, aber nur unsinnige Daten anzeigt – Sauerstoffsensoren am Anschlag, zufällige Fehlercodes für offene Stromkreise, die nur erscheinen, wenn das Gerät angeschlossen ist. Das ist kein defekter Sensor. Das ist eine schlechte Verbindung am DLC, die das Signal stört.
Und ja, wenn Sie ein Diagnosegerät gewaltsam in eine enge oder korrodierte Buchse zwängen, wird es schlimmer. Ich habe bereits gesehen, wie Heimwerker Kontakte verbogen, weil sie den Stecker hineinpressen wollten, und sich danach wunderten, warum sie sporadische Probleme hatten. Wenn es sich nicht leichtgängig einstecken lässt, hören Sie auf. Reinigen Sie es zuerst.
Gehen Sie nicht vom Port aus – beweisen Sie es
Ich habe bereits mehr als einmal das Armaturenbrett auseinandergenommen, nur um festzustellen, dass das Problem nicht am DLC lag – sondern an einer durchgebrannten Sicherung oder einem abgeriebenen Kabel hinter dem Handschuhfach. Bevor Sie also beginnen, Verkleidungen zu entfernen, tun Sie Folgendes:
Prüfen Sie Spannung und Masse am DLC. Pins 16 und 4. Pin 16 sollte Batteriespannung führen – Zündung an oder aus. Wenn nicht, verfolgen Sie die Leitung zur Sicherung. Meist Sicherung #9 oder #13 im Innenraum-Sicherungskasten (je nach Hersteller unterschiedlich), aber prüfen Sie das Schaltbild. Ich habe bereits gesehen, dass diese Sicherungen durch nachgerüstete Ortungsgeräte, Dashcams oder einen billigen USB-Adapter durchgebrannt waren, der einen Kurzschluss verursachte.
Pin 4 ist die Fahrzeugmasse. Messen Sie den Widerstand von Pin 4 zu einer bekannten guten Masse – beispielsweise die Schraube der Motorhaubenverriegelung. Er sollte unter 0,5 Ohm liegen. Höher? Dann haben Sie einen defekten Massekreis. Möglicherweise eine lose Schraube, ein korrodierter Anschluss oder sogar ein defekter Massebänder nahe der Trennwand.
Falls Spannung und Masse in Ordnung sind, aber weiterhin keine Kommunikation besteht, prüfen Sie die CAN-Bus-Leitungen. Das sind Pin 6 (CAN High) und Pin 14 (CAN Low). Bei eingeschalteter Zündung sollten Sie etwa 2,7 V an Pin 6 und 2,3 V an Pin 14 messen – bezogen auf Masse. Nicht 0, nicht 5, sondern ungefähr dort. Wenn beide bei 2,5 V liegen, deutet das darauf hin, dass eine Busseite ausgefallen ist. Wenn eine bei 0 V und die andere bei 5 V liegt, haben Sie einen Kurzschluss oder ein abgeschaltetes Steuergerät.
Hier ist ein Trick, den ich verwende: Ziehen Sie das Diagnosegerät ab, schalten Sie die Zündung aus und messen Sie dann den Widerstand zwischen Pin 6 und 14. Er sollte etwa 60 Ohm betragen – das sind die kombinierten Abschlusswiderstände im ECM und im Kombiinstrument. Wenn er offen ist, hat ein Widerstand versagt. Bei 120 Ohm ist eine Seite getrennt. Wenn er nahe 0 Ohm liegt? Dann haben Sie einen Kurzschluss zwischen CAN High und CAN Low. Das tötet die Kommunikation sofort.
Reinigung und Reparatur – richtig gemacht
Wenn die Kontakte korrodiert sind, greifen Sie nicht zu Stahlwolle oder einer Drahtbürste. Sie hinterlassen leitfähige Rückstände. Verwenden Sie einen Kunststoff-Zahnreinigungsstäbchen, um Schmutz zu entfernen, und sprühen Sie dann Elektronik-Kontaktreiniger darauf – nicht WD-40, nicht Bremsenreiniger. CRC QD Electronic Cleaner eignet sich gut. Sprühen Sie ihn ein, verwenden Sie eine saubere Zahnbürste (bitte nur für Werkstattnutzung vorgesehen) und lassen Sie es trocknen.
Bei leichter Oxidation verwende ich einen rosa Radiergummi. Klingt seltsam, funktioniert aber. Reiben Sie vorsichtig jeden Kontakt. Er entfernt die Oxidation, ohne die Beschichtung zu beschädigen. Danach erneut testen.
Wenn ein Kontakt zurückgedrückt ist – also keinen Kontakt macht –, müssen Sie den Stecker entfernen und den Kontakt wieder vorstoßen. Diese Stecker sind nicht wartbar, also seien Sie vorsichtig. Verwenden Sie ein Pin-Extraktionswerkzeug, keinen Büroklammer-Draht. Ich habe bereits mehr als einen DLC ruiniert, weil ich improvisiert habe.
Und wenn das Gehäuse rissig ist oder sich Wasser darin gesammelt hat? Ersetzen Sie es. Neue Originalteile kosten 30–50 $. Nicht das Risiko eines Kabelbaumschadens wegen eines 50-Dollar-Teils eingehen.
Fazit: Wenn Ihr Diagnosegerät nicht kommuniziert, machen Sie nicht einfach dem Gerät die Schuld. Beginnen Sie an der Buchse, testen Sie gründlich und überspringen Sie nicht die Grundlagen. Die meisten dieser Probleme sind einfach – aber nur, wenn Sie sie erkennen, bevor sie sich verschlimmern.
