So diagnostizieren Sie CAN-Bus-Kommunikationsfehler zwischen Steuergerät und Batterie

In Ordnung, sprechen wir über eines der frustrierendsten Probleme, die wir in der Werkstatt sehen: Wenn die Motorsteuerung (ECU) und das Batterieüberwachungssystem einfach aufhören, miteinander zu kommunizieren. Es ist nicht immer eine defekte Batterie oder ein schlechter Lichtmaschine, obwohl dies oft die ersten Dinge sind, an die die Leute denken. Meistens liegt das Problem vielmehr in einer Störung des Controller Area Network (CAN-Bus) – dem digitalen Nervensystem Ihres Fahrzeugs. Über dieses Netzwerk tauschen Module wie die ECU, der Batteriesensor und sogar das Body Control Module (BCM) kritische Echtzeitdaten aus. Wenn diese Kommunikation zusammenbricht, gerät alles durcheinander. Die ECU verliert den Überblick über die Batteriespannung, den Ladezustand und den vom Fahrzeug geforderten Strombedarf. Das ist eine Rezeptur für Probleme.

Der erste Hinweis, fast ohne Ausnahme, findet sich in den Fehlerspeichern (DTCs). Ich greife immer zuerst zu meinem Diagnosescanner. Meistens erscheinen U-Codes – besonders U0100 (Kommunikationsverlust mit ECM/PCM) ist ein großer Hinweis. Sie könnten auch herstellerspezifische Fehlercodes erhalten, die auf einen Kommunikationsverlust mit dem Intelligenten Batteriesensor (IBS) oder dem Batteriemanagementsystem (BMS) hinweisen. Diese Codes sagen nicht, dass ein Bauteil ausgefallen ist; sie signalisieren, dass ein Problem im Netzwerk selbst vorliegt. Doch hier ist die Schwierigkeit: Dieselben Codes können auftreten, ob es sich nun um einen durchtrennten Draht, einen defekten Sensor oder sogar um einen internen Netzwerktreiberfehler in der ECU handelt. Ziehen Sie also noch keine voreiligen Schlüsse.

Auf dem Armaturenbrett kann es merkwürdig werden. Die Batteriewarnleuchte verhält sich möglicherweise nicht wie erwartet – sie bleibt an, flackert oder zeigt inkonsistente Spannungswerte an. Bei neueren, fortschrittlicheren Fahrzeugen habe ich schon erlebt, dass das gesamte Kombiinstrument ausfällt oder einen ganzen Weihnachtsbaum an Modulfehlern anzeigt. Wenn man es weiterlaufen lässt, könnte das Fahrzeug in den Notlaufmodus wechseln, nicht essentielle Systeme abschalten oder sich nach dem Ausschalten einfach nicht mehr starten lassen. Das ist nicht nur lästig; es ist ein Zeichen dafür, dass das Netzwerk versagt, und das kann zu größeren elektrischen Problemen führen. Ihre ECU benötigt diese Batterierückmeldung, um die Ladung zu steuern und Lasten abzuschalten, wenn die Spannung sinkt. Ohne diese Daten fliegt das System blind, und Sie riskieren einen kompletten elektrischen Ausfall.

Bevor Sie an Kabelbäumen herumschrauben oder teure Module austauschen, müssen Sie herausfinden, ob der Fehler im CAN-Bus-Kreis selbst liegt oder in einem der daran angeschlossenen Bauteile. Ein defekter IBS, eine fehlerhafte ECU oder sogar ein Gateway-Modul können einem Verkabelungsfehler täuschend ähnlich sehen. Mein Ansatz ist es, systematisch Möglichkeiten auszuschließen.

Schritt 1: Erste Diagnose und Netzwerkprüfung

Zuerst führe ich immer eine vollständige Systemdiagnose durch. Diese U-Codes sind Ihr Ausgangspunkt. Wenn Sie U0100 oder ähnliche Kommunikationsfehler des Batteriemoduls sehen, prüfe ich anschließend die Netzwerkgesundheit. Bei abgetrennter Batterie messe ich den Abschlusswiderstand am OBD2-Anschluss. Ein gesundes CAN-Netzwerk sollte etwa 60 Ohm anzeigen. Wenn es 120 Ohm sind, haben Sie einen Unterbrechungsfehler (Open Circuit) irgendwo. Bei 0 Ohm liegt ein Kurzschluss vor. Alles andere deutet auf Widerstandsprobleme hin.

Schritt 2: Oszilloskop zur Signalintegrität

Hier zeigt ein gutes Oszilloskop seine Stärken. Ich messe die CAN_H- und CAN_L-Leitungen direkt ab, idealerweise so nah wie möglich am Batteriesensor oder an der ECU. Gesucht wird ein sauberes, differentielles Signal. Beide Leitungen sollten sich gegenseitig spiegeln, aber invertiert, mit scharfen Übergängen. Wenn Sie eine flache Linie, übermäßiges Rauschen oder ein verzerrtes Signal sehen, wissen Sie, dass an diesem bestimmten Busabschnitt ein Problem vorliegt. Dies hilft dabei, zwischen einem Modul, das nicht sendet, und einem Kabel, das das Signal nicht überträgt, zu unterscheiden.

Schritt 3: Spannungsabfall- und Kurzschlussprüfung

Wenn das Oszilloskop ein Signal zeigt, das jedoch schwach oder intermittierend ist, führe ich einen Spannungsabfalltest an den CAN_H- und CAN_L-Leitungen durch, während das Netzwerk aktiv ist. Werte über 0,5 V deuten auf einen hohen Widerstand im Stromkreis hin, was das Signal beeinträchtigen kann. Wenn Sie eine Kettenreaktion von Modulfehlern sehen, bei denen auch andere Module auf demselben Bus die Kommunikation verlieren, deutet dies oft auf einen Kurzschluss hin. Dann prüfe ich auf Kurzschlüsse: CAN_H gegen Masse, CAN_L gegen Masse, CAN_H gegen 12 V und CAN_H gegen CAN_L. Ein Kurzschluss an einer der CAN-Leitungen kann das gesamte Netzwerksegment lahmlegen.

Schritt 4: Ausschalten des Bauteils (bei Verdacht)

Wenn alle Verkabelungsprüfungen in Ordnung erscheinen oder Sie ein Modul verdächtigen, trennen Sie den intelligenten Batteriesensor (IBS) oder das Batteriemanagementsystem (BMS). Löschen Sie die Fehlercodes und scannen Sie erneut. Wenn die Kommunikation zu anderen Modulen im Netzwerk zurückkehrt, haben Sie den Fehler auf den Sensor selbst oder den kurzen Verbindungsabschnitt eingegrenzt. So lässt sich bestätigen, ob das Modul den Bus herunterzieht.

Sobald Sie definitiv bestätigt haben, dass das Problem in der Verkabelung liegt – und nicht in den Modulen –, handelt es sich um eine physische Verschlechterung des CAN-Bus-Kreises. Diese beiden verdrillten Drähte (CAN_H und CAN_L) sind robust und störfest konzipiert, aber nicht unverwüstlich. Meiner Erfahrung nach sind die häufigsten Ursachen Umwelteinflüsse und mechanische Belastung.

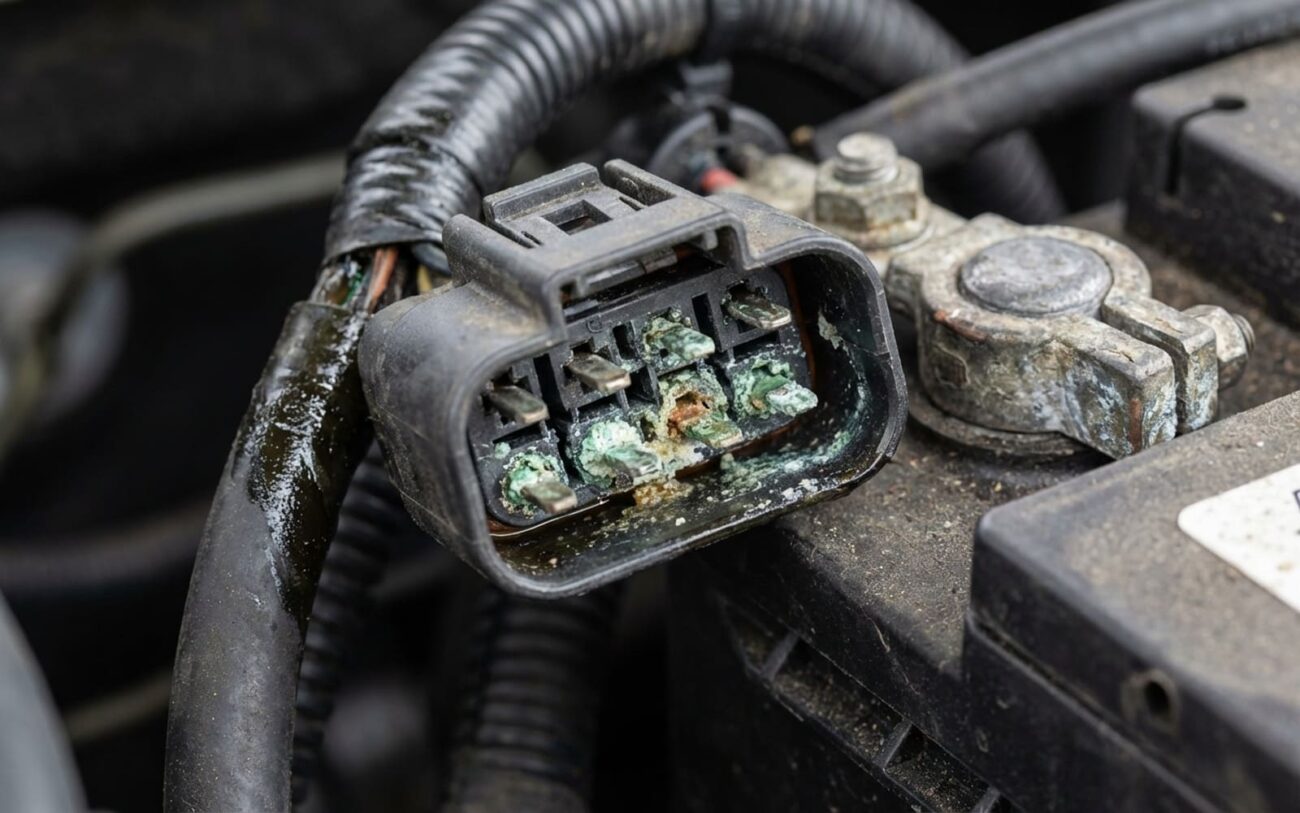

Korrosion ist ein großer Schuldiger, besonders in Bereichen wie dem Motorraum oder in der Nähe der Trennwand, wo Feuchtigkeit in Steckverbinder eindringen kann. Ich habe Batteriesensorstecker nach nur wenigen Jahren in feuchten Klimazonen auseinandergenommen und die Pins vollständig mit grüner Oxidation bedeckt vorgefunden. Diese Korrosion erhöht den Widerstand und stört das Signal vollständig. Es ist nicht der Sensor, der defekt ist, sondern die Verbindung. Vibration ist ein weiterer stiller Killer. Im Motorraum kann die ständige Bewegung die feinen Adern innerhalb der Drähte ermüden, besonders dort, wo sie eng geführt oder in der Nähe von Dichtungen verlegt sind. Langfristig führt dies zu intermittierenden Unterbrechungen oder hochwiderständigen Verbindungen, die schwer zu finden sind.

Dann gibt es noch physische Beschädigungen. Der Kabelbaum kann an scharfen Kanten reiben – z. B. an Batteriehalterungen oder Blechkanten – und die Isolierung durchscheuern. Wenn CAN_H oder CAN_L gegen Masse oder sogar gegeneinander kurzschließen, kann das das gesamte Netzwerk lahmlegen. Ich habe dies wiederholt bei Fahrzeugen gesehen, bei denen der Kabelbaum nach einem Batteriewechsel nicht ordnungsgemäß befestigt wurde. Und vergessen wir nicht schlechte Nachrüst-Reparaturen: Schnellhilfen wie „Vampirtaps“ oder billige Crimpverbinder an CAN-Leitungen verursachen Impedanzfehlanpassungen und sind dafür bekannt, auszufallen und intermittierende Kommunikationsprobleme zu verursachen.

Einige Fahrzeugplattformen haben sogar bekannte Probleme. Zum Beispiel habe ich bei bestimmten FCA-Modellen gesehen, dass der CAN-Kabelbaum in der Nähe der Batteriehalterung aufgrund der werkseitigen Verlegung anfällig für Abrieb ist. Prüfen Sie immer, ob es Hersteller-Servicebulletins zur Kabelbaumverlegung oder -schutz gibt, wenn Sie an einem bekannten Problem arbeiten.

Wie Sie es reparieren, hängt davon ab, wo der Fehler liegt und wie schwerwiegend er ist. Die richtigen Werkzeuge und gute Zugänglichkeit machen den entscheidenden Unterschied.

Eine Reparatur ist erst dann wirklich abgeschlossen, wenn sie validiert wurde. Zuerst löschen Sie alle DTCs mit einem bidirektionalen Diagnosescanner. Danach führe ich immer einen kompletten Fahrzyklus durch: Motor starten, aufwärmen lassen und bei unterschiedlichen Geschwindigkeiten und Lasten fahren. Anschließend scannen Sie das System erneut. Ziel ist es, dass keine U-Codes oder intermittierenden Netzwerkfehler zurückkehren.

Bei einer Kabelreparatur ist der Goldstandard in meiner Werkstatt eine Oszilloskopprüfung direkt am Stecker des Batteriesensors. Messen Sie die CAN_H- und CAN_L-Pins ab. Sie sollten ein sauberes, stabiles Differenzsignal mit scharfen Übergängen und absolut kein übermäßiges Rauschen oder Schwingungen sehen. Jede Verzerrung deutet auf eine Impedanzfehlanpassung oder eine schlechte Verbindung hin, die später Probleme verursachen wird.

Wenn Sie ein Modul ersetzt haben, bedeutet Validierung, dass Sie den Live-Datenfluss bestätigen. Nutzen Sie Ihr Diagnosegerät, um Batteriespannung, Ladezustand und Stromverbrauch vom neuen Modul zu überwachen. Die ECU sollte den Sensor nun erkennen und intelligent auf Laständerungen reagieren. Wenn nicht, ist wahrscheinlich der Programmierschritt fehlgeschlagen oder nicht vollständig durchgeführt worden. Dieselben Werkzeuge, die Sie zur Diagnose verwendet haben – Scanner, Multimeter und Oszilloskop –, benötigen Sie auch für diese abschließende Überprüfung.

Die Reparaturkosten können je nach Ursache und Arbeitsaufwand stark variieren. Hier eine grobe Übersicht dessen, was ich sehe:

Damit kommen wir zu einem entscheidenden Punkt für viele Kunden. Wenn Sie eine defekte ECU haben und die Reparaturkosten mehr als 50 % des aktuellen Fahrzeugwerts erreichen, müssen Sie ernsthaft überlegen, ob der Austausch die wirtschaftlichste Entscheidung ist. Gebrauchte Module sind zwar eine Option, benötigen aber fast immer eine Codierung, und ihre Zuverlässigkeit ist immer etwas riskant. An diesem Punkt ist es nicht mehr nur eine technische Reparatur – es ist eine ernsthafte finanzielle Abwägung.
