Fehlerdiagnose beim Blind Spot Monitoring (BSD) Sensor – Warnleuchte oder keine Warnung?

Ich verstehe das schon. Ihr Totwinkel-Assistent spinnt, zeigt eine „Systemstörung“ im Display an oder leuchtet einfach nicht mehr im Spiegel auf. Erster Gedanke? „Na ja, ich hab Spiegel und einen funktionierenden Hals, wird schon gehen.“ Das habe ich in meinen über 25 Jahren in der Werkstatt tausendfach gehört. Aber hier ist die Wahrheit: Solche Systeme reparieren sich nicht von allein, und sie zu ignorieren ist nicht nur lästig – es ist ein Sicherheitsrisiko, besonders auf der Autobahn. Meine Aufgabe ist nicht nur, Ihnen zu sagen, was kaputt ist; sondern Ihnen zu helfen herauszufinden, ob es wirklich der Sensor selbst ist oder etwas viel Einfacheres (und Günstigeres), das das Problem verursacht. Wir gehen das Schritt für Schritt durch, wie ein Techniker es tun würde – ohne Rätselraten.

Also gut, zunächst einmal: Womit haben wir es überhaupt zu tun? Ihr System zur Totwinkelüberwachung (BSM) – oder Blind Spot Detection (BSD), BLIS, wie auch immer der Hersteller es nennt – verwendet kleine Radarsensoren, die meist hinter der hinteren Stoßstange oder in den Seitenwänden verbaut sind. Diese Sensoren senden Radarsignale aus, um andere Fahrzeuge zu erkennen, die in Ihre toten Winkel einfahren. Wenn sie etwas entdecken, kommunizieren sie mit einem Steuergerät, das daraufhin die kleine Anzeige in Ihrem Außenspiegel aktiviert.

Wenn etwas schiefgeht, gibt das Fahrzeug normalerweise ziemlich deutliche Hinweise. Ich sehe drei Hauptmuster:

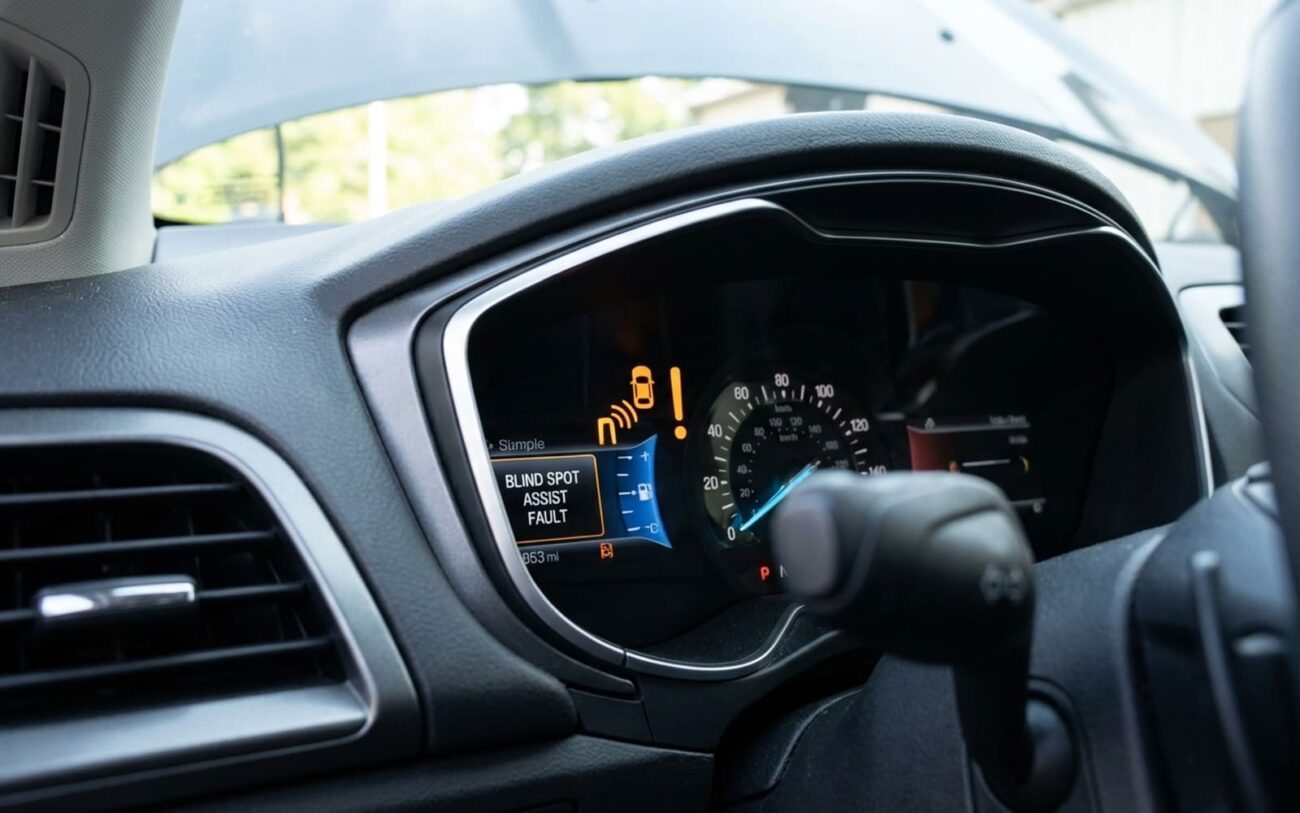

• Ständige Warnmeldung: Das ist der einfachste Fall. Sie erhalten eine Meldung wie „Seitenassistent nicht verfügbar“ oder „Totwinkel-Assistent inaktiv“ im Armaturenbrett. Das System hat seine Selbstprüfung durchlaufen, ein Problem erkannt und sich abgeschaltet.
• Ausfall auf einer Seite: Das ist ein wichtiges Indiz. Angenommen, die Anzeige auf der Fahrerseite funktioniert einwandfrei, aber die Beifahrerseite bleibt dunkel, auch wenn ein Fahrzeug eindeutig daneben ist. Das deutet meist auf ein Problem mit dem Sensor oder der Verkabelung dieser Seite hin, nicht auf einen kompletten Systemausfall.
• Falsch- oder Fehlalarme: Das ist knifflig. Die Spiegelanzeige flackert auf, obwohl nichts da ist, besonders bei konstanten Geschwindigkeiten wie auf der Autobahn. Oder sie schaltet sich willkürlich ein und aus. Das deutet oft auf ein Problem mit der internen Signalverarbeitung des Sensors oder sogar auf ein beschädigtes Antennenelement hin.

Verfallen Sie nicht in die Falle zu denken, es „funktioniert manchmal“. Wenn es stört, ist es nicht zuverlässig. Ein vollständig ausgefallener Sensor bedeutet keinerlei Erkennung auf dieser Seite – und Sie sind wieder auf Ihre Augen und eine gründliche Schulterprüfung angewiesen. Was übrigens immer noch Standard sein sollte!

Bevor Sie auch nur daran denken, einen neuen Sensor zu bestellen – und glauben Sie mir, diese ADAS-Komponenten sind selten günstig – müssen wir unbedingt alles andere ausschließen. Das BSM-System besteht nicht nur aus einem Sensor; es ist ein ganzes Netzwerk: das Radargerät, der Kabelbaum, das Steuermodul, der Kommunikationsbus und die kleine Anzeige im Spiegel. Ein Problem an einer dieser Stellen kann Sie glauben machen, der Sensor sei defekt.

Erster Schritt, immer: das richtige Werkzeug. Sie brauchen ein professionelles Diagnosegerät, das speziell mit dem Fahrerassistenz- oder ADAS-Modul kommunizieren kann. Ein einfacher OBD2-Scanner reicht hier nicht aus; er hat nicht die nötige Tiefe. Wir müssen Live-Daten vom BSM-Modul auslesen und gegebenenfalls spezifische Fehlercodes abrufen. Achten Sie auf Dinge wie einen U3000 (ein generischer Netzwerkkommunikationsfehler) oder herstellerspezifische BSM-Codes.

Fehlerbehebung bei häufigen Szenarien

So gehe ich typischerweise in der Werkstatt vor, je nach Symptomen:

Sie haben die Diagnose durchgeführt, und alles deutet auf den Sensor selbst hin. Was tötet diese Dinger normalerweise? Nach meiner jahrelangen Erfahrung reduziert es sich auf einige Hauptursachen:

• Physischer Aufprall: Das ist eine große Ursache. Selbst ein kleiner Parkplatzrempler, ein Bordsteinanstoß oder ein leichter Kratzer, der die Stoßstange kaum verbeult, kann den Sensor intern ausrichten oder sein versiegeltes Gehäuse beschädigen. Der Sensor mag von außen intakt aussehen, aber er ist hinüber.
• Interner elektronischer Ausfall: Diese Bauteile haben ein hartes Leben: extreme Hitze, Frost und ständige Vibrationen. Dieser thermische Wechsel kann letztlich Lötstellen brechen, besonders bei winzigen SMD-Bauteilen. Spannungsregler und HF-Verstärker sind häufige Ausfallstellen; sie verschleißen einfach.
• Feuchtigkeitseintritt: Obwohl sie versiegelt sind, kann Alter oder ein kleiner Aufprall diese Dichtungen beschädigen. Wenn Feuchtigkeit eindringt, drohen Korrosion oder Kurzschlüsse, die den Sensor schnell zerstören.

Ein entscheidender Punkt hier: Manchmal wissen Hersteller, dass sie ein Problem haben. Ich habe zahlreiche technische Servicebulletins (TSBs) für bestimmte Modelljahre gesehen – von GM, Ford, Toyota, nennen Sie es – die wiederkehrende interne Fehler in diesen Radareinheiten behandeln. Es lohnt sich immer, nach TSBs zu suchen, die mit den Symptomen Ihres Fahrzeugs zusammenhängen.

Aber – und das ist ein riesiges „aber“ – ein korrodierter Stecker, ein beschädigter Kabelbaum oder ein verbogener Halter? Das ist kein Sensorausfall. Das ist Umwelt- oder mechanischer Schaden an unterstützenden Komponenten. Ich sehe, wie Werkstätten das ständig falsch diagnostizieren und einen teuren Sensor austauschen, während das eigentliche Problem eine 15-Euro-Steckerreparatur war. Prüfen Sie immer zuerst diese externen Komponenten. Wenn nicht, sind Sie in einer Woche mit demselben Fehler wieder in der Werkstatt.

Okay, Sie haben Ihre Diagnose abgeschlossen. Was nun? Nicht jedes BSM-Problem erfordert einen neuen Sensor. Manchmal ist die Lösung überraschend einfach:

Reinigung: Wenn Sie sporadische Fehlalarme haben oder das System allgemein verwirrt reagiert, prüfen Sie immer den Bereich der Stoßstange, durch den der Sensor „blickt“. Streusalz, Schlamm, dicke Wachsschichten oder sogar manche Keramikbeschichtungen können die Radarsignale streuen und das Signal stören. Sie müssen die Innenseite der Stoßstange durch eine Abdeckung oder ein Zugangspaneel erreichen. Reinigen Sie diesen Bereich gründlich mit Isopropylalkohol und einem fusselfreien Tuch. Und eine Warnung: Verwenden Sie niemals scheuernde Reiniger oder sprühen Sie mit Hochdruck direkt darauf. Ich habe gesehen, wie diese einfache Reinigung Probleme behoben hat, die Kunden für schwerwiegende Sensordefekte hielten.

Sensortausch & die unabdingbare Kalibrierung

Falls Ihre Diagnose jedoch bestätigt, dass der Sensor wirklich tot ist, bleibt nur der Austausch. Und hier muss ich absolut klar sein: Kalibrierung ist nicht optional. Sie ist zwingend erforderlich. Unter keinen Umständen können Sie einfach einen neuen Sensor einbauen und erwarten, dass er richtig funktioniert. Das wird er nicht. Oder schlimmer: Er funktioniert falsch, was ein Sicherheitsrisiko darstellt.

Der Radarschwenk muss präzise ausgerichtet sein – wir reden bei vielen Fahrzeugen von weniger als 0,1 Grad – um Ziele korrekt zu erkennen. Das ist für die meisten kein DIY-Job. Dazu benötigen Sie:

• Ein OEM-fähiges Diagnosegerät, das ADAS-Kalibrierroutinen initiieren und durchführen kann.
• Spezifische Kalibrierziele (reflektierende Platten oder Vorrichtungen), die in exakten Abständen und Winkeln platziert werden müssen, wie vom Hersteller vorgeschrieben.
• Eine vollkommen ebene Fläche und eine Umgebung ohne Wind oder bewegte Objekte während des Kalibriervorgangs.

Das System führt den Techniker durch die Ausrichtung, manchmal sogar mit physischen Anpassungen mittels Distanzscheiben oder verstellbaren Halterungen. Wenn Sie diesen Schritt überspringen, riskieren Sie entweder keine Erkennung oder ständige, ärgerliche Fehlalarme. Ich habe zu oft gesehen, wie Leute hier Ecken abschneiden wollten, und es hat sie langfristig immer mehr gekostet – ganz zu schweigen von den Sicherheitsfolgen. Denken Sie daran: Viele Systeme wie adaptiver Tempomat oder Kollisionsvermeidung nutzen oft denselben Radarsensor oder hängen von dessen Daten ab. Ein falsch ausgerichteter BSM-Sensor kann auch diese kritischen Sicherheitsfunktionen beeinträchtigen.

Nachdem ein Sensor ausgetauscht und kalibriert wurde, ist meine Arbeit noch nicht vorbei. Die Verifizierung ist absolut entscheidend. So gehe ich vor, um sicherzustellen, dass alles wirklich repariert und sicher ist:

1. Zuerst lösche ich alle Fehlercodes aus allen Modulen und schalte die Zündung mehrmals ein und aus. Ich will einen sauberen Neustart.
2. Dann prüfe ich mit dem Diagnosegerät, ob das BSM-Modul „Kalibrierung abgeschlossen“ meldet und keine aktiven oder ausstehenden Fehlercodes vorhanden sind.
3. Danach eine Live-Datenprüfung im Stand: Ich sehe mir Zielverfolgung, Signalstärke und Entfernung an. Oft gehe ich um das Fahrzeug herum, um zu prüfen, ob es meine Bewegung korrekt erfasst.
4. Der echte Test: eine Probefahrt mit Begleitfahrzeug. Ich lasse einen zweiten Techniker oder Assistenten mit einem anderen Auto hinter mir herfahren, mit unterschiedlichen Geschwindigkeiten (20–80 km/h), in den toten Winkel einfahren und ihn wieder verlassen. Die Spiegelanzeige sollte zuverlässig aufleuchten, wenn ein Fahrzeug da ist, und sofort ausgehen, wenn der Bereich frei ist. Kein Zögern, keine Fehlalarme.
5. Zum Schluss fahre ich das Fahrzeug im normalen Verkehr, achte besonders auf Fehlalarme, insbesondere in der Nähe von Leitplanken, großen Lkw oder Betonbarrieren. Diese können ein schlecht kalibriertes System manchmal täuschen.

Ein richtig funktionierendes System ist vorhersehbar und ruhig – es warnt nur, wenn tatsächlich ein Fahrzeug da ist. Wenn das Licht flackert oder die Warnmeldung Minuten nach Verlassen der Werkstatt wieder erscheint, dann hat die Kalibrierung nicht funktioniert oder es gibt noch ein unentdecktes Problem. Dann geht’s zurück zum Anfang.

Also gut, seien wir ehrlich: ADAS-Reparaturen sind nicht billig. Das sind hochentwickelte Technologien, und die spezialisierten Werkzeuge sowie die Arbeitszeit spiegeln das wider. Hier eine grobe Aufschlüsselung, wie ich sie in Werkstätten sehe – aber denken Sie daran, die Preise können je nach Fahrzeugmarke, Modell und Standort stark variieren.

Für ältere Fahrzeuge ist diese Reparatur finanziell oft schwer zu verkraften. Wenn die Reparaturkosten 15–20 % oder mehr des aktuellen Fahrzeugwerts erreichen, entscheiden sich einige, mit dem Fehler zu leben. Das ist eine persönliche Entscheidung, aber es ist wichtig zu verstehen, dass Sie dabei Sicherheit opfern. Dieses System ist nicht nur ein Komfortfeature; es soll echte Unfälle verhindern.

Prävention ist meist einfach, aber leicht zu übersehen. Eine kleine Sorgfalt kann Ihnen später viel Ärger und Geld ersparen:

• Vorsicht bei der Wäsche: Vermeiden Sie es, Hochdruckreiniger direkt auf die Radarsensorzonen zu richten. Das sind meist glatte, flache Bereiche an Stoßstange oder Kotflügel, oft ohne Lüftungsschlitze. Harscher, direkter Druck kann Wasser durch Dichtungen pressen oder sogar interne Bauteile beschädigen.
• Achten Sie auf das, was Sie auftragen: Tragen Sie keine dicken Versiegelungen, schweren Wachse oder gar Lack auf die Sensorbereiche auf. Manche Keramikbeschichtungen können die Radarsignalübertragung stören. Halten Sie diese Bereiche sauber.
• Prüfen Sie nach Aufprallen: Selbst ein kleiner Blechschaden oder ein Parkrempler kann einen Halter verbiegen, der die Sensorausrichtung stört. Nach jedem Aufprall, auch einem kleinen, lohnt sich eine schnelle Diagnose, um Probleme frühzeitig zu erkennen.
• Achten Sie auf erste Anzeichen: Eine Warnleuchte, die sofort beim Start aufleuchtet, deutet meist auf einen schweren Fehler hin. Intermittierende Warnungen hingegen beginnen oft sporadisch, bevor sie dauerhaft werden. Ignorieren Sie diese frühen, unregelmäßigen Warnungen nicht – Ihr Auto versucht, Ihnen etwas zu sagen.
