Gut, sprechen wir über den Drosselklappenstellungssensor, auch TPS genannt. Ich habe unzählige Fahrzeuge in meiner Werkstatt gesehen, bei denen die Besitzer überzeugt waren, ein Getriebeproblem oder einen schwerwiegenden Motorschaden zu haben, obwohl es nur dieser kleine Sensor war, der versagt hat. Er ist hinterhältig, weil er nicht immer sofort einen eindeutigen Fehlercode ausgibt, und die Symptome lassen einen wirklich ratlos werden. Was wir hier vorliegen haben, ist kein mechanischer Defekt im herkömmlichen Sinne, sondern ein Ausfall der entscheidenden elektrischen Signale, auf die sich die Motorsteuerung (ECM) verlässt.
Wie ein defekter TPS sich anfühlt (Symptome)
Die häufigste Beschwerde, die ich höre, ist ein Zögern oder Stolpern bei leichtem Gasgeben, besonders wenn man gerade vom Stillstand losfährt oder bei niedrigen Geschwindigkeiten sanft beschleunigen möchte. Man tritt aufs Gas, und statt eines gleichmäßigen Ansprechens gibt es eine kurze Verzögerung, als hätte der Motor für einen Moment vergessen, was er tun soll. Dies geschieht, weil der TPS im Grunde ein Potentiometer ist, das der Motorsteuerung (ECM) ein Spannungssignal sendet, das genau angibt, wo sich die Drosselklappe befindet. Wenn diese innere Widerstandsbahn abgenutzt ist – und das ist sie früher oder später bei allen – kann das Signal kurzzeitig aussetzen. Selbst für wenige Millisekunden reicht das aus, um die ECM zu verwirren, sodass sie Kraftstoff- und Zündzeitpunkt falsch berechnet, und genau dieses Zögern spürt man.
Ein weiteres klassisches Anzeichen ist ein rauher oder schwankender Leerlauf. Die ECM nutzt den TPS als primäre Referenz zur Aufrechterhaltung der Leerlaufdrehzahl. Wenn der Sensor ein unstetiges Signal sendet – zum Beispiel zwischen 0,5 V und 1,2 V schwankt, obwohl die Drosselklappe vollständig geschlossen sein sollte – denkt der Computer, man tippe auf das Gaspedal. Daraufhin versucht er ständig, den Leerlauf nachzuregeln, was dazu führt, dass die Drehzahl beim Warten an einer Ampel hin und her springt. Kunden beschreiben dies oft als „Suchlauf“ des Motors.
Schließlich leuchtet meistens die Motorkontrollleuchte auf, mit Diagnosefehlern (DTCs) im Bereich P012x. Gemeint sind P0121 für TPS-Leistungsprobleme, P0122 für ein zu niedriges Signalsignal oder P0123 für ein zu hohes Signal. Diese Fehlercodes sind ziemlich eindeutig und deuten direkt auf den TPS-Schaltkreis hin. Bei neueren Drive-by-Wire-Systemen können auch verwandte Fehlercodes für den Fahrpedalstellungssensor (APP) auftreten, da die ECM erwartet, dass diese beiden Signale übereinstimmen.
TPS-SIGNALÜBERWACHUNG
Variation: 0,85 V Einbruch
Jetzt kommt der Haken, der viele Heimwerker und sogar einige jüngere Techniker aus dem Konzept bringt: Diese Symptome sind nicht ausschließlich auf den TPS zurückzuführen. Ein Vakuilleck kann den Leerlauf genauso zum Schwanken bringen wie ein defekter TPS. Eine verschmutzte Drosselklappe oder ein ausfallender MAF-Sensor können Zögern verursachen. Selbst Zündaussetzer oder Probleme mit der Kraftstoffzufuhr können einem defekten TPS ähneln. Deshalb kann man nicht einfach Teile ersetzen, basierend auf Symptomen oder einem Fehlercode. Man muss überprüfen, was tatsächlich passiert.
Wie ich es wirklich diagnostiziere (Die echte Arbeit)
Raten ist etwas für Amateure. Um ein TPS-Problem wirklich sicher zu identifizieren, braucht man eine systematische Vorgehensweise. Meine Standardwerkzeuge sind ein guter Diagnosescanner, der Live-Daten grafisch darstellen kann, und ein digitales Multimeter (DMM). Wir werden das Signal überprüfen, nicht einfach annehmen.
Der Goldstandard-Test: TPS-Spannung grafisch darstellen
Dies ist der aussagekräftigste Test. Bei eingeschalteter Zündung, Motor aus (KOEO), verbinden Sie Ihren Diagnosescanner und zeichnen den TPS-Spannungs-PID auf. Dann öffnen Sie langsam und gleichmäßig die Drosselklappe von Hand von vollständig geschlossen bis zur Vollgasstellung (WOT). Was Sie auf dem Diagramm sehen möchten, ist ein absolut glatter, linearer Spannungsanstieg. Er sollte bei etwa 0,45 V bis 0,55 V im Leerlauf beginnen und stetig bis etwa 4,5 V bei WOT ansteigen. Jede Einbrüche, flache Stellen oder plötzliche Sprünge in dieser Linie deuten auf den Schuldigen hin. Das ist eindeutig interner Verschleiß im Sensor.
Technikertipp: Schauen Sie nicht nur auf Zahlen
Viele Leute schauen nur auf die Spannungszahl. Das ist für Leerlauf und WOT in Ordnung, aber der Sweep erzählt die wahre Geschichte. Man muss diese glatte, kontinuierliche Linie sehen. Ein kurzer Blick auf eine statische Zahl wird jene Momentan-Aussetzer nicht erkennen, die das Zögern verursachen.
Wenn ein P012x-Fehlercode vorliegt
Wenn Sie einen P0121, P0122 oder P0123 haben, bestellen Sie nicht einfach einen neuen TPS. Ich habe zu viele Techniker gesehen, die genau das tun, und sich dann wundern, warum das Problem zurückkehrt. Der Fehlercode sagt, dass ein Problem im Schaltkreis oder Signal vorliegt, aber nicht, wo. Sie müssen zuerst die Verkabelung überprüfen.
- Rückwärtiges Messen am TPS-Stecker: Verwenden Sie Ihr DMM. Sie sollten eine stabile Referenzspannung von 4,5 V bis 5,5 V, eine solide Masse und am Signalrückleitungsdraht die erwartete Spannung sehen (ca. 0,5 V bei geschlossener Drosselklappe).
- Verkabelungsschäden prüfen: Achten Sie auf abgeriebene Leitungen, Korrosion in den Steckverbindern oder sogar einen schlechten ECM-Masseanschluss. Korrosion, besonders in feuchten Bereichen (wie nahe dem Ansaugkrümmer oder unter der Stoßstange bei einigen VW/Audi-Modellen, was ich oft gesehen habe), kann Widerstand und Spannungsabfälle verursachen, die perfekt einem defekten Sensor gleichen. Wenn die Referenzspannung niedrig ist oder die Masse „schwebt“, kann der Sensor kein korrektes Signal senden, selbst wenn er einwandfrei ist.
Die Mimik ausschließen
Wenn Ihr TPS-Spannungsdiagramm absolut sauber ist, Sie aber immer noch Symptome haben, dann ist der TPS nicht Ihr Problem. Zeit, woanders zu suchen:
- Rauer Leerlauf:
- Vakuillecks: Diese sind berüchtigt dafür, einen schwankenden Leerlauf zu verursachen. Führen Sie einen Rauchtest durch. Wenn Rauch austritt, haben Sie die Undichtigkeit gefunden.

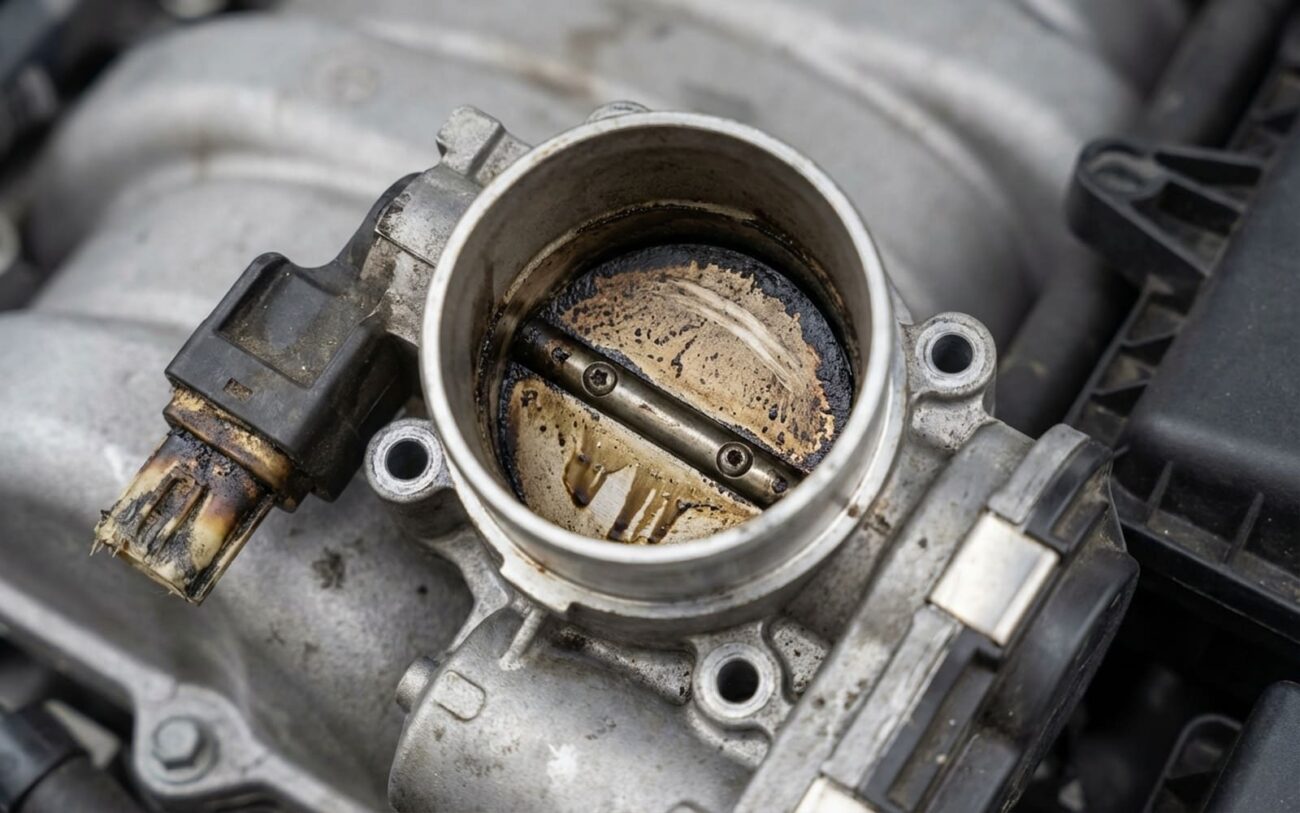

- Verschmutzte Drosselklappe: Kohlenstoffablagerungen um die Drosselklappe können verhindern, dass sie sich vollständig schließt oder leicht klemmt, was den Leerlufteinlass stört. Reinigen Sie sie gründlich.
- Ausfallendes Leerlaufregelventil (IAC): Bei älteren Fahrzeugen steuert dieses Ventil direkt den Leerlauf. Überprüfen Sie seine Funktion.
- Zögern beim Beschleunigen:
- Luftmassenmesser (MAF): Ein verschmutzter oder ausfallender MAF kann falsche Luftmesswerte liefern, was zu schlechter Kraftstoffzufuhr und Zögern führt. Überprüfen Sie die MAF-Werte und die Kraftstoffanreicherung mit Ihrem Diagnosescanner.
- Probleme mit der Kraftstoffzufuhr: Verstopfter Kraftstofffilter, schwacher Kraftstoffpumpe oder verschmutzte Einspritzdüsen können alle einen mageren Zustand und Zögern verursachen. Prüfen Sie den Kraftstoffdruck und -volumen.
- Zündprobleme: Ausfallende Zündspulen oder abgenutzte Zündkerzen können unter Last Zündaussetzer verursachen, was sich stark wie Zögern anfühlt.
Warum sie versagen (Ursachen)
Im Kern ist ein TPS ein ziemlich einfaches Bauteil, aber es arbeitet ständig. Am häufigsten ist es mechanischer Verschleiß der inneren leitfähigen Bahn. Stellen Sie sich das wie einen Lautstärkeregler an einem alten Stereo vor, der kratzig wird, wenn man ihn dreht. Der Gleitkontakt, auch „Wischer“ genannt, fräst sich im Laufe der Zeit Rillen in das widerstandsfähige Material. Diese Rillen erzeugen „tote Zonen“, in denen das Signal aussetzt. Dies ist besonders bei fahrzeugen mit hoher Laufleistung oder solchen, die viel Zeit im Stau verbringen, verbreitet, da die Drosselklappe ständig bewegt wird.
Seltener, aber dennoch vorkommend, ist Delaminierung. Dabei löst sich die widerstandsfähige Schicht von ihrem Trägermaterial. Dies kann durch thermische Zyklen (Motortemperaturwechsel) oder einfach durch einen Herstellungsfehler verursacht werden. Ein weiterer Faktor, den ich beobachtet habe, ist Verschmutzung durch Kurbelgehäusegase. Wenn Ihr PCV-System nicht funktioniert und viel Ölnebel und Kohlenstoffrückstände in den Ansaugtrakt gelangen, kann dieser Schmutz die Kontaktflächen des TPS überziehen, als Isolator wirken und das Signal stören.
Seien wir ehrlich: Es ist nicht immer der TPS
Ich habe Techniker gesehen, die den TPS dreimal ausgetauscht haben, weil sie zuvor die Drosselklappe nicht gereinigt hatten. Wenn die Drosselklappe aufgrund von Kohlenstoffablagerungen klemmt, ist das ein Reinigungsproblem, kein TPS-Defekt. Gleiches gilt für ein gebrochenes Drosselklappenpedal bei einem älteren Fahrzeug – das ist mechanisch. Der TPS meldet nur die Position; er bewegt die Drosselklappe selbst nicht. Reinigen Sie immer zuerst die Drosselklappe, wenn Zweifel an ihrer Beweglichkeit bestehen.
Und überprüfen Sie immer, ob es herstellerspezifische Servicebulletins (TSBs) gibt. Bestimmte Fahrzeuge der Chrysler-Gruppe, wie einige Dodge Darts, hatten gut dokumentierte TPS-Ausfälle, die durch den Austausch der gesamten Drosselklappenbaugruppe behoben wurden, nicht nur des Sensors. Das Wissen um solche Muster kann Ihnen viel Zeit und Geld sparen.
Reparatur durchführen (Lösung)
Integrierte Systeme: Eine moderne Realität
Bei nahezu jedem modernen Fahrzeug mit Drive-by-Wire ist der TPS kein separates Teil, das man einfach abschrauben kann. Er ist direkt in die elektronische Drosselklappe integriert und nicht für eine Einzelwartung vorgesehen. Das bedeutet, dass bei einem TPS-Ausfall die gesamte Drosselklappenbaugruppe ausgetauscht werden muss. Und ja, das erfordert danach meist eine präzise elektronische Kalibrierung.
Austausch der integrierten Drosselklappe Nur für Profis
Separater TPS Für Heimwerker geeignet
Kontaktreiniger als Notlösung Nur vorübergehend
Nach der Reparatur: Überprüfung – Überspringen Sie das nicht!
Meine Überprüfungsliste
-
Zuerst alle gespeicherten DTCs löschen und gegebenenfalls das erforderliche Drosselklappen-Neuanlernverfahren durchführen. Das ist zwingend erforderlich.
-
Starten Sie den Motor und beobachten Sie die Leerlaufqualität. Sie sollte ruhig und stabil sein, kein Suchlauf oder Drehzahlschwankungen.
-
Zeichnen Sie erneut die TPS-Spannung auf, während Sie die Drosselklappe langsam öffnen. Die Linie muss absolut sauber, kontinuierlich und linear vom Leerlauf bis zur Vollgasstellung sein.
-
Führen Sie abschließend eine Probefahrt unter genau den Bedingungen durch, die das ursprüngliche Problem verursacht haben (sanftes Beschleunigen vom Stillstand, Fahren mit niedriger Geschwindigkeit), um sicherzustellen, dass das Zögern oder Schwanken vollständig verschwunden ist.
Das Fazit: Kosten & Entscheidung
Separater TPS (DIY)
Nur Sensor. Hohe Erfolgsquote (>95 %), wenn korrekt mit Multimeter eingestellt. Dies ist die günstigste Lösung, wenn Sie es selbst machen können.
Drosselklappenbaugruppe (DIY)
OEM- oder hochwertige generalüberholte Baugruppe. Erfordert einen leistungsfähigen Diagnosescanner für das Neuanlernverfahren. Überspringen Sie es nicht.
Kompletter Werkstattersatz
Beinhaltet Diagnose, Programmierung, Arbeitszeit und Garantie. Dies empfehle ich für integrierte Drive-by-Wire-Systeme, wenn Sie nicht über die entsprechenden Werkzeuge verfügen.
Mein Rat hier
Wenn Sie an einem älteren Fahrzeug mit eigenständigem TPS arbeiten und mit einem Multimeter vertraut sind, ist die Eigenreparatur eine sehr kostengünstige Lösung. Aber bei modernen Fahrzeugen mit integrierter Drosselklappe ist professioneller Service absolut die Investition wert, es sei denn, Sie besitzen ein professionelles Diagnosegerät, das die erforderlichen Neuanlern- und Programmierverfahren durchführen kann. Falsche Programmierung oder das Auslassen des Neuanlernens führt zu Rückläufern – das garantiere ich Ihnen.
Erhalt guter Funktion (Vorbeugung)
Sie können normalen Verschleiß nicht vollständig verhindern, aber Sie können die Lebensdauer Ihres TPS definitiv verlängern. Das Wichtigste, was ich meinen Kunden sage, ist, ihr PCV-System (Kurbelgehäuseentlüftung) zu warten. Ein verstopftes oder ausfallendes PCV-Ventil führt zu erhöhtem Kurbelgehäusedruck, der Ölnebel und Schmutz in den Ansaugtrakt drückt. Dieser Schlamm überzieht alles, einschließlich der Drosselklappe und des TPS selbst. Ersetzen Sie das PCV-Ventil gemäß Wartungsplan und prüfen Sie die Entlüftungsschläuche auf Verstopfungen.
Verwenden Sie außerdem hochwertige Luftfilter und ersetzen Sie sie pünktlich. Staub und Schmutz sind abrasiv und beschleunigen den Verschleiß beweglicher Teile in der Drosselklappe. Und das ist besonders wichtig bei Direkteinspritzmotoren: Reinigen Sie den Drosselklappenkanal regelmäßig. Bei Direkteinspritzung erfolgt keine Kraftstoffreinigung der Einlassventile, weshalb Kohlenstoffablagerungen häufiger sind. Eine verschmutzte Drosselklappe kann dazu führen, dass der TPS außerhalb seines idealen Spannungsbereichs arbeitet und den Sensor langfristig belastet.
