Wie man einen verstopften Ladeluftkühler prüft (äußerlich oder innerlich)

Gut, reden wir über Ladeluftkühler. Wenn Ihr aufgeladener Motor sich anfühlt, als würde er einen Anker schleppen, besonders wenn Sie richtig ins Gas treten, ist ein verstopfter Ladeluftkühler der Hauptverdächtige. Ich habe das unzählige Male in der Werkstatt gesehen: Leute suchen nach Druckluftlecks, defekten Turboladern oder sogar Kraftstoffproblemen, während das eigentliche Problem einfach heiße, eingeschränkte Luft ist. Wenn ein Ladeluftkühler – oder Aufladungsluftkühler, wie manche ihn nennen – verstopft ist, geht es nicht nur darum, ein paar PS zu verlieren. Sie legen den Grundstein für schweren Motorschaden, und ich meine ernsthaft. Wir sprechen von Detonation, geschmolzenen Kolben, das ganze Programm. Also lassen Sie uns das Rauschen ausschalten, herausfinden, was wirklich los ist, wie man es richtig testet und was man dagegen tun kann.

Wenn ein Ladeluftkühler anfängt zu versagen, wirft er normalerweise nicht sofort ein großes, blinkendes Kontrolllämpchen auf. Es ist subtiler, aber die Anzeichen sind da, wenn man weiß, wonach man suchen muss. Und glauben Sie mir, Sie wollen diese frühzeitig erkennen, denn sie zu ignorieren führt zu teuren Reparaturen.

1. Leistungsverlust, besonders bei höheren Drehzahlen

Dies ist die häufigste Beschwerde, die ich höre. Ihr aufgeladener Motor fühlt sich einfach kraftlos an, besonders wenn Sie stark beschleunigen oder ihn über etwa 3.000 U/min belasten. Es ist nicht nur ein kleines Turboloch; es ist ein spürbarer, konstanter Leistungsabfall. Der Turbolader dreht sich vielleicht immer noch hoch, Sie hören ihn vielleicht sogar, aber der Motor fühlt sich an, als würde er keine Luft mehr bekommen. Warum? Weil die Luft, die in den Motor gelangt, zu heiß ist. Heiße Luft ist weniger dicht, enthält weniger Sauerstoff, und das bedeutet weniger Kraft bei der Verbrennung. Ich habe Motoren gesehen, die sich anfühlen, als hätten sie 50 PS durch einen stark verstopften Ladeluftkühler verloren. Diese heiße Luft senkt auch die effektive Oktanzahl Ihres Kraftstoffs, was zu Frühzündung oder „Klopfen“ führt, was Kolben und Pleuellager im Laufe der Zeit absolut zerstören kann. Das ist eine kritische Sicherheitswarnung.

2. Extrem hohe Ansauglufttemperaturen (IAT)

Wenn Sie ein ordentliches Diagnosegerät haben, ist dies Ihr bester Verbündeter bei der Diagnose von Ladeluftkühlerproblemen. Überwachen Sie die Daten des Ansauglufttemperatursensors (IAT), besonders unter Last. Ein gesunder Ladeluftkühler sollte die Temperatur der angesaugten Luft deutlich senken – ich spreche von 50 bis 150 Grad Fahrenheit, je nach System und Umgebungsbedingungen. Wenn Sie nur einen geringen Temperaturabfall zwischen Turborausgang und Ansaugkrümmer sehen oder wenn die IAT-Werte während einer starken Beschleunigung stetig ansteigen, erfüllt der Ladeluftkühler seine Aufgabe nicht. Dies ist ein thermisches Problem, nicht unbedingt ein Druckluftleck, obwohl die Symptome ähnlich sein können. Ich suche immer nach dieser Differenz; wenn sie schrumpft, haben Sie ein Problem.

3. Sichtbarer Schmutz und Öl in den Leitungen

Dies ist ziemlich einfach. Ziehen Sie die Ein- und Auslassschläuche des Ladeluftkühlers ab. Wenn Sie eine dicke, schwarze, ölige Schlacke, Kohlenstoffablagerungen oder sogar Ablagerungen in den Rohren oder im Kern des Ladeluftkühlers selbst sehen, ist das eine riesige Warnflagge. Dieser Schmutz stammt normalerweise von einer verschlissenen Turboladersiegelung oder einem überlasteten PCV-System (Kurbelgehäuseentlüftung). Er backt sich auf die empfindlichen inneren Lamellen des Ladeluftkühlers und wirkt wie Plaque in einer Arterie, blockiert den Luftstrom und den Wärmeaustausch. Ich habe schon Tassen voll dieses teerartigen Zeugs aus Ladeluftkühlern herausgepumpt. Es ist eklig und tötet die Leistung absolut.

4. Unbekannter Kühlmittelverlust (nur bei Luft-zu-Flüssigkeit-Systemen)

Dies ist ein kritischer Punkt bei Fahrzeugen mit Luft-zu-Flüssigkeit-Ladeluftkühlern (bei denen Kühlmittel durch den Kern des Ladeluftkühlers fließt). Wenn Ihr Kühlmittelspiegel ständig sinkt, Sie keine äußeren Lecks finden können, Ihr Ausgleichsbehälter unter Druck steht und Sie einen Zylinderkopfdichtungsschaden ausgeschlossen haben (hier ist ein Verbrennungsgastest entscheidend), ist ein interner Ladeluftkühlerleck sehr wahrscheinlich. Kühlmittel gelangt in den Ansaugtrakt und wird verbrannt oder, noch schlimmer, sammelt sich an. Dies ist eine tickende Zeitbombe für einen Hydraulikblock, bei dem Flüssigkeit in einen Zylinder gelangt und Pleuel verbiegen oder sogar einen katastrophalen Motorschaden verursachen kann. Ich habe es erlebt, und es ist niemals schön. Es ist ein unmittelbares, motorschädigendes Risiko.

Sehen Sie, viele Dinge können einen aufgeladenen Motor krank erscheinen lassen. Bevor Sie Teile ausbauen, müssen Sie das Problem eingrenzen. Ein defekter Ladedrucksensor, ein klemmendes Überdruckventil oder sogar ein verstopfter Katalysator können alle einem verstopften Ladeluftkühler ähneln. So gehe ich vor, um es einzugrenzen.

Wenn Sie niedrigen Ladedruck oder Leistungsverlust haben

Wenn der Motor schwach wirkt und der Ladedruck niedrig ist, könnte der Ladeluftkühler innere Lamellenkollaps haben oder einfach voller Schmutz und Öl sein. Aber ziehen Sie keine vorschnellen Schlüsse. Es könnte auch sein, dass das Überdruckventil nicht vollständig schließt, ein Ladedruckregelventil Probleme macht, der Turbolader selbst ausfällt oder sogar eine Abgasblockade wie ein verstopfter Katalysator vorliegt. Um den Ladeluftkühler zu bestätigen, führe ich immer einen Druckabfalltest durch. Sie müssen den Ladeluftkühler ausbauen, ein Ende verschließen und eine kontrollierte Menge Werkstattluft (nicht mehr als 20 psi) am anderen Ende anlegen, idealerweise mit einem Durchflussmesser. Ein signifikanter Druckabfall oder sehr geringer Durchfluss weist auf eine Blockade hin. Ein Endoskop kann auch innere Verschmutzung oder eingeklappte Lamellen bestätigen, wenn Sie es hineinbekommen.

Wenn die Ansauglufttemperaturen zu hoch sind

Hohe IAT-Werte deuten direkt auf ein Kühlproblem hin. Bei Luft-zu-Luft-Ladeluftkühlern bedeutet dies oft, dass die äußeren Lamellen mit Straßenschmutz, Insekten oder Blättern verstopft sind. Bei Luft-zu-Flüssigkeit-Systemen sind es meist verstopfte innere Kühlkanäle. Aber prüfen Sie zuerst die einfachen Dinge: Ein defekter IAT-Sensor kann falsche Werte liefern, oder Sie haben schlechte Luftzufuhr zum Kühler, niedrigen Kühlmittelspiegel oder eine defekte Wasserpumpe in einem flüssiggekühlten System. Mein Standardtest für ein Luft-zu-Luft-System ist ein Infrarot-Thermometer. Messen Sie die Temperatur der Ladeluftleitungen direkt vor und nach dem Ladeluftkühler unter Last. Sie sollten einen deutlichen Abfall sehen, normalerweise mehr als 30°F. Wenn diese Differenz gering ist, findet keine Kühlung statt. Bei Luft-zu-Flüssigkeit-Systemen müssen Sie den Kühlmittelkreislauf separat vom Ladeluftkreis unter Druck testen, um interne Lecks oder Blockaden zu prüfen.

Wenn Sie Öl in den Ladeluftkühlerleitungen finden

Öl zu finden ist nicht immer ein Versagen des Ladeluftkühlers selbst, aber es trägt massiv zu Verstopfungen bei. Es bedeutet, dass Öl an den Turboladersiegelungen vorbeikommt oder der Kurbelgehäusedruck zu hoch ist, oft aufgrund eines defekten PCV-Ventils oder Ölabscheiders. Dieses Öl sammelt sich dann im Ladeluftkühler an. Wenn Sie die Leitungen abziehen und mehr als eine Tasse Öl finden, haben Sie ein Turbolader- oder PCV-Problem, das behoben werden muss. Nachdem Sie den Ladeluftkühler gereinigt haben, sollten Sie den Druckabfalltest erneut durchführen, um zu sehen, ob sich der Durchfluss verbessert hat. Wenn nicht, hat sich das Öl wahrscheinlich auf den Lamellen verbacken und bildet harte Kohlenstoffablagerungen.

Wenn Sie Kühlmittel in einem Luft-zu-Flüssigkeit-System verlieren

Dies ist die beängstigendste Situation. Wenn Sie Kühlmittel verlieren und es nicht nach außen leckt, handelt es sich fast sicher um eine interne Beschädigung zwischen den Kühl- und Ladeluftkanälen im Ladeluftkühler. Natürlich schließen Sie zuerst äußere Lecks, einen defekten EGR-Kühler, ein Zylinderkopfdichtungsproblem oder sogar einen rissigen Motorblock aus. Um den Ladeluftkühler endgültig zu testen, müssen Sie ihn isoliert testen. Trennen Sie die Kühlmittelleitungen und die Ladeluftschläuche. Verschließen Sie die Ladeluftanschlüsse. Drücken Sie dann die Kühlmittelanschlüsse auf etwa 15 psi. Tauchen Sie die gesamte Luftseite des Ladeluftkühlers in eine Wanne mit Wasser. Wenn Sie Blasen sehen, haben Sie ein internes Leck. Das bedeutet Austausch, ohne Wenn und Aber.

Meistens versagt ein Ladeluftkühler nicht einfach so von selbst. Er ist normalerweise ein Opfer dessen, was durch ihn hindurchfließt. Der größte Schuldige, den ich sehe, ist Öldampf. Dieser stammt entweder von einer verschlissenen Turboladersiegelung, die Öl durchlässt, oder von einem ineffizienten PCV-System, das Öldampf aus den Kurbelgehäusegasen nicht effektiv trennt. Dieses Öl gelangt dann in den heißen Ladeluftkühler, backt sich auf die winzigen inneren Lamellen und verwandelt sich in einen harten, verkohlten Schlamm. Mit der Zeit wirkt diese Ablagerung wie Plaque in einer Arterie, blockiert den Luftstrom und macht den Wärmeaustausch unmöglich. Ich habe Kerne herausgenommen, die aussahen, als wären sie in Teer getaucht worden, vollständig verstopft mit Schmutz.

Seltener, aber immer noch möglich, sind Herstellungsfehler. Ich habe schlechtes Löten bei Luft-zu-Luft-Systemen gesehen, das zu einem Kollaps der inneren Lamellen führt, besonders nach einem plötzlichen Kompressorstoß. Und bei einigen gegossenen Aluminium-Ladeluftkühlern mit Flüssigkeitskühlung kann eine Kernverschiebung während der Produktion eine teilweise Blockade direkt ab Werk verursachen. Diese Fälle sind selten, aber sie kommen vor, besonders bei einigen Hochleistungs- oder Sportmotoren.

Bei flüssiggekühlten Systemen ist Korrosion ein stiller Killer. Wenn jemand inkompatible Kühlmittel gemischt hat oder, noch schlimmer, Leitungswasser verwendet hat, droht elektrolytische Korrosion in diesen dünnen Kühlkanälen. Das erzeugt Ablagerungen und Schmutz, die den Kühlmittelfluss einschränken und das Metall isolieren, wodurch die Kühlleistung stark abnimmt. Und natürlich reduziert äußerer Schaden durch Straßenschrott – wie zerquetschte Lamellen – den Luftstrom, aber das ist normalerweise ziemlich offensichtlich.

Nachdem Sie das Problem diagnostiziert haben, hängt die Lösung vollständig von der Ursache ab. Nicht alle Ladeluftkühler können gerettet werden, und manchmal ist Austausch die einzige sinnvolle Maßnahme.

1. Äußerer Schmutz (Luft-zu-Luft-Ladeluftkühler)

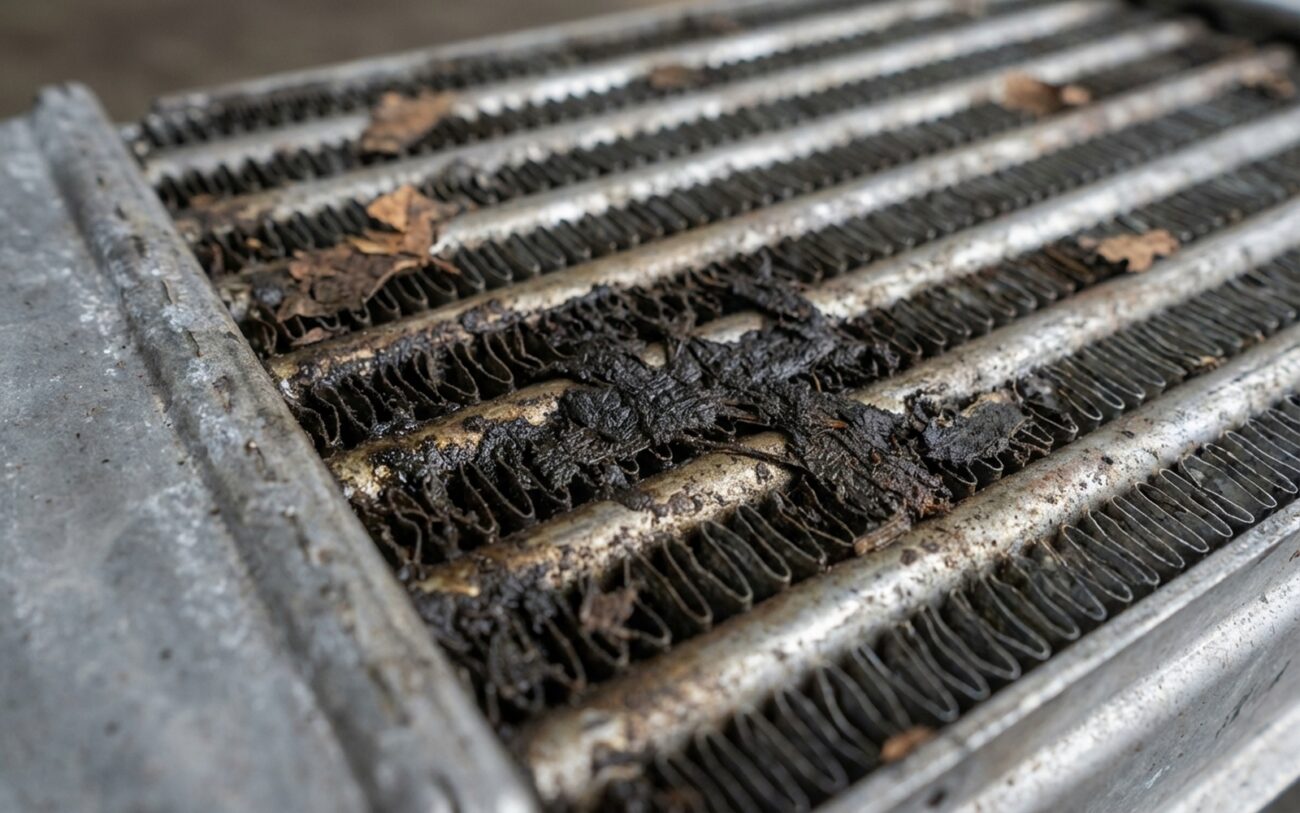

Wenn Ihr Luft-zu-Luft-Ladeluftkühler nur mit Insekten, Schlamm, Blättern oder Streusalz auf den vorderen Lamellen verstopft ist, ist dies normalerweise die einfachste Reparatur. Sie können ihn oft vor Ort reinigen, aber das Ausbauen gibt Ihnen besseren Zugang. Verwenden Sie eine weiche Bürste und Wasser mit niedrigem Druck – niemals einen Hochdruckreiniger, Sie verbiegen sonst die Lamellen. Spülen Sie immer von der Motorenseite (dem Auslass) zur Vorderseite (dem Einlass) hindurch, um Schmutz herauszuspülen, nicht tiefer hinein. Wenn Sie verbogene Lamellen haben, kann ein Kunststoff-Lamellenkamm diese vorsichtig geradebiegen. Verwenden Sie kein Metall; es beschädigt das empfindliche Aluminium.

2. Innere Öl-/Kohlenstoffablagerungen Profis empfohlen

Wenn der Ladeluftkühler mäßig mit Öl und Kohlenstoff verstopft ist und Sie guten Zugang zum Kern haben, könnte eine Reinigung möglich sein. Sie benötigen ein spezielles Ladeluftkühlerreinigungsmittel. Befolgen Sie die Anweisungen sorgfältig: Einweichen, Schütteln und mehrfaches Spülen, bis das Abwasser völlig klar ist. Dann, und das ist entscheidend, trocknen Sie den Ladeluftkühler gründlich mit Druckluft, bevor Sie ihn wieder einbauen. Sie wollen kein Reinigungsmittel oder Wasser in den Motor gelangen lassen. Bei besonders hartnäckigen, verbackenen Ablagerungen könnte ein Ultraschallbad oder professionelles Heißbad helfen, aber das sind keine DIY-Optionen, und ehrlich gesagt können viele moderne Ladeluftkühler mit ihren komplexen, versiegelten Kernen einfach nicht effektiv gereinigt werden. Manchmal lohnt sich der Aufwand oder das Risiko einfach nicht.

3. Mechanischer Defekt oder internes Leck Nur Austausch

Hier ist Reinigung keine Option. Wenn Sie eingeklappte innere Lamellen, einen gerissenen Endtank oder eine interne Beschädigung bei einem Luft-zu-Flüssigkeit-System haben, ist der Ladeluftkühlerkern eine versiegelte Baugruppe. Es gibt keine Möglichkeit, ihn zu reparieren. Austausch ist die einzige zuverlässige Lösung. Greifen Sie immer zu einem Originalteil oder einem hochwertigen Aftermarket-Ersatz. Sparen Sie hier nicht; ein schlecht hergestellter Ladeluftkühler kann mehr Probleme verursachen. Wenn Sie ihn ersetzen, stellen Sie sicher, dass Sie neue O-Ringe, Dichtungen und Schlauchschellen verwenden. Achten Sie genau auf die Anzugsdrehmomente – viele moderne Systeme verwenden Dehnbolzen, die eine bestimmte Reihenfolge und einen bestimmten Winkel erfordern. Bei einigen VW- und Audi-Modellen sind beispielsweise 7,5 Nm plus eine zusätzliche 90-Grad-Drehung erforderlich. Machen Sie es falsch, und Sie riskieren Druckluftlecks oder Schlimmeres.

4. Vorübergehende Reparaturen – eine Warnung

Ich habe Leute gesehen, die versucht haben, ein kleines Kühlmittelleck an einer Tanknaht eines Luft-zu-Flüssigkeit-Systems nach sorgfältiger Reinigung mit Hochtemperatur-Epoxidharz zu flicken. Sicher, es könnte eine Weile halten, aber nach meiner Erfahrung führen thermische Zyklen und Motorvibration normalerweise dazu, dass diese „Reparaturen“ innerhalb weniger Wochen versagen. Das ist keine Reparatur; es ist ein Pflaster, um nach Hause zu kommen, vielleicht. Versuchen Sie das niemals auf der Ladeluftseite und absolut nicht bei einem internen Leck. Das Risiko eines plötzlichen Kühlmittelverlusts und eines katastrophalen Motorschadens ist einfach zu hoch, um damit zu spielen.

Sehen Sie, der Job ist nicht erledigt, nur weil der Ladeluftkühler wieder eingebaut ist. Die Überprüfung ist absolut entscheidend. Sie müssen bestätigen, dass Sie das Problem tatsächlich gelöst und keine neuen eingeführt haben.

Bei einer äußeren Reinigung ist es hauptsächlich visuell: Sie sollten mindestens 90 % der Lamellen klar und unbehindert sehen. Sie können auch einen schnellen Luftstromtest durchführen, indem Sie durch ein Ende blasen – am anderen Ende sollten Sie einen starken, ungehinderten Luftstrom spüren. Ein Laubbläser auf niedriger Stufe kann den Luftstrom unter Last simulieren, wenn Sie ihn außerhalb des Fahrzeugs testen.

Wenn Sie eine interne Reinigung versucht haben, müssen Sie unbedingt den Druckabfalltest erneut durchführen. Der Durchfluss sollte innerhalb von 10 % dessen liegen, was ein neues Teil leisten würde. Am Fahrzeug verwende ich ein zweikanaliges Diagnosegerät oder zwei mechanische Manometer, um den Ladedruck vor und nach dem Ladeluftkühler während einer Vollgasfahrt zu überwachen. Wenn der Druckunterschied weniger als 1 psi beträgt, sind Sie normalerweise auf der sicheren Seite.

Bei einem kompletten Austausch ist die Validierung aufwendiger. Zuerst führen Sie immer einen Rauchtest am gesamten Ansaugsystem bei 1–2 psi durch, um Druckluftlecks durch lose Schellen oder falsch ausgerichtete Kupplungen zu entdecken. Davon habe ich schon viele gesehen. Zweitens machen Sie eine Probefahrt, während Sie die IATs mit Ihrem Diagnosegerät überwachen. Der Temperaturabfall sollte den Herstellerspezifikationen entsprechen – typischerweise 80°F oder mehr bei starker Belastung. Bei Luft-zu-Flüssigkeit-Systemen müssen Sie den Kühlkreislauf unter Druck testen und einen Verbrennungsgastest durchführen, um sicherzustellen, dass beim Austausch keine neuen Lecks entstanden sind. Überspringen Sie diese Schritte nicht; sie ersparen Ihnen später Kopfschmerzen.

Gut, reden wir Klartext. Hier ist eine grobe Vorstellung, was Sie je nach Schweregrad und Art der Reparatur erwarten können. Bedenken Sie, dass dies nur Durchschnittswerte sind; Ihr spezifisches Fahrzeug und die örtlichen Arbeitskosten variieren.

Hier ist meine Meinung zu den Kosten: Wenn die Reparaturkosten mehr als 40 % dessen erreichen, was Ihr Fahrzeug aktuell tatsächlich wert ist (nicht, was Sie dafür bezahlt haben, sondern seinen aktuellen Marktwert), und es kein seltener Sportwagen ist, an dem Sie emotional hängen, sollten Sie wirklich überlegen, ob sich die Reparatur finanziell lohnt. Manchmal ist es klüger, mit einem geringen Leistungsverlust zu leben, als viel Geld in ein älteres Auto zu investieren.

Die beste Reparatur ist die Vorbeugung, richtig? Basierend auf dem, was ich über die Jahre gesehen habe, hier, wie Sie die Wahrscheinlichkeit, dass Ihr Ladeluftkühler erneut verstopft, drastisch reduzieren können:

Ein Ladeluftkühler ist normalerweise kein „Einbauen und vergessen“-Teil, besonders bei den heutigen komplexen Turbomotoren. Behalten Sie ihn im Auge, diagnostizieren Sie klug, und Sie werden sich später viele Kopfschmerzen und Geld sparen. Das sagt meine über 25-jährige Erfahrung.
