Prüfung des Kurbelwellen-Längsspiels ohne Demontage

Wenn Sie ein tiefes, rhythmisches Klappern oder Poltern von vorne im Motor hören, besonders eines, das mit den Drehzahlen pulsiert, dann sollten Sie genau hinhören. In der Regel handelt es sich dabei um übermäßiges Kurbelwellen-Spiel, und das ist kein geringes Problem. Wir sprechen hier nicht von einem tickenden Stößel oder einem lockeren Hitzeschild, das klappert. Es ist ein massiver, mechanischer Schlag, und ich stelle immer wieder fest, dass er am lautesten ist, wenn Sie die Drosselklappe plötzlich öffnen oder abrupt loslassen. Was hier passiert: Ihre Kurbelwelle bewegt sich axial – also vor und zurück – über die vorgesehenen Toleranzen hinaus und schlägt gegen die Anlageflächen im Motorblock.

Die Ursache dieses Geräuschs ist ein verschlissenes Axiallager. Dieses Lager hat die Aufgabe, die Kurbelwelle während Beschleunigung und Verzögerung daran zu hindern, sich zu verschieben. Wenn es verschlissen ist, „wandert“ die Kurbelwelle und erzeugt diesen charakteristischen Schlag. Im Gegensatz zu einem verschlissenen Pleuellager, das normalerweise unter konstanter Last ein rhythmisches Klopfen verursacht, ist das Geräusch durch Kurbelwellen-Spiel besonders bei schnellen Drosselklappenwechseln deutlich hörbar.

Wenn Sie ein Automatikgetriebe haben, könnten Sie außerdem ein starkes Rucken oder einen Schlag spüren, wenn Sie zwischen Vorwärts- und Rückwärtsgang schalten. Das liegt daran, dass der Drehmomentwandler gegen eine bereits lose sitzende Kurbelwelle drückt. Die hydraulische Einschaltkraft schiebt die Kurbelwelle nach vorne, und ohne ausreichende Axialstütze bewegt sie sich zu weit – ein Ruck geht direkt durch den Antriebsstrang. Fahrer mit Schaltgetriebe berichten oft von einem schwankenden Kupplungspunkt – das Kupplungspedal fühlt sich unbeständig an, und das Schalten wird hakelig. Das liegt daran, dass sich durch die axiale Bewegung der Kurbelwelle die Position von Schwungrad und Kupplungsscheibe verändert und sich so der Anlagepunkt der Druckplatte bei jedem Pedalbetätigen verschiebt.

Bevor Sie auch nur daran denken, etwas auseinanderzubauen, müssen Sie sicherstellen, dass es sich nicht nur um eine Täuschung handelt. Dies ist der entscheidende Test zur Diagnose von Kurbelwagen, und die gute Nachricht ist: Sie können ihn meistens durchführen, ohne den Motor auszubauen. Wir messen die axiale Bewegung – also, wie weit sich die Kurbelwelle vor und zurück bewegen kann – mit einem Messuhr. Sie benötigen eine Messuhr mit Magnetfuß (die meisten Werkzeugverleihstationen haben solche) und einen stabilen Hebel.

So gehe ich in meiner Werkstatt vor:

• Kurbelwellenvorsprung lokalisieren: Suchen Sie das vordere Ende der Kurbelwelle. Es ist normalerweise direkt hinter dem Schwingungsdämpfer oder der Kurbelwellenscheibe sichtbar.

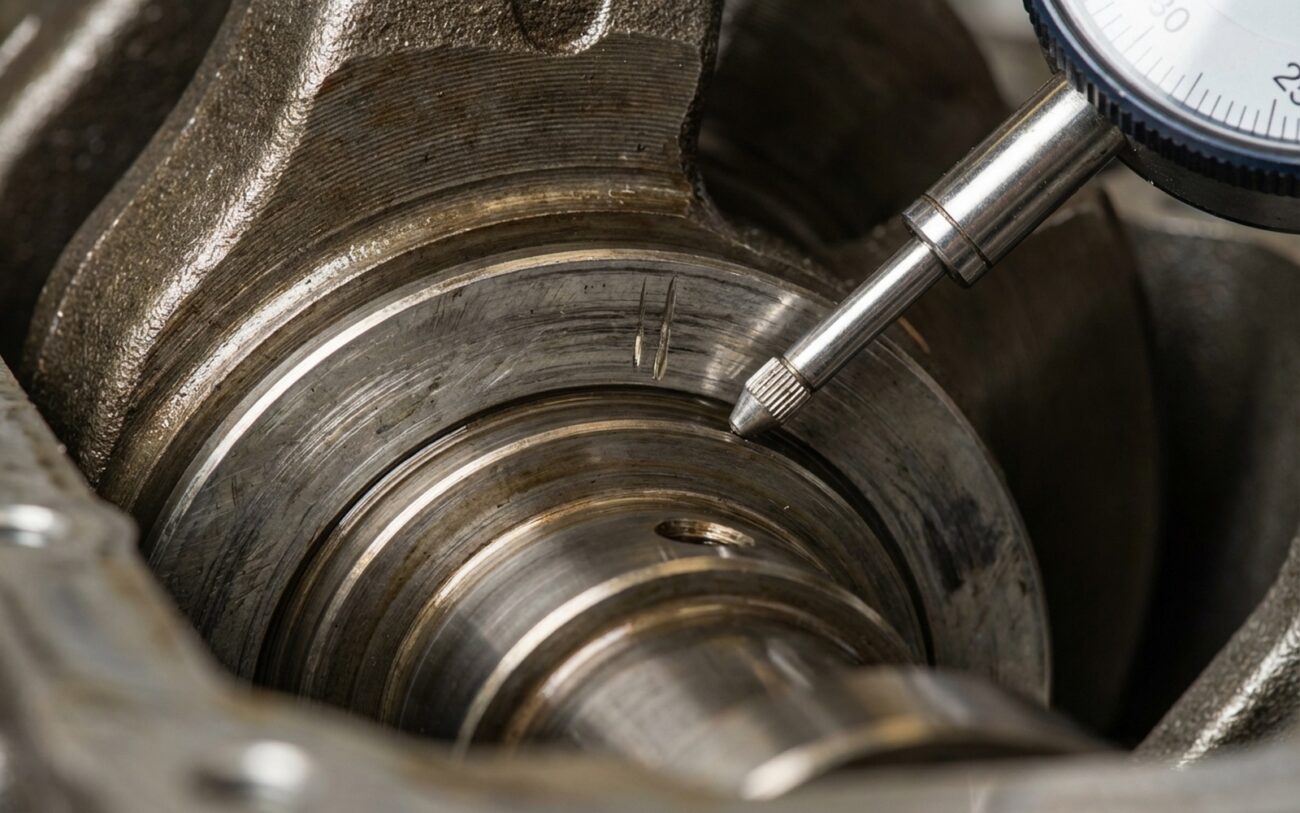

• Messuhr montieren: Befestigen Sie die Magnetbasis an einer stabilen, sauberen Stelle des Motorblocks. Positionieren Sie den Taster so, dass er die Mitte des Kurbelwellenvorsprungs berührt. Achten Sie darauf, dass er möglichst senkrecht zur Achse der Kurbelwelle steht – ein schräger Winkel führt zu falschen Messwerten, und das wollen wir nicht.

• Nullstellung vornehmen: Sobald die Messuhr fest sitzt und die Kurbelwelle berührt, stellen Sie die Messuhr sorgfältig auf Null.

• Kurbelwelle nach hinten bewegen: Bei Automatikgetriebe setzen Sie den Hebel zwischen einen Zahn der Schwungscheibe und den Motorblock. Bei Schaltgetriebe zwischen Schwungrad und Getriebegehäuse. Hebeln Sie die Kurbelwelle vorsichtig bis zum Anschlag nach hinten. Lassen Sie den Hebel dann langsam los.

• Kurbelwelle nach vorne bewegen: Drücken Sie nun die Kurbelwelle mit dem Hebel bis zum Anschlag gegen die vordere Axialanlage.

• Differenz ablesen: Die Gesamtdifferenz zwischen den beiden Extremwerten auf Ihrer Messuhr ist das Kurbelwellen-Spiel.

Vergleichen Sie diesen Wert nun mit der Herstellerspezifikation für Ihren Motor. Die Toleranzen variieren, aber bei den meisten Motoren, mit denen ich arbeite, liegt das Spiel zwischen 0,003 und 0,011 Zoll (0,076–0,279 mm). Alles über 0,015 Zoll (0,38 mm) gilt allgemein als übermäßig und erfordert sofortige Maßnahmen. Hochleistungsmotoren oder ältere Motoren können etwas engere Toleranzen haben, daher prüfen Sie immer das Original-Wartungshandbuch. Raten Sie nicht.

Diese Methode ist zuverlässig und wird täglich in professionellen Werkstätten angewendet. Sie ist weitaus genauer als das bloße Hebeln und „Fühlen“ der Bewegung, was subjektiv und ehrlich gesagt unzuverlässig ist. Die Messuhr liefert Ihnen eine exakte Zahl – kein Raten, keine Diskussionen.

Ich habe bereits viele Mechaniker, auch erfahrene, gesehen, die Kurbelwagen falsch diagnostiziert haben. Das ist leicht möglich, da einige Symptome – insbesondere Antriebsstrangklapper und merkwürdiges Kupplungs- oder Getriebeverhalten – andere, weniger gravierende Probleme vortäuschen können. Der Trick besteht darin, herauszufinden, ob die Bewegung wirklich intern (Kurbelwelle) oder extern (z. B. Lager oder Kupplungsteile) ist. Deshalb ist die Messung des Axialspiels unverzichtbar – es ist die einzige Möglichkeit, sicher zu sein. Doch schauen wir uns einige häufige Fehldiagnosen an:

• Klappern vorne am Motor beim Drosselklappenwechsel: Dies ist das klassische Symptom für Kurbelwagen. Ich habe es aber auch bei einem lockeren oder gerissenen Schwungrad (bei Automatikgetrieben), einem defekten Schwingungsdämpfer oder sogar starkem Kolbenspiel gesehen. Wenn Ihr Axialspiel in Ordnung ist, sollten Sie diese externen Bauteile prüfen. Sie können beispielsweise das Schwungrad oft durch eine Inspektionsöffnung visuell kontrollieren.

• Ruckeln beim Schalten (Automatik): Wenn Sie beim Schalten ein Ruckeln spüren, besonders zwischen Vorwärts- und Rückwärtsgang, deutet das für mich stark auf Kurbelwellen-Spiel hin. Wenn das Axialspiel aber in Ordnung ist, dann schauen Sie nach defekten Motor- oder Getriebelagern (leicht mit einem Hebel zu prüfen), einem verschlissenen Drehmomentwandler, niedrigem Getriebeölstand oder sogar einem internen Getriebeschaden. Prüfen Sie immer zuerst das Axialspiel.

• Schwankender Kupplungspunkt (Schaltgetriebe): Auch dies ist ein typisches Anzeichen für Kurbelwagen. Das unbeständige Gefühl am Kupplungspedal zeigt klar, dass sich etwas bewegt, was nicht bewegen sollte. Wenn Ihr Axialspiel aber den Herstellerspezifikationen entspricht, liegt das Problem zu 100 % in der Kupplung selbst oder im Hydrauliksystem – denken Sie an eine verschlissene Kupplungsscheibe, eine defekte Druckplatte, Luft im Hydrauliksystem oder ein verschlissenes Zentrierlager.

Warum tritt das überhaupt auf? Übermäßiges Kurbelwellen-Spiel geht fast immer auf einen Ausfall des Axiallagers zurück. Dies ist normalerweise kein Riss im Block durch Überhitzung, sondern meist ein Verschleißproblem oder manchmal ein Montagefehler vom Werk aus.

Die häufigste Ursache, die ich sehe, ist schlichte Abnutzung im Laufe der Zeit, oft beschleunigt durch schlechte Ölwartung. Denken Sie daran: verunreinigtes Öl, Schlamm oder sogar Kühlmittel im Öl wirken wie Schleifpaste. Sie erodieren langsam aber sicher die weiche Babbittschicht des Axiallagers. Sobald diese Schutzschicht abgenutzt ist, kommt es zu Metall-auf-Metall-Kontakt, und dann geht es schnell bergab.

Ich habe auch Motoren gesehen, bei denen die Bearbeitung der Axialanlage im Werk bekanntermaßen fehlerhaft war. Wenn die Axialflächen im Block nicht perfekt rechtwinklig oder parallel bearbeitet wurden, sitzt das Lager nicht richtig. Das führt zu ungleichmäßiger Belastung und vorzeitigem Verschleiß. Bei bestimmten Modelljahren und Motorenfamilien gab es bereits Servicebulletins, da dies ein wiederkehrendes Problem war, besonders bei Hochdrehmomentmotoren, wo die Kräfte noch größer sind.

Für Fahrer mit Schaltgetriebe spielt Ihre Fahrweise eine große Rolle. „Kupplung schleppen“ – also den Fuß auf dem Pedal lassen, selbst leicht – übt ständigen Druck auf die Axialanlage der Kurbelwelle aus. Langfristig erzeugt das Wärme und Verschleiß, besonders wenn der Motor unter Last steht. Ich habe tatsächlich Motoren mit nur 80.000 km gesehen, die bereits Axiallager benötigten, fast ausschließlich aufgrund dieser Gewohnheit. Es ist ein Killer.

Und noch eines: Eine defekte Hinterhauptdichtung kann manchmal eine sekundäre Folge sein. Während ein undichtes Dichtungselement das Axialspiel nicht verursacht, zerstört übermäßige Kurbelwellenbewegung eine intakte Dichtung sehr schnell. Wenn Sie also beide Symptome haben, prüfen Sie zuerst das Axialspiel – es könnte auch die Ursache Ihres Öllecks sein.

Sie haben die Arbeit erledigt, alles ist wieder montiert. Gehen Sie nicht einfach davon aus, dass alles in Ordnung ist. Sie müssen die Reparatur mit genau demselben Messuhrtest überprüfen, den Sie für die Diagnose verwendet haben. Messen Sie das Axialspiel erneut – kalt, mit abgestelltem Motor. Der Wert muss unbedingt innerhalb der Herstellerspezifikation liegen. Wenn er immer noch zu hoch ist, stimmt etwas nicht: Vielleicht saß das Lager nicht richtig, der Deckel wurde nicht korrekt angezogen, oder es gibt noch unerwartete Bewegung an anderer Stelle. Überspringen Sie diesen Schritt nicht.

Nachdem Sie die Messung bestätigt haben, lassen Sie den Motor mehrere Aufheizzyklen durchlaufen. Fahren Sie, bis er vollständig warm ist, lassen Sie ihn komplett abkühlen und wiederholen Sie diesen Vorgang einige Male. Dadurch können sich alle Bauteile ausdehnen und in ihre neuen Positionen einpassen. Für zusätzliche Sicherheit überprüfe ich oft das Axialspiel erneut, wenn der Motor heiß ist, und dann noch einmal, wenn er kalt ist. Es sollte konsistent bleiben.

Das Klappern, das Rucken, die Kupplungsprobleme – alles sollte vollständig verschwunden sein. Wenn nicht, müssen Sie Ihre Arbeit erneut überprüfen. Eine ordnungsgemäß durchgeführte Reparatur mit korrektem Axialspiel nach Herstellerspezifikation sollte die Lebensdauer des Motors überdauern, vorausgesetzt, Sie halten Ihre Ölwechsel ein und korrigieren schlechte Fahrverhalten, die ursprünglich zum Problem beigetragen haben.

Sprechen wir über Geld, denn das ist normalerweise die nächste Frage. Die Reparaturkosten für Kurbelwagen variieren stark, je nach Schwere des Schadens und ob Sie es selbst machen oder in eine Werkstatt bringen. Hier eine grobe Übersicht, wie ich sie sehe:

Sie müssen diese Kosten wirklich gegen den aktuellen Wert Ihres Fahrzeugs abwägen. Als Faustregel sage ich meinen Kunden: Wenn die Reparaturkosten mehr als die Hälfte des Marktwerts des Fahrzeugs übersteigen, besonders wenn andere Bauteile bereits verschlissen sind (wie ein müdes Getriebe oder abgenutzte Federung), ist es oft klüger, einen gebrauchten Motor oder sogar ein anderes Fahrzeug in Betracht zu ziehen. 5,52 €0 auszugeben, um ein 3,68 €0-Fahrzeug zu reparieren, ergibt selten Sinn – es sei denn, es ist ein seltenes Modell, das Sie lieben, oder hat einen hohen emotionalen Wert. Seien Sie ehrlich zu sich selbst, was für Ihre finanzielle Situation sinnvoll ist.

Nach all der Arbeit ist das Letzte, was Sie wollen, dass Kurbelwagen erneut auftritt. Die Vorbeugung hängt im Wesentlichen von zwei Dingen ab: Ihrem Öl und Ihren Fahrverhalten.

• Wechseln Sie das Öl pünktlich. Und zwar pünktlich, mit der vom Hersteller vorgeschriebenen Viskosität und Qualität. Schmutziges Öl ist der größte Feind der Lager. Verunreinigungen wirken wie Schleifpapier und beschleunigen den Verschleiß schneller als alles andere.

• Prüfen Sie regelmäßig den Zustand Ihres Öls. Warten Sie nicht auf die Warnleuchte. Ziehen Sie den Ölmessstab. Wenn Sie Schlamm, milchige Rückstände (möglicherweise Kühlmittel) oder Metallspäne sehen, müssen Sie sofort nachforschen. Kühlmittel im Öl oder Kraftstoffverdünnung können Lager extrem schnell zerstören.

• Fahrer mit Schaltgetriebe, hören Sie genau zu: Nehmen Sie den Fuß vom Kupplungspedal, wenn Sie nicht gerade schalten. Das „draufstehen“ – selbst leicht – übt ständigen Druck auf das Axiallager aus. Das erzeugt unnötige Wärme und Verschleiß, und es ist eine Gewohnheit, die ich gesehen habe, wie sie mehr Axiallager zerstört hat als fast alles andere.

• Hören Sie auf Ihren Motor. Es gibt keine Warnleuchte für Kurbelwellen-Spiel. Ihre Ohren und Ihr Gefühl für das Verhalten des Antriebsstrangs sind Ihre besten Diagnosewerkzeuge. Achten Sie auf neue Geräusche oder Veränderungen im Fahrverhalten.

Obwohl es bei den meisten modernen Motoren keine Routineprüfung für Axialspiel gibt, kann proaktive Wartung und Aufmerksamkeit gegenüber Veränderungen im Fahrzeugverhalten Sie definitiv vor einem kostspieligen Ausfall bewahren. Glauben Sie mir, eine Unze Vorbeugung ist ein Pfund Heilung wert, wenn es um interne Motorschäden geht.
