Wie funktioniert ein Nachtsichtsystem im Auto – und warum gibt es das nur in Luxusmodellen?

Nachtsichtsysteme fallen aus. In den letzten zwei Jahrzehnten habe ich bereits mehrere dieser Wärmebildkameras von der Werkbank geholt, und lassen Sie es mich klar sagen – meistens liegt es nicht an Zauberei. Es ist Physik, Verkabelung oder ein gebrochener Kühler innerhalb des 4.000-Dollar-Sensors. Sie erhalten eine Warnung, der Bildschirm wird schwarz, und plötzlich fliegen Sie nachts blind – buchstäblich. Doch bevor Sie einen Scheck für ein neues Gerät ausschreiben, müssen Sie wissen, wo der eigentliche Fehler liegt. Denn mehr als einmal habe ich einem Kunden Tausende gespart, indem ich bewiesen habe, dass es überhaupt nicht an der Kamera lag.

Wenn Ihre Nachtsichtanzeige schwarz ist, fragen Sie zuerst: Ist das System tot oder erscheint einfach nichts? Das ist entscheidend. Bei BMWs und Mercedes erscheint das Wärmebild normalerweise im Kombiinstrument oder im Head-up-Display. Wenn keines ein Bild anzeigt, aber andere Systeme einwandfrei funktionieren, liegt das Problem wahrscheinlich davor – entweder sendet die Kamera kein Signal, oder die Steuereinheit verarbeitet es nicht.

Ich beginne mit den Grundlagen. Spannung und Masse am Kamerastecker? Ja. Kommunikation über den CAN-Bus? Stabil. Dann gehe ich zum Ausgangssignal über. Ich habe ein Oszilloskop in meinem Werkzeugkoffer genau dafür. Wenn die Verarbeitungseinheit Strom hat, aber kein Videosignal auf der Ausgangsleitung vorhanden ist, ist die Einheit defekt. Kein Raten. Interner Ausfall.

Doch hier liegt der häufige Fehler der meisten Werkstätten: Die Kamera funktioniert möglicherweise einwandfrei, aber das Infotainmentsystem oder der HUD-Projektor ist tot. Bei einem G-Klasse-Modell aus 2018, an dem ich letzten Monat arbeitete, war das Nachtsichtmodul perfekt – der Fehler lag in einem ausgefallenen HDMI-ähnlichen Videotreiber in der COMAND-Einheit. Keine Fehlercodes wiesen direkt darauf hin. Es dauerte zwei Stunden Signalverfolgung, um es zu beweisen.

Vergessen Sie das Austauschen von Teilen. Sie benötigen ein echtes Diagnosegerät – eines, das direkt mit dem Steuermodul des Nachtsichtsystems kommunizieren kann. Generische OBD2-Scanner? Nutzlos hier. Sie benötigen Zugriff auf OEM-Ebene, wie ISTA, Xentry oder ein hochwertiges Autel-Gerät mit modulspezifischen Funktionen.

Erster Schritt: Fehlercodes auslesen. Wenn Sie einen „U“-Code sehen – wie U0121 (Kommunikationsverlust mit Nachtsichtmodul) – liegt ein Netzwerkproblem vor. Es könnte ein Fehler im Gateway-Modul sein, eine schlechte Verbindung in der Verkabelung oder sogar eine zu niedrige Spannung beim Start. Doch wenn der Code „P1B45 – Fehler im internen Temperatursensor“ oder „B10AA – Fehler im Mikrokühlerstromkreis“ lautet, dann haben Sie es mit einem Hardwaredefekt innerhalb der Kamera zu tun.

Und ignorieren Sie nicht die Umgebung. Diese Systeme benötigen eine stabile thermische Grundlage. Der Mikrobolometer – der Sensor, der Wärme erfasst – muss bei einer exakten Temperatur arbeiten, normalerweise etwa -40 °C. Dafür sorgt ein winziger thermoelektrischer Kühler (TEC). Fällt dieser aus, überhitzt der Sensor und das System schaltet sich ab. Dauerhaft. Kein Bild. Keine Warnung. Nur ein schwarzer Bildschirm.

Ich habe das bei Audi A8 nach sechs Jahren Winter-Sommer-Wechseln gesehen. Die Lötstellen am TEC reißen durch thermische Belastung. Der Kühler zieht keine Wärme mehr ab. Der Sensor driftet aus der Spezifikation. Das System deaktiviert sich. Und ja, es wird ein Code gespeichert – aber nur, wenn man im richtigen Modul nachsieht.

Die beiden Hauptursachen: der Mikrobolometer und der Mikrokühler. Der Sensor selbst ist eine empfindliche Technologie – in einer Vakuum- oder stickstoffgefüllten Kammer versiegelt. Reißt diese Dichtung (durch Aufprall, Feuchtigkeit oder Alter), oxidiert und verschlechtert sich der Sensor schnell. Keine Reparatur. Keine Reinigung. Er ist hinüber.

Der Kühler? Noch anfälliger. Er schaltet jedes Mal, wenn Sie den Motor starten. Über fünf Jahre sind das Tausende von thermischen Ausdehnungen und Kontraktionen. Lötstellen ermüden. Kabel brechen. Und sobald der Kühler ausfällt, überhitzt der Sensor und das System schaltet sich dauerhaft ab. Ich habe bereits Geräte auseinandergebaut und gesehen, wie sich das Peltier-Element des Kühlers gelöst hatte – sieht aus wie eine verbrannte Leiterplatte.

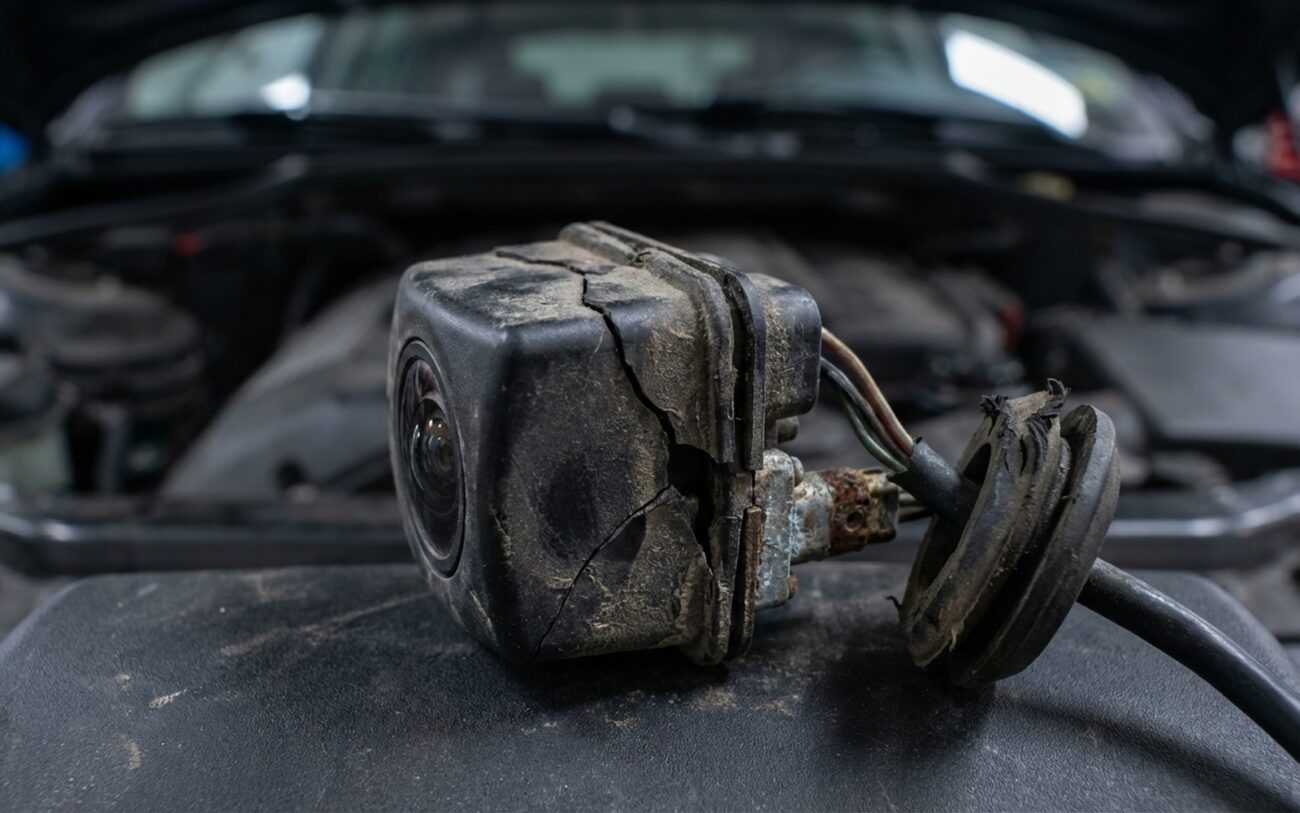

Physische Beschädigungen sind ein weiterer großer Faktor. Diese Kameras sitzen tief – direkt hinter dem vorderen Kühlergrill. Straßenabrieb, Autowaschbürsten, leichte Frontberührungen – all das hinterlässt Spuren. Gehäusebruch? Das ist ein Todesurteil. Selbst wenn die Elektronik noch funktioniert, ist die Dichtung beschädigt. Feuchtigkeit dringt ein. Korrosion folgt. Dann kommt der Ausfall.

Ich gebe eine Nachtsichtreparatur erst dann als erledigt, wenn ich drei Dinge überprüft habe: sauberer Start, stabiles Bild und funktionierende Objekterkennung. Das bedeutet ein Kaltstart, eine 10-minütige Nachtfahrt und die Bestätigung, dass Fußgänger korrekt hervorgehoben werden.

Bei Software-Neuflashs lösche ich die Fehlercodes, schalte das Fahrzeug 15 Minuten lang aus (damit das Modul zurückgesetzt wird), starte neu und überwache die Live-Daten. Wenn das System innerhalb des ersten Fahrcyclus einen vorläufigen Fehlercode speichert, ist es nicht repariert. Vielleicht hat das Flashen nicht geklappt. Vielleicht gibt es einen Hardware-Ghost-Fehler. Auf jeden Fall sind Sie noch nicht fertig.

Und ja – Sie benötigen das OEM-Diagnosegerät dafür. Keine Ausnahmen. Generische Werkzeuge können die internen Statusflags des Nachtsichtmoduls nicht lesen. Ich hatte Werkstätten, die mir sagten „keine Fehlercodes, also ist alles in Ordnung“, nur damit das System drei Tage später ausfiel. Das ist keine Diagnose. Das ist Raten.

Seien wir ehrlich: Der Austausch der Wärmebildkamera ist teuer. Sie rechnen mit 3.500 bis 6.000 $ beim Händler. Unabhängige Werkstätten können Ihnen einige hundert Dollar sparen, aber die Kalibrierung ist zwingend erforderlich – und nicht billig.

Diese Systeme – wie automotive night vision technology bei BMW, Mercedes-Benz und Audi – bieten echte Vorteile beim Fahren bei schlechten Lichtverhältnissen, insbesondere zur Erkennung von Fußgängern und Tieren außerhalb des Scheinwerferlichts. Obwohl sie aufgrund der Kosten und Integrationskomplexität vorwiegend in Luxusfahrzeugen verbaut sind, hilft das Verständnis ihrer Funktionsweise und Fehlerursachen, fundierte Entscheidungen zu treffen, wenn etwas schiefgeht.
