Wie funktioniert ein Zweistufen- oder PWM-Lüfter im Kühlsystem – und warum brummt er?

Sie kennen das Geräusch. Sie stecken im Stau, die Klimaanlage läuft auf Hochtouren, und da ist es: ein rhythmisches Brummen oder ein tiefes, angespanntes Summen aus dem Bereich hinter dem Kühlergrill. Es ist nicht das gleichmäßige Surren eines gesunden Lüfters, der seine Arbeit tut. Dieser Ton ist anders. Er wirkt fast elektrisch, als würde sich etwas selbst beim Drehen widersetzen. In meinen über 25 Jahren als Mechaniker ist dieses Geräusch fast immer das erste Warnzeichen dafür, dass die Kühllüftereinheit kurz vor dem endgültigen Aus steht.

Vor allem bei modernen Fahrzeugen handelt es sich nicht mehr um die einfachen Ein-Aus-Lüfter aus Großvaters Zeiten. Die meisten nutzen heute eine Pulsweitenmodulation (PWM) oder zweistufige Relais, um mit reduzierter Leistung zu arbeiten. Das spart Kraftstoff und hält die Geräuschentwicklung niedrig. Das interne Steuermodul des Lüfters schaltet die Stromzufuhr dabei rasch ein und aus, um die verschiedenen Drehzahlen zu simulieren. Wenn der Motor oder seine eingebauten Elektronikbauteile ausfallen, ist das Ergebnis oft genau dieses typische Brummen – besonders bei niedrigen Drehzahlen, wenn das PWM-Signal am aktivsten ist. Ignorieren Sie es, und Sie riskieren nicht nur einen vorübergehenden Temperaturspitzen. Wir sprechen hier von echten Schäden – verzogene Zylinderköpfe, durchgebrannte Zylinderkopfdichtungen – alles, bevor sich die Nadel überhaupt dem „H“ nähert. Ich habe das schon viel zu oft gesehen.

Halten Sie kurz inne. Bevor Sie Schrauben lösen, müssen Sie die Quelle des Brummens bestätigen. Ein Brummgeräusch kann täuschen; es bedeutet nicht immer, dass der Lüftermotor selbst defekt ist. Ich habe schon Brummen verfolgt, das sich als lose Lüfterverkleidung herausstellte, die vibrierte, als Fremdkörper in den Flügeln steckten, als defekte Kupplung des Klimakompressors oder sogar nur als korrodierte elektrische Verbindung, die bei bestimmten Frequenzen klapperte.

Und wenn der Lüfter gar nicht anspringt? Dann könnte es eine durchgebrannte Sicherung, ein defektes Relais oder ein Kabelbruch sein. Keines davon bedeutet, dass die Lüftereinheit kaputt ist. Was ich meinen jüngeren Kollegen immer beibringe, ist, das Lüftersystem in drei Teile zu unterteilen: Der Lüfter braucht konstante Spannung, eine gute Masseverbindung und ein Steuersignal vom PCM (Motorsteuergerät). Fehlt eines davon, läuft der Lüfter nicht. Wenn das Steuersignal unstetig ist oder das interne Modul ausfällt, entsteht das Brummen, ein teilweiser Betrieb oder gar keine Reaktion.

Die Tabelle unten ist im Grunde mein Spickzettel. Ich verwende diese Logik jedes Mal, wenn ein Fahrzeug mit Überhitzungsproblemen oder Lüfterstörungen in die Werkstatt kommt. Sie hilft mir, zwischen einer tatsächlich defekten Lüftereinheit und einer vorgeschalteten Störung zu unterscheiden.

Eine kurze Anmerkung: Manchmal können Kommunikationsprobleme den Lüfter beeinträchtigen. Wenn mehrere Systeme Probleme machen – etwa wenn das Kombiinstrument flackert oder Ihr Diagnosegerät keine Verbindung herstellt – lohnt es sich, die CAN-Bus-Integrität zu prüfen. Aber bei einem lokal begrenzten, mechanisch klingenden Brummen sollten Sie zunächst den Lüfterkreislauf im Auge behalten. CAN-Probleme klingen selten wie ein kämpfender Motor.

Sobald Ihre Tests auf das Lüftermodul hinweisen, lohnt es sich, zu verstehen, was darin passiert. Das sind nicht mehr nur einfache Motoren. Es handelt sich um integrierte Baugruppen, bei denen oft Motor, Leiterplatte und thermischer Schutz in einer Einheit versiegelt sind. Und obwohl sie robust gebaut sind, leben sie in einer harten Umgebung: ständige Hitze vom Kühler, Fahrbodenvibrationen, Feuchtigkeit und elektrische Belastung durch die Lichtmaschine. Es ist ein Wunder, dass sie so lange halten.

Der häufigste interne Fehler, den ich sehe, sind abgenutzte Motorbürsten. Der Gleichstrommotor verwendet Kohlebürsten, um Strom an den rotierenden Anker zu übertragen. Mit der Zeit verschleißen sie einfach. Wenn sie kürzer werden, beginnen sie zu hüpfen, was zu Lichtbögen und unbeständigem Kontakt führt. Das ist ein großer Teil dessen, was das Brummen verursacht – besonders bei niedrigen PWM-Tastverhältnissen, bei denen der Motor keine Volllast erhält und sich nicht gleichmäßig drehen kann. Es ist wie das Versuch, einen Fahrrad bergauf mit einem platten Reifen zu treten.

Dann kommt das PWM-Steuermodul selbst. Diese kleine Leiterplatte verwendet Leistungstransistoren, meist MOSFETs, um den Motorstrom hunderte Male pro Sekunde ein- und auszuschalten. Wenn einer davon ausfällt – oft aufgrund extremer Hitze oder Spannungsspitzen – verliert der Lüfter seine Fähigkeit, die Drehzahl zu steuern. Sie verlieren möglicherweise die Niedrigdrehzahl komplett, oder der Lüfter bleibt ganz stehen. Manchmal kann eine ausfallende Drossel oder ein Kondensator auf der Platine bei einer Resonanzfrequenz vibrieren und ein hörbares Brummen erzeugen, noch bevor der Motor komplett ausfällt.

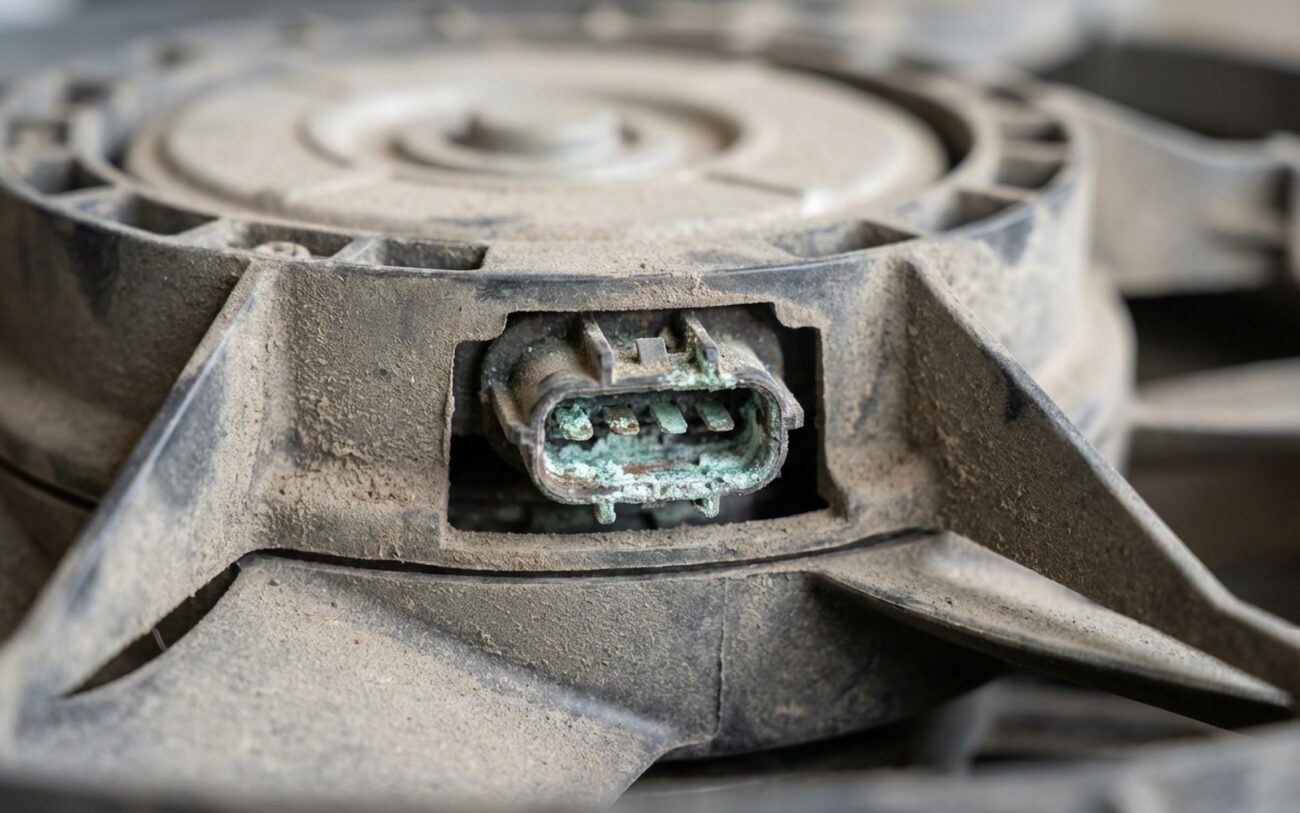

Korrosion ist ein weiterer stiller Killer. Feuchtigkeit kann in die elektrische Verbindung oder entlang des Vergusses zwischen Modul und Motor eindringen. Das erhöht den Widerstand an den Lötstellen, erzeugt Hotspots und führt letztlich zum Ausfall. Dieses Muster habe ich wiederholt in Küstengebieten oder Regionen gesehen, in denen viel Streusalz verwendet wird. Es ist ein echtes Problem.

Und manchmal ist es einfach eine Konstruktionsbeschränkung. Zum Beispiel veröffentlichte GM eine Serviceanweisung für bestimmte Trucks mit Hinweis auf ein „brummendes Geräusch des Kühllüfters im Leerlauf“ aufgrund von Motorresonanz – mit der ausdrücklichen Empfehlung, die gesamte Lüfter- und Modulbaugruppe auszutauschen. Dagegen argumentiert man nicht; es ist ein bekanntes Problem.

Ein letzter Punkt: Ein defekter Kühlmitteltemperatursensor, ein fehlerhafter Klimadruckschalter oder ein ausgefallenes externes Relais können ebenfalls Lüfterprobleme verursachen. Aber denken Sie daran: Das sind vorgeschaltete Fehler. Sie bedeuten nicht, dass der Lüftermotor selbst defekt ist. Schließen Sie diese immer durch ordnungsgemäße Diagnose aus, bevor Sie die gesamte Baugruppe als defekt einstufen.

Also bleibt nur der Austausch. Bei vielen Fahrzeugen ist es ein einfacher Job, erfordert aber Sorgfalt. Sie benötigen eine neue Lüfterbaugruppe (OEM oder hochwertiges Aftermarket-Teil – hier sparen Sie besser nicht), Torx-Bits (meist T30 oder T40 für die Verkleidungsschrauben), einen 10-mm-Steckschlüssel und eventuell eine Zange, falls Sie Schläuche lösen müssen. Trennen Sie immer zuerst die Minusklemme der Batterie ab. Dieser Stromkreis zieht hohe Ströme, und Sie wollen auf keinen Fall einen Kurzschluss, während Sie arbeiten.

Bei einigen Autos können Sie die Verkleidung entfernen, ohne Kühlmittel abzulassen. Bei anderen – besonders bei Frontantriebsmodellen mit engen Motorräumen – muss der Kühler möglicherweise ausgebaut werden. Das bedeutet Ablassen, Ausbau, Wiedereinbau und anschließend ordnungsgemäßes Entlüften des Systems. Eine einzige eingeschlossene Luftblase kann Überhitzung verursachen und das Fahrzeug direkt zurück in die Werkstatt bringen. Wenn Sie mit diesem gesamten Prozess nicht vertraut sind, überlassen Sie es bitte einem Fachmann.

Und vergessen Sie temporäre Lösungen. Ich habe gesehen, wie Leute Lüfter direkt an Schalter oder Relais angeschlossen haben, um das PCM zu umgehen. Das zerstört die Funktion mit variabler Drehzahl, lässt den Lüfter ständig auf Maximum laufen und überlastet Leitungen, die nicht für Dauerlast mit hohem Strom ausgelegt sind. Die einzige gültige „Abkürzung“ ist der Austausch gegen eine bekannte funktionierende Baugruppe, um die Diagnose zu bestätigen – etwas, das wir in der Werkstatt tun, wenn wir wirklich unsicher sind.

Nur der Einbau des neuen Lüfters ist nicht das Ende der Arbeit – es ist der Anfang der Überprüfung. Eine ordnungsgemäße Reparatur in meiner Werkstatt beinhaltet immer eine Validierung. Überspringen Sie diesen Teil nicht.

Zuerst nehmen Sie Ihr bidirektionales Diagnosegerät. Bei eingeschalteter Zündung und ausgeschaltetem Motor schalten Sie den Lüfter auf 30 %, 50 %, 70 % und 100 % Tastverhältnis. Der Lüfter sollte bei jedem Schritt reibungslos reagieren, ohne Zögern, Ruckeln oder Brummen. Bei 30 % sollte er kaum hörbar sein; bei 100 % sollte er hart und frei laufen, ohne Anstrengung oder ungewöhnliche Geräusche.

Dann prüfe ich immer den Stromverbrauch mit einem DC-Stromzangenmessgerät. Bei niedriger Drehzahl (ca. 30 %) sollte der Stromverbrauch typischerweise 8–15 Ampere betragen, je nach Fahrzeug. Bei Vollast kann er auf 25–35 Ampere ansteigen. Entscheidend ist, dass er innerhalb der Nennkapazität des Stromkreises bleibt, die meist am Lüftergehäuse oder in den Serviceinformationen angegeben ist. Ein übermäßiger Stromverbrauch deutet auf Blockieren, eine schlechte Montage oder verbleibende elektrische Probleme hin.

Schließlich führe ich einen thermischen Zyklen-Test durch. Starten Sie den Motor, lassen Sie ihn auf Arbeitstemperatur erwärmen, dann schalten Sie die Klimaanlage auf Maximum ein. Der Lüfter sollte sofort anspringen. Fahren Sie das Fahrzeug etwas, dann lassen Sie es im Leerlauf stehen. Beobachten Sie die Temperaturanzeige und hören Sie zu, wie der Lüfter ein- und ausschaltet. Er sollte geräuschlos arbeiten und angemessen auf Laständerungen reagieren. Wenn er alle drei Prüfungen besteht, haben Sie den Job richtig gemacht.

Kosten sind immer ein Faktor, und darüber spreche ich mit jedem Kunden. Hier ist eine realistische Aufschlüsselung, basierend auf meinen Angeboten und den typischen Teilepreisen.

Der Werkstattpreis beinhaltet das Teil, typischerweise 1–2 Stunden Arbeitszeit und einen ordnungsgemäßen Diagnoseprozess. Sie zahlen für Fachwissen und, entscheidend, für eine Garantie. Wenn es in einer Woche ausfällt, wird es repariert. Der DIY-Weg spart Geld, birgt aber ein höheres Risiko. Wenn Sie falsch diagnostizieren, haben Sie 500 $ für ein Teil ausgegeben, das Sie nicht brauchten, und das ursprüngliche Problem bleibt bestehen.

Hier ist eine Regel, die wir oft in der Werkstatt anwenden: Wenn die Reparaturkosten 25 % des Privatverkaufswerts des Fahrzeugs übersteigen und weitere größere Reparaturen anstehen – wie ein Zahnriemen, Getriebearbeiten oder erhebliche Rostprobleme – müssen Sie einen Schritt zurücktreten. Verlängert diese Reparatur wirklich die Lebensdauer des Fahrzeugs, oder verschieben Sie nur das Unvermeidliche? Ein 800-Dollar-Lüfterjob an einem 2.000-Dollar-Auto mag langfristig keinen finanziellen Sinn ergeben. Seien Sie ehrlich zu sich selbst bezüglich des Gesamtzustands des Fahrzeugs.

Sobald der neue Lüfter eingebaut ist, schützen Sie Ihre Investition. Der größte Feind des Lüftermoduls ist Hitze – und die beste Verteidigung gegen Hitze ist guter Luftstrom.
