Häufige Wasserpumpendefekte bei Ford-Duratec-HE-Motoren 2,0 und 2,3 Liter

Gut, sprechen wir über die Ford Duratec 2,0-Liter- und 2,3-Liter-Wasserpumpe. Wenn Sie einen Focus, Fusion, Escape oder Ranger mit einem dieser Motoren besitzen, hören Sie genau hin. Dies ist nicht Ihre klassische leicht zugängliche, riemengetriebene Pumpe. Nein, Ford hat dieses Bauteil tief im Motorinneren versteckt, angetrieben von der Steuerkette. Dieses Design spart Platz, das stimmt, verwandelt aber einen routinemäßigen Austausch in eine komplette Steuerzeitenarbeit. Und wenn die Pumpe ausfällt, kann das subtil sein – oder katastrophal. Ich habe beides gesehen, und keiner der Fälle war schön.

Wie eine ausfallende Duratec-Wasserpumpe aussieht (und klingt)

Wenn diese Pumpen auszufallen beginnen, geben sie normalerweise einige Warnzeichen von sich. Die Kunst besteht darin, zu wissen, wonach man sucht – und noch wichtiger: was man nicht damit verwechseln sollte.

Die Kühlmittelleckage: Der Ort ist entscheidend

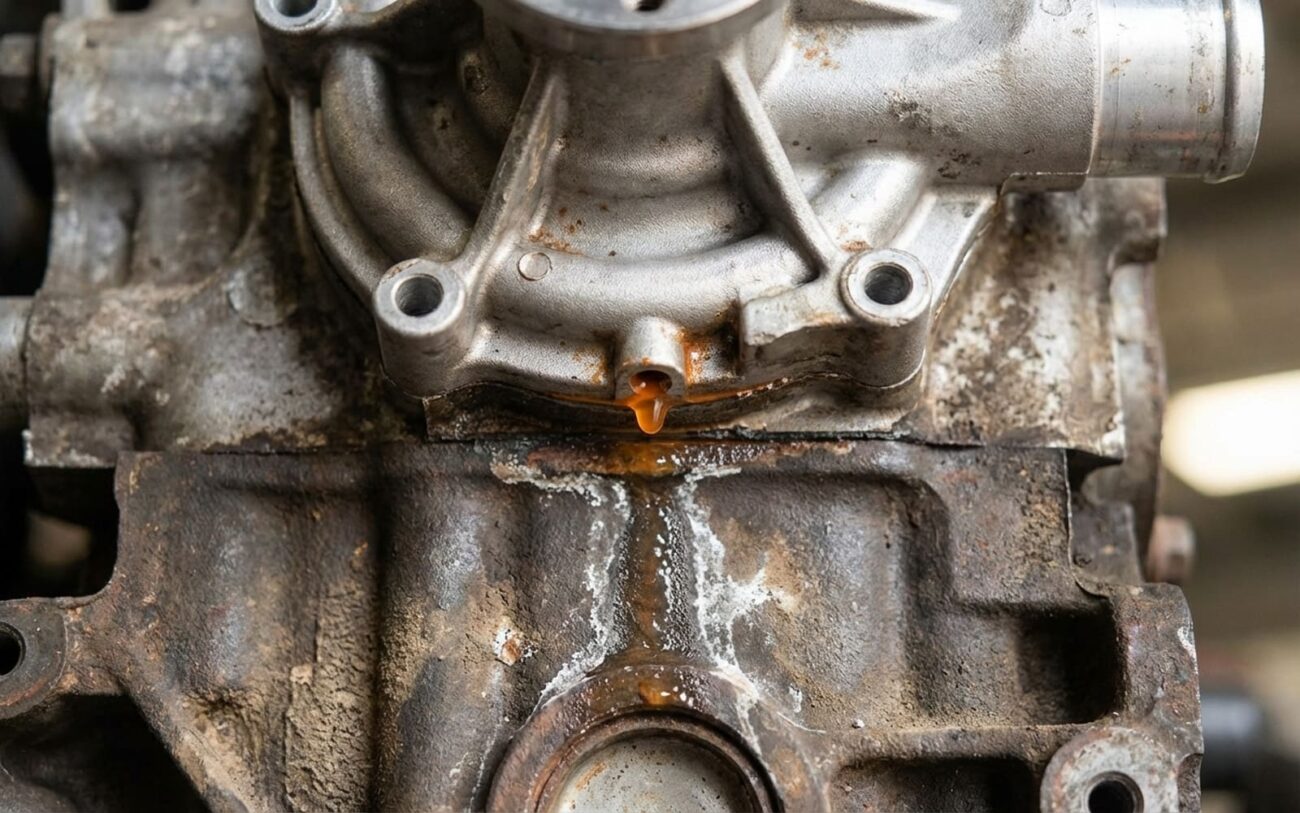

Das häufigste frühe Anzeichen, das ich sehe, ist eine Kühlmittelleckage. Doch hier kommt der entscheidende Punkt: Sie ist nicht immer offensichtlich. Typischerweise finden Sie orangefarbene oder grüne Rückstände (abhängig von Ihrer Kühlmittelsorte), die an der Vorderseite des Zylinderblocks herunterlaufen, meist direkt unter dem Thermostatgehäuse und oberhalb des Ölwannendeckels. Es sieht so aus, als käme es vom Thermostat, ist aber oft tiefer angesiedelt, stammt aus dem Bereich hinter den Nebenaggregaten, in der Nähe der Kurbelwellenscheibe. Ein echter Leck am Thermostatgehäuse erscheint normalerweise höher, direkt am Gehäuse selbst. Wenn Sie einen Tropfen hinter der Riemenscheibe sehen, selbst wenn es nur ein kleiner ist, ist das ein Warnsignal für eine defekte Wasserpumpendichtung oder ein Weichloch, das auf einen internen Dichtungsdefekt hinweist.

Verwechseln Sie kein Leck an der Thermostatgehäusedichtung nicht mit einem Wasserpumpenleck. Das Thermostatgehäuse wird direkt am Pumpengehäuse verschraubt, und seine O-Ring- oder Dichtung kann unabhängig ausfallen. Reinigen Sie den Bereich gründlich und ermitteln Sie die genaue Quelle.

Das Lagergeräusch: Ein tiefes Heulen oder Rumpeln

Ein weiterer klarer Hinweis ist Geräuschentwicklung. Ich spreche von einem tiefen, surrenden, rumpelnden oder knirschenden Geräusch, das aus dem vorderen Bereich des Motors kommt. Es wird normalerweise lauter, wenn die Motordrehzahl steigt. Dies ist kein quietschender Keilriemen oder ein quietschender Umlenkrolle – diese Geräusche sind meist höher und oft intermittierend. Dieses Wasserpumpengeräusch ist ein gleichmäßiges, mechanisches Geräusch, das oft darauf hinweist, dass das innere Lager der Pumpe versagt, wahrscheinlich aufgrund von Kühlmitteldurchtritt oder einfachem Verschleiß. Wenn ich dieses spezifische Rumpeln höre, weiß ich fast jedes Mal, womit ich es zu tun habe.

Unerklärlicher Kühlmittelverlust und Überhitzung: Der heikle Fall

Manchmal gibt es gar keine sichtbare Leckage, sondern nur einen mysteriösen Kühlmittelverlust, und der Motor beginnt heiß zu laufen, besonders im Leerlauf oder im Stau. Das kann bedeuten, dass das Kunststoff-Laufrad innerhalb der Pumpe gerissen, abgenutzt oder sogar von der Welle abgetrennt ist. Die Pumpenwelle dreht sich, aber das Laufrad bewegt das Kühlmittel nicht effektiv. Hier wird es heikel: Diese Symptome können auch auf einen defekten Thermostat, einen verstopften Kühler oder sogar eine Zylinderkopfdichtung hinweisen. Sie können nicht einfach annehmen, dass es die Pumpe ist, ohne ordnungsgemäße Tests durchzuführen.

Kühlmittel im Öl: Das absolut schlimmste Szenario

Das schwerwiegendste Symptom, das Sie auf keinen Fall ignorieren dürfen, ist die Vermischung von Kühlmittel mit Ihrem Motoröl. Sie sehen einen milchigen, schaumigen Film auf dem Ölmessstab oder im Öleinfüllstutzen. Obwohl eine defekte interne Dichtung der Wasserpumpe Kühlmittel in den Ölrücklaufkanal gelangen lassen kann, kann dieses Symptom auch auf einen gerissenen Zylinderkopf, einen verformten Block oder eine durchgebrannte Zylinderkopfdichtung hindeuten. Eine Fehldiagnose, die dies als „nur ein Pumpenproblem“ abtut, kann zu erheblichem Motorschaden oder sogar zum Totalausfall führen. Dies erfordert eine sofortige, präzise Diagnose.

Warum diese Pumpen ausfallen (und warum es so ernst ist)

Das Verständnis warum diese Pumpen versagen, hilft Ihnen, es zu verhindern oder frühzeitig zu erkennen. Es gibt drei Hauptausfallarten, und jede davon zu ignorieren, ist ein riskantes Spiel mit hohen Einsätzen.

1. Abbau des Kunststoff-Laufrads

Viele dieser Duratec-Pumpen verwenden ein aus Kunststoff geformtes Laufrad, das auf eine Metallwelle aufgepresst ist. Im Laufe der Zeit, durch ständige Heiz- und Kühlzyklen sowie chemische Zersetzung durch falsches oder altes Kühlmittel, wird dieser Kunststoff spröde. Ich habe Pumpen ausgebaut, bei denen die Flügel gerissen waren oder das gesamte Laufrad einfach von der Welle abgetrennt war. Die Pumpe dreht sich, bewegt aber kein Kühlmittel. Ford hat sogar eine Serviceanweisung zu diesem Thema für einige 2,3-Liter-Duratec-Motoren aus der Mitte der 2000er Jahre herausgegeben, in der vorzeitiger Laufradschaden anerkannt und aktualisierte Designs empfohlen wurden. Die Verwendung von nicht spezifikationsgerechtem Kühlmittel, besonders wenn es mit inkompatiblen Typen gemischt wird, beschleunigt diesen Ausfall erheblich.

2. Lager- und Dichtungsversagen

Die Pumpe verfügt über ein geschlossenes Lager, das durch eine Doppellippendichtung geschützt ist, die Kühlmittel und Motoröl voneinander trennt. Wenn diese Dichtung verschleißt oder beschädigt wird (manchmal durch eine fehlerhafte Montage), kann Kühlmittel in den Lagerbereich eindringen. Sobald Feuchtigkeit und Schmutz eindringen, verliert das Lager seine Schmierung, bekommt Spiel und beginnt, das typische Geräusch zu erzeugen. Irgendwann blockiert es. Kontaminiertes Kühlmittel durch Mischen verschiedener Typen oder verspätete Wechsel ist hier ein großer Faktor. Ich habe Pumpen gesehen, bei denen sichtbar Rost in der Lagerschale war – etwas, das in einem ordnungsgemäß gewarteten, geschlossenen System niemals vorkommen sollte.

3. Gussfehler oder Dichtungsleckage

Manchmal kann das Aluminiumgehäuse selbst Porosität aufweisen oder die Montagedichtung einfach versagen. Dies beginnt normalerweise als langsames Auslaufen an der Verbindung zwischen Pumpe und Block. Es ist nicht sofort katastrophal, aber ein klares Zeichen dafür, dass die Pumpe am Ende ihrer Lebensdauer steht. Ein kleines Leck kann schnell zu einem großen werden.

Wie ich das Problem genau identifiziere: Reale Diagnoseschritte

Hier machen viele Mechaniker – und sicherlich die meisten Heimwerker – einen Fehler. Sie sehen eine Leckage und beschuldigen sofort die Pumpe, ohne ordnungsgemäß zu untersuchen. Raten Sie nicht. So finde ich die echte Quelle:

Für Leckagen an der Motorenfront:

Reinigen Sie zunächst die gesamte Vorderseite des Motors, insbesondere den Bereich unterhalb des Thermostatgehäuses und um die Kurbelwellenscheibe herum. Ich meine gründlich reinigen. Dann verwenden Sie einen Kühlsystem-Druckprüfer. Bringen Sie etwa 16 psi Druck auf (bei kaltem Motor). Lassen Sie es eine Weile stehen, dann schauen Sie mit einer hellen LED-Lampe und, falls vorhanden, einem Endoskop direkt hinter die Kurbelwellenscheibe. Wenn Sie dort Kühlmittel austreten sehen, handelt es sich fast sicher um die Wasserpumpendichtung oder das Weichloch der Pumpe. Wenn es höher ist, in der Nähe des Thermostatgehäuses, dann haben Sie wahrscheinlich eine defekte Dichtung am Thermostatgehäuse oder einen O-Ring an einem Kühlmittel-Übergangsrohr.

Für Kühlmittelverlust mit Überhitzung (keine sichtbare Leckage):

Dies ist schwieriger. Ein klemmender Thermostat, ein verstopfter Kühler oder sogar eine Luftblase können diese Symptome verursachen. Was ich tue: Ich verwende ein Infrarot-Thermometer. Nachdem der Motor warm ist und der Thermostat geöffnet sein sollte, prüfe ich die Temperatur der oberen und unteren Kühlerleitungen. Ein gesundes Kühlsystem mit funktionierender Wasserpumpe sollte einen deutlichen Temperaturabfall – normalerweise 20–30 °F – zwischen der oberen (heiß) und unteren (kühler, nach Durchlauf durch den Kühler) Leitung zeigen. Wenn die Temperaturen nahezu identisch sind oder die untere Leitung immer noch sehr heiß ist, zirkuliert die Pumpe das Kühlmittel nicht effektiv. Sie sollten auch auf Verbrennungsgase im Kühlmittel prüfen (Zylinderkopfdichtungstest) und sicherstellen, dass der Thermostat korrekt öffnet.

Für Kühlmittel im Motoröl:

Dies ist der große Fall. Sie können nicht einfach auf den Ölmessstab schauen und sagen „Wasserpumpe“. Obwohl es die interne Dichtung der Pumpe sein kann, ist es oft ein viel größeres Problem. Mein entscheidender Test: Ich lasse das Öl ab und entferne die Ölwanne. Dann bringe ich leicht 10–12 psi Druck im Kühlsystem auf. Mit abgenommener Wanne können Sie visuell nach Kühlmittelauslaufen suchen. Wenn Sie sehen, dass es aus dem Bereich der Pumpen-Antriebswelle oder ihrer Befestigung tropft, ist die Pumpe schuld. Wenn es woanders herkommt, z. B. zwischen Block und Kopf, haben Sie eine Zylinderkopfdichtung oder Schlimmeres. Dies ist kein Job für einen Hobby-Mechaniker und keine Diagnose, die man auf die leichte Schulter nehmen sollte.

Die Reparatur: Es ist eine Steuerzeitenarbeit, kein einfacher Pumpentausch

Ich sage es klar: Diese Reparatur ist nichts für Anfänger. Wenn Sie sich nicht mit Steuerkettenarbeiten auskennen, ist dies ein Job für einen Fachmann. Sie schrauben nicht einfach eine Pumpe ab – Sie arbeiten tief im Steuerzeiten-System des Motors. Ein einziger Fehler, und Sie kaufen einen neuen Motor.

Zwingender Austausch: Keine Reparatur bei internen Schäden

Wenn Sie Lagergeräusche, Laufradschaden oder ein internes Dichtungsleck (Kühlmittel im Öl) haben, ist die Pumpe eine geschlossene Einheit und kann nicht repariert werden. Der Austausch ist zwingend erforderlich. Selbst ein kleines äußeres Leck am Pumpengehäuse oder der Montagefläche bedeutet, dass die Einheit ausgebaut werden muss. Sie können sie nicht vor Ort neu dichten.

Der Ablauf und kritische Werkzeuge:

Um diese Arbeit richtig zu erledigen, benötigen Sie spezielle Werkzeuge: einen Steuerketten-Spanner-Verriegelungsadapter, Nockenwellen-Verriegelungsstifte und ein Werkzeug zum Halten der Kurbelwellenscheibe. Ein gutes Drehmomentschlüssel (sowohl Zoll-Pfund- als auch Fuß-Pfund-fähig) ist unverzichtbar. Sie müssen die Steuerabdeckung entfernen, die Nockenwellen verriegeln, die Kettenspannung lösen und dann alles mit exakten Drehmomentvorgaben wieder zusammenbauen. Deshalb sind die Arbeitskosten so hoch – es ist im Wesentlichen eine Steuerkettenarbeit.

• Pumpen-Befestigungsschrauben: Diese sind empfindlich. Ziehen Sie sie mit 89 in-lbs (10 Nm) an. Überdrehen Sie sie nicht, sonst reißen Sie das Aluminiumgehäuse und müssen eine neue Pumpe kaufen.
• Kurbelwellenscheiben-Schraube: Dies ist eine Einweg-Dehnverschraubung. Ziehen Sie sie mit 85 ft-lbs (115 Nm) plus einer zusätzlichen 90-Grad-Drehung an. Verwenden Sie sie NICHT erneut. Wenn sie sich löst, zerstört sie die Vorderseite Ihres Motors.

Während Sie schon dabei sind:

Da Sie bereits so viel Arbeit investieren, ist es klug, einige andere Teile mit auszutauschen. Die vordere Kurbelwellendichtung befindet sich direkt hinter der Scheibe – tauschen Sie sie aus. Verwenden Sie frisches Kühlmittel – Motorcraft Orange VC-3DIL-B oder ein gleichwertiges Produkt, das der Ford-Spezifikation WSS-M97B44-D entspricht, ist entscheidend. Prüfen Sie auch die Steuerketten-Führungen und Spanner. Bei hoch gelaufenen Motoren sind diese oft verschlissen und sollten ersetzt werden, um zukünftige Steuerprobleme zu vermeiden. Befolgen Sie immer, immer das Ford-Werkstatthandbuch (Abschnitt 303-01) exakt. Ein übersehener Schritt, wie das falsche Verriegeln der Nockenwellen, kann zu Ventil-Kolben-Kontakt und verbogenen Ventilen führen. Ich habe gesehen, wie dieser Fehler Menschen Tausende gekostet hat.

Die „vorübergehende“ Lösung (mit äußerster Vorsicht verwenden):

Wenn Sie ein kleines äußeres Auslaufen durch Gussporosität (kein Dichtungs- oder Dichtungsdefekt) haben und das Auto unbedingt zur Werkstatt bringen müssen, kann ein hochwertiges Dichtmittel für Aluminium-Kühlsysteme möglicherweise das Leck vorübergehend verlangsamen. Aber ich sage Ihnen jetzt: Diese Produkte sind eine letzte Rettung. Sie können Kühlerrohre, Heizkörper und Thermostatkanäle verstopfen. Sie sind KEINE Lösung für Lagergeräusche, Laufradschaden oder Kühlmittel im Öl. Dies ist ausschließlich eine „nach Hause bringen“-Maßnahme. Sobald Sie eines verwenden, planen Sie eine Spülung und möglicherweise den Austausch anderer Kühlsystemkomponenten in Zukunft, da Rückstände zukünftige Reparaturen beeinträchtigen können.

Bestätigung, dass die Arbeit richtig erledigt wurde

Einfach alles wieder zusammenzuschrauben reicht nicht. Sie müssen die Reparatur validieren. Ich führe immer diese drei Tests durch:

1. Druckprüfung des Kühlsystems:

Nach dem Befüllen und Entlüften bringen Sie 16 psi Druck auf (kalter Motor) und lassen es mindestens 20 Minuten stehen. Es sollte keinen Druckverlust und absolut keine Undichtigkeit an der Pumpe oder der Steuerabdeckung geben. Jede Leckage bedeutet, dass etwas nicht richtig abgedichtet oder angezogen wurde. Gehen Sie zurück und überprüfen Sie Ihre Arbeit.

2. Thermische Zyklus-Validierung:

Befüllen und entlüften Sie das System erneut – Luftblasen sind bei diesen Motoren häufig. Lassen Sie den Motor mit aufgesetztem Kühlerdeckel auf Betriebstemperatur laufen und bestätigen Sie, dass beide elektrischen Kühlerlüfter ein- und ausschalten. Lassen Sie den Motor dann über Nacht vollständig abkühlen. Prüfen Sie den Kühlmittelfüllstand im Entlüftungsbehälter. Wiederholen Sie diesen Zyklus noch zweimal. Es sollte kein Kühlmittelverlust auftreten. Wenn der Pegel sinkt, haben Sie entweder eine übersehene Leckage oder eine Luftblase, die Sie entfernen müssen.

3. Lagergeräusch-Prüfung:

Verwenden Sie ein Mechaniker-Stethoskop an der Steuerabdeckung in der Nähe der Pumpe. Hören Sie im Leerlauf, bei 1500 U/min und bei 2500 U/min. Sie sollten nur normale mechanische Motorgeräusche hören. Jedes Rumpeln, Knirschen oder Heulen deutet auf ein defektes Lager in der neuen Pumpe (ja, das kommt vor) oder ein Montageproblem hin. Diese Tests erfordern einen Druckprüfer, ein Infrarot-Thermometer und ein Stethoskop – grundlegende Werkzeuge für jede ernsthafte Arbeit.

Kosten, Risiken und die schwierigen Entscheidungen

Diese Reparatur ist nicht billig und nicht einfach. Sie müssen mit erheblichem Zeitaufwand und Geld rechnen.

Die Arbeitskosten sind hoch, weil es, wie gesagt, eine Steuerzeitenarbeit ist. Sie zahlen für Präzision und Fachkenntnis. Ein einziger Fehler, und die Rechnung von 900–1.600 $ wird zu einem Motor-Neuaufbau oder -ersatz ab 3.000 $. Ich habe zu viele Heimwerker gesehen, die hier überfordert waren.

Hier ist die Realitätsprüfung, die ich meinen Kunden gebe: Wenn Ihr Auto über 150.000 Meilen hat und diese Reparatur mehr als 40 % des aktuellen Fahrzeugwerts kostet, müssen Sie Ihre Optionen sorgfältig abwägen. Manchmal ist ein guter gebrauchter Langblock oder ein Neumotor langfristig kostengünstiger, besonders wenn andere Komponenten wie die Ölpumpe oder die Steuerkette ebenfalls altersbedingt verschlissen sind. Es ist eine harte Entscheidung, aber eine notwendige.

Vorbeugung und Früherkennung: Mein bester Rat

Sie können Verschleiß nicht verhindern, aber Sie können ihn definitiv verlangsamen. Es kommt alles auf eine intelligente Wartung an.

Verwenden Sie das richtige Kühlmittel, Punkt.

Dies ist nicht verhandelbar. Verwenden Sie ausschließlich das für Ihren Motor vorgeschriebene Kühlmittel: Motorcraft Orange VC-3DIL-B oder ein hochwertiges Äquivalent, das ausdrücklich der Ford-Spezifikation WSS-M97B44-D entspricht. Ich kann das nicht genug betonen. Das Mischen von Kühlmitteln, selbst wenn sie „kompatibel“ sind, kann chemische Reaktionen auslösen, die Schlamm, ätzende Säuren und abrasive Partikel bilden. Dieses Zeug frisst Dichtungen und Lager auf und beschleunigt den Pumpenausfall. Ich habe den Schaden mit eigenen Augen gesehen.

Prüfen Sie Ihre Riemenspannung:

Prüfen Sie regelmäßig die Spannung Ihres Keilrippenriemens. Ein loser oder glasiger Riemen kann Schwingungen verursachen, die direkt in die Kurbelwelle übertragen werden – und genau, vorzeitigen Schaden am Wasserpumpenlager verursachen. Wenn Sie beim Beschleunigen ein Heulgeräusch hören, ignorieren Sie es nicht. Es könnte ein Anzeichen für ein ausfallendes Nebenaggregat sein – oder dafür, dass Ihre Wasserpumpe auszufallen beginnt. (Hier erfahren Sie mehr dazu.)

Und schließlich: Wenn Sie nach einer Motorreparatur mit Überhitzung zu kämpfen haben, besonders nachdem Sie den Motorraum gereinigt haben, denken Sie an Feuchtigkeit oder Kontamination elektrischer Bauteile. Moderne Motorräume sind voll mit empfindlicher Elektronik, und manchmal verursachen die einfachsten Dinge die seltsamsten Probleme. (Lesen Sie diesen Artikel über das Waschen des Motorraums oder diesen über Feuchtigkeit und Leistungsumrichter für verwandte Probleme.)
