Typische Ausfälle an Lüfterrelais und Sicherungen bei VW/Audi TSI-Motoren

Okay, sprechen wir über Kühllüfter an Ihrem VW oder Audi mit dem 2.0L TSI-Motor – besonders auf der EA888-Plattform. Ich habe schon mehr als genug davon in der Werkstatt gesehen, und ein defektes Kühllüfterrelais oder eine durchgebrannte Sicherung ist eine häufige Ursache. Aber hier ist der Haken: Es ist nicht immer so einfach, wie es scheint, und es zu ignorieren kann aus einer günstigen Reparatur eine katastrophale Motorinstandsetzung machen. Tauchen wir ein.

Wenn Ihr Kühlsystem ausfällt, sind die Symptome meist ziemlich klar, aber sie können Sie glauben lassen, es sei etwas Schlimmeres. Das offensichtlichste Zeichen? Die Kühlerlüfter drehen sich einfach nicht, wenn sie sollten. Sie bemerken, dass sich Ihr Temperaturanzeiger langsam erhöht, manchmal sogar bis in den roten Bereich, besonders wenn Sie im Stau stehen, an einer Ampel im Leerlauf sind oder langsam fahren. Sobald Sie jedoch Geschwindigkeit aufnehmen und Luft durch den Kühlergrill strömt, sinkt die Temperatur wieder auf Normalniveau. Dieses Muster – Überhitzung bei niedriger Geschwindigkeit oder im Leerlauf, normale Temperaturen auf der Autobahn – ist ein eindeutiger Hinweis auf ein Lüfterproblem.

Ein weiterer wichtiger Hinweis, der oft übersehen wird, ist Ihre Klimaanlage. Der Klimakondensator befindet sich direkt vor dem Kühler und ist auf dieselben Lüfter angewiesen, um Wärme abzuleiten. Wenn die Lüfter nicht funktionieren, steigt der Druck auf der Hochdruckseite des Klimasystems stark an. Der Kompressor schaltet sich dann zur Selbstschutz ab, und plötzlich kommt warme Luft aus den Lüftungsschlitzen, selbst wenn die Klimaanlage voll aufgedreht ist. Das ist frustrierend, aber es ist ein Symptom.

Manchmal ist es genau umgekehrt: Die Lüfter laufen sofort nach dem Einschalten des Zündschlüssels kontinuierlich mit hoher Drehzahl, selbst wenn der Motor eiskalt ist. Das ist ein klassisches Anzeichen für ein verklebtes Relais oder einen Fehler im Steuerkreis. Und glauben Sie mir, Sie wollen das nicht unbeaufsichtigt lassen; es wird Ihre Batterie über Nacht schneller entladen, als Sie „Abschleppdienst“ sagen können.

Dass die Lüfter nicht laufen, bedeutet nicht automatisch, dass das Relais oder die Sicherung defekt ist. Ich habe unzählige Heimwerker und sogar einige unerfahrene Mechaniker gesehen, die Teile austauschen, ohne das Problem zu lösen. Die eigentliche Ursache könnte ein blockierter Lüftermotor, ein beschädigter Draht, ein fehlerhafter Kühlmitteltemperatursensor oder sogar ein Fehler im Motorsteuergerät (ECM) sein. Deshalb brauchen Sie einen systematischen Ansatz. So gehe ich vor:

Szenario 1: Lüfter sind völlig stumm, Sicherung sieht gut aus

Dies ist wahrscheinlich der häufigste Fall. Der Motor ist heiß, die Klimaanlage ist eingeschaltet, aber die Lüfter sitzen einfach da. Als Erstes nehme ich mein Diagnosegerät – etwas wie VCDS oder ODIS ist ideal für VW/Audi. Ich gehe in das Motorsteuermodul und versuche, die Lüfter manuell einzuschalten, sowohl auf niedriger als auch auf hoher Drehzahl. Währenddessen höre ich genau hin. Kann ich das Relais klicken hören? Manchmal lege ich sogar meine Hand auf das Relais selbst (normalerweise als J271 gekennzeichnet, ein schwarzer Würfel im Motorraum-Sicherungskasten), um das Klicken zu spüren.

Wenn das Diagnosegerät die Lüfter einschaltet und ich das Relais klicken höre, die Lüfter aber immer noch nicht laufen, weiß ich, dass das Relais das Signal erhält. Als Nächstes ziehe ich das Relais heraus und prüfe, ob Spannung anliegt. Anschluss 30 sollte ständige Batteriespannung haben. Anschluss 85 sollte beim Einschalten ein Masse-Signal vom ECM erhalten. Wenn das in Ordnung ist, prüfe ich Anschluss 87 – das ist die Ausgangsleitung zu den Lüftern. Wenn bei aktiviertem Relais keine Spannung an 87 anliegt, aber Spannung an 30 ankommt, ist das Relais defekt. Entweder ist die Spule durchgebrannt oder die internen Kontakte sind verschweißt oder verbrannt.

Wenn das Relais klickt und Spannung ausgibt, die Lüfter aber immer noch nicht laufen, dann untersuche ich die Verkabelung vom Relais zu den Lüftermotoren oder die Motoren selbst. Ein Unterbrechung in der Leitung oder ein ausgefallener Motor ist der nächste logische Schritt.

Szenario 2: Die Sicherung durchbrennt immer wieder

Eine durchgebrannte Sicherung (oft die 40-Ampere-Lüfterkreissicherung, als SA6 im Motorraum-Sicherungskasten gekennzeichnet) ist nicht das Problem; sie ist ein Symptom. Die Sicherung erfüllt ihre Funktion und schützt den Stromkreis vor zu hohem Strom. Wenn Sie einfach eine neue Sicherung einsetzen, wird sie wahrscheinlich erneut durchbrennen oder noch schlimmer, Schäden verursachen.

Wenn ich eine durchgebrannte Sicherung sehe, vermute ich sofort einen Kurzschluss gegen Masse in der Stromzuführung oder, noch häufiger, einen blockierten Lüftermotor, der zu viel Strom zieht. Um dies zu bestätigen, führe ich einen Stromverbrauchstest durch. Ich schalte mein Multimeter in Reihe an den Sicherungshalter, stelle es auf die 10A- oder höhere Skala (einige Messgeräte haben eine 20A- oder 30A-Einstellung, oder Sie benötigen ein Stromzangenmessgerät für höhere Ampere). Dann schalte ich die Lüfter auf niedriger Drehzahl ein. Ein gesunder kombinierter Stromverbrauch beider Lüfter liegt normalerweise zwischen 10 und 25 Ampere. Wenn ich sehe, dass der Wert auf 40 Ampere oder mehr springt, weiß ich, dass ein Motor ausfällt oder ein schwerer Kurzschluss vorliegt. Wenn der Stromverbrauch normal ist, die Sicherung aber trotzdem durchbrennt, suche ich nach Widerstand im Sicherungshalter selbst oder schlechtem Kontaktsitz, was Wärme erzeugt und die Sicherung schmilzt.

Szenario 3: Lüfter schalten sich nicht ab

Dieser Fall ist lästig, besonders wenn er die Batterie entlädt. Wenn die Lüfter kontinuierlich laufen, selbst wenn der Motor kalt ist oder der Zündschlüssel ausgeschaltet ist, ziehe ich als Erstes das Lüfterrelais heraus. Wenn die Lüfter stoppen, bedeutet das, dass das Relais intern verklebt ist (Kontakte verschweißt). Wenn sie weiterlaufen, obwohl das Relais entfernt ist, haben Sie einen Kurzschluss im Stromkreis, der das Relais komplett umgeht – das ist ein Verkabelungs-Albtraum.

Wenn das Herausziehen des Relais die Lüfter stoppt, prüfe ich Anschluss 85 (die Steuerseite) auf ein dauerhaftes Masse-Signal, während der Zündschlüssel eingeschaltet ist. Wenn das ECM oder ein Sensor (wie ein Kühlmitteltemperatursensor oder ein Klimadrucksensor) fälschlicherweise die Lüfter einschaltet, sehen Sie dort ein andauerndes Masse-Signal. Ein Diagnosegerät ist hier entscheidend, um Live-Daten dieser Sensoren zu überwachen. Wenn die Kühlmitteltemperatur -40°C oder 150°C anzeigt, ist das ein defekter Sensor, der dem ECM sagt, in Panik zu geraten und die Lüfter laufen zu lassen.

Warum geben diese Relais und Sicherungen auf? Meistens ist es eine Kombination aus Hitze, Strom und Zeit. Nehmen wir das J271-Lüfterrelais. Jedes Mal, wenn diese großen Lüfter anspringen, müssen die internen Kontakte des Relais einen erheblichen Einschaltstrom bewältigen – manchmal über 30 Ampere kurzzeitig. Dieser Stromstoß erzeugt winzige elektrische Lichtbögen an den Kontakten. Nach Tausenden von Zyklen führt dieses Lichtbogenschweißen zur Abnutzung der Kontaktfläche. Irgendwann sind die Kontakte entweder so stark ausgefranst, dass sie keinen Strom mehr leiten können (keine Lüfter), oder sie verschweißen sich durch die Hitze (Lüfter laufen dauerhaft). Auch die Spule im Relais kann durch ständige Wärmebelastung unter der Motorhaube versagen, besonders bei aufgeladenen Motoren wie dem EA888, die ohnehin heiß laufen.

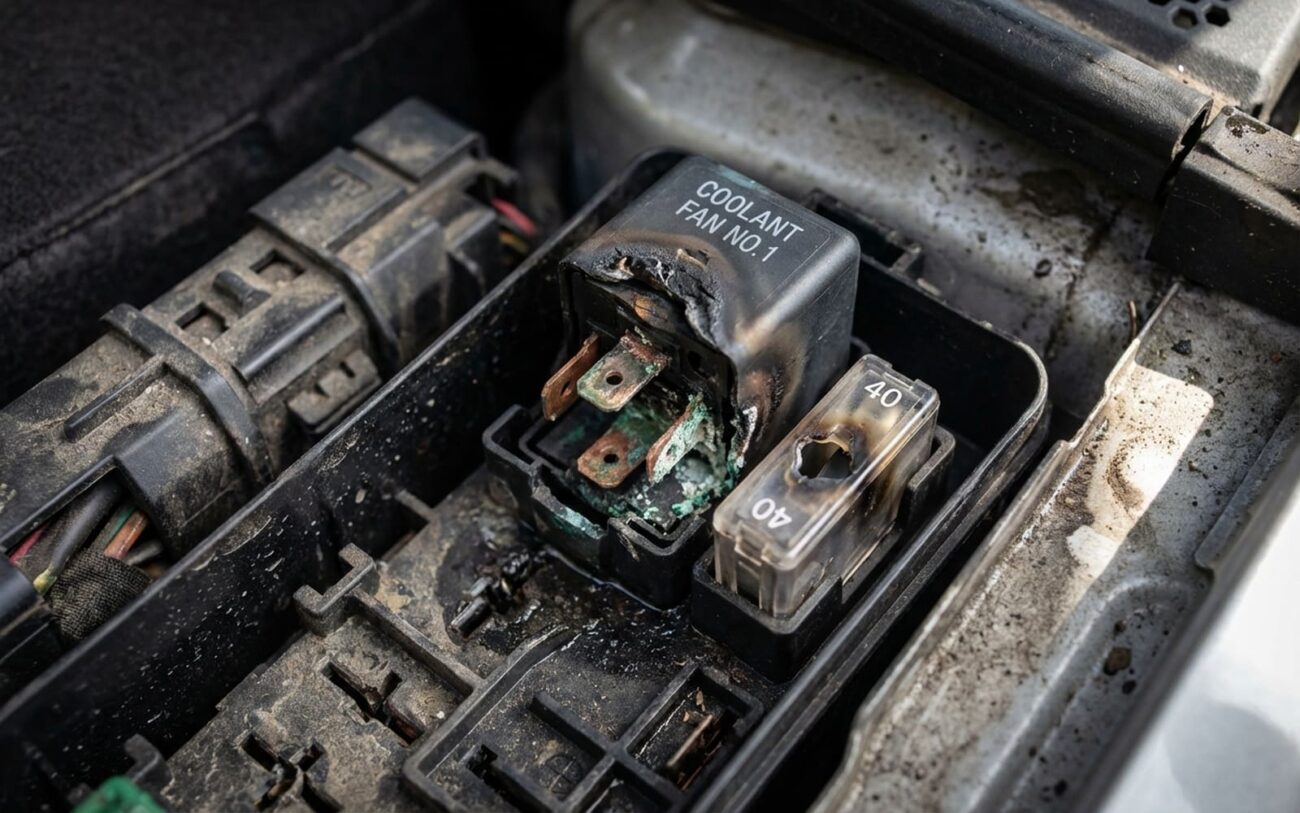

Dann gibt es noch Korrosion. Feuchtigkeit und Straßenschmutz, besonders in Gegenden, wo die Straßen gesalzen werden, dringen im Laufe der Zeit gerne in den Sicherungskasten ein. Das führt zu Oxidation an den Relais- und Sicherungsstiften. Korrosion erhöht den elektrischen Widerstand, und Widerstand erzeugt Wärme. Ich habe Relais herausgenommen, bei denen das Kunststoffgehäuse teilweise geschmolzen war und die Sicherungskontaktbuchse braun verfärbt war. Das ist nicht nur ein defektes Teil; das ist ein Warnsignal für ein wachsendes elektrisches Problem, das schon eine Weile vor sich hin köchelt.

Was die 40-Ampere-Sicherung betrifft, scheitert sie meist an thermischer Ermüdung durch wiederholte Heiz- und Kühlzyklen oder an schlechtem Kontakt im Sicherungshalter. Aber denken Sie immer daran: Eine durchgebrannte Sicherung ist fast immer ein Symptom, nicht die Ursache. Wenn ein Lüftermotor blockiert und versucht, 80 Ampere zu ziehen, erfüllt die Sicherung ihre Funktion, indem sie durchbrennt. Ersetzen Sie die Sicherung, ohne den Motor zu reparieren, und Sie legen sich für exakt denselben Fehler erneut aufs Kreuz, meist zum denkbar ungünstigsten Zeitpunkt.

Nachdem Sie das Problem diagnostiziert haben, hier ist, wie Sie je nach Befund vorgehen sollten:

Nach Abschluss jeder Reparatur, sei es ein einfacher Relaiswechsel oder ein kompletter Lüftermotorersatz, müssen Sie diese unbedingt überprüfen. Gehen Sie nicht davon aus, dass alles in Ordnung ist. Starten Sie das Auto, lassen Sie es warm werden und behalten Sie den Temperaturmesser im Auge. Schalten Sie die Klimaanlage auf Maximum – das sollte die Lüfter aktivieren. Wenn Sie ein Diagnosegerät haben, überwachen Sie die Kühlmitteltemperatur und die Lüfterdrehzahl in Prozent. Stellen Sie sicher, dass die Lüfter beim Befehl anspringen und die Temperatur effektiv senken.

Um zu verhindern, dass dieses Problem zurückkehrt, empfehle ich einige einfache Gewohnheiten:

• Wenn Sie ein neues Relais oder eine neue Sicherung einbauen, tragen Sie einen kleinen Tropfen Kontaktfett auf die Anschlüsse auf. Es hilft, Feuchtigkeit abzuwehren und verlangsamt Korrosion, die eine große Todesursache für diese Bauteile ist.

• Schauen Sie ab und zu auf Ihre Lüfterflügel. Wenn sie mit Blättern, Schmutz verstopft sind oder sich steif anfühlen, wenn Sie sie per Hand drehen (natürlich mit ausgeschaltetem Motor!), reinigen Sie sie. Jede zusätzliche Belastung erhöht den Stromverbrauch und verkürzt die Lebensdauer Ihrer Motoren und Relais.

• Hören Sie auf Ihr Auto. An einem heißen Tag ist es völlig normal, nach dem Ausschalten des Motors die Kühllüfter eine Minute oder zwei weiterlaufen zu hören. Wenn dieses Geräusch plötzlich verschwindet, ist das Ihr Frühwarnsystem, das Ihnen sagt, dass Sie nachforschen sollten.

• Und schließlich: Jedes Mal, wenn Sie den Ölstand prüfen, werfen Sie einen zusätzlichen Blick auf den Sicherungskasten. Achten Sie auf Anzeichen von verfärbtem Kunststoff, verformten Relaissockeln oder einem schwachen Brandgeruch. Ein frühzeitiges Erkennen einer leichten Überhitzung kann Sie vor einer 1.000-Dollar-Sicherungskastenreparatur in der Zukunft bewahren. Diese Aufmerksamkeit ist es, die diese TSI-Motoren über 150.000 Meilen und darüber hinaus stark laufen lässt.

Die Reparaturkosten können je nach tatsächlichem Defekt stark schwanken. Hier ist eine realistische Aufschlüsselung dessen, was ich typischerweise sehe:
