Häufige Thermostatdefekte bei 4-Zylinder Volvo XC90 Modellen (ab Baujahr 2015)

Okay, sprechen wir über den Volvo XC90 ab 2015, insbesondere über diese Vierzylinder Drive-E Motoren. Als Techniker, der schon mehr Volvo unter der Haube hatte, als ich zählen kann, kann ich Ihnen direkt sagen: Thermostatprobleme bei diesen Fahrzeugen sind häufig und oft missverstanden. Dies ist nicht das Thermostat Ihres Großvaters; es handelt sich um ein elektrisch gesteuertes Bauteil, das in ein ziemlich ausgeklügeltes Kühlsystem integriert ist. Es regelt alles – von der Kühlung des Turboladers bis hin zur Sicherstellung, dass Sie Wärme im Innenraum haben. Wenn es ausfällt, zeigen sich Symptome, die von subtilen Unregelmäßigkeiten bis hin zu schwerwiegendem, motorbeschädigendem Überhitzen reichen.

Das konsequenteste Anzeichen für ein ausfallendes Thermostat, das ich sehe, ist, wenn die Kühlmitteltemperatur einfach nicht „entscheiden kann“. Ein gesunder Motor sollte sich erwärmen und dann eine konstante Betriebstemperatur halten, typischerweise zwischen 90°C und 100°C (194–212°F). Wenn Sie normal fahren und die Anzeige bei etwa 70°C (158°F) bleibt, ist dies ein klassischer Fall eines offenstehenden Thermostats. Der Motor wird niemals warm genug, was schlechte Kraftstoffeffizienz, erhöhte Emissionen und eine Heizung bedeutet, die kaum warme Luft liefert. Langfristig führt dieses kalte Laufverhalten bei diesen Direkteinspritzmotoren zu Kohlenstoffablagerungen und kraftstoffverschmutztem Öl. Vertrauen Sie mir, das wollen Sie nicht.

Wenn nun die Temperatur während normalen Fahrens über 110°C (230°F) steigt und Sie keine offensichtlichen Kühlmittellecks sehen, haben Sie höchstwahrscheinlich ein geschlossenes Thermostat. Das ist die gefährliche Variante. Ohne Kühlmitteldurchfluss zum Kühler baut sich Hitze schnell auf. Ich habe schon Motoren gesehen, bei denen sich Zylinderköpfe verformt haben, Kopfdichtungen gerissen sind und sogar Motorblöcke durch ein einziges schweres Überhitzungsereignis beschädigt wurden. Und ignorieren Sie nicht den mittleren Bereich: unregelmäßige Temperaturschwankungen – etwa zwischen 80°C und 110°C alle paar Minuten – sind oft die früheste Warnung. Das bedeutet meist, dass das Thermostat intermittierend klemmt oder eine Luftblase den Kühlmitteltemperatursensor beeinflusst.

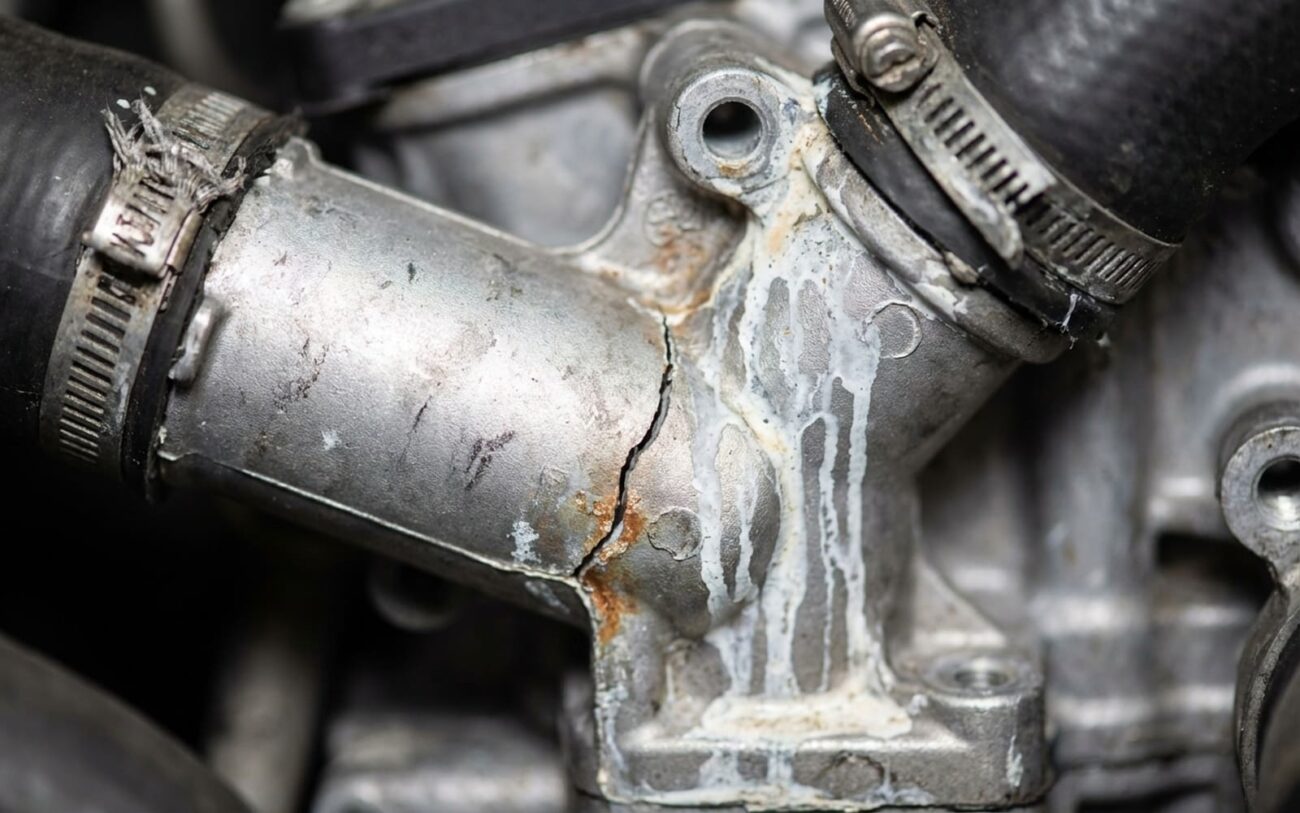

Und immer, immer führen Sie eine Sichtprüfung durch. Öffnen Sie die Motorhaube, wenn der Motor kalt ist. Schauen Sie sich den Thermostatgehäusebereich an – dieser befindet sich normalerweise oben, in der Nähe, wo der obere Kühlerschlauch angeschlossen ist. Getrocknete, krustige Kühlmittelrückstände – weiß, grün oder orange – sind ein Warnsignal. Das ist nicht nur ein kleines Tropfen; oft ist dies das erste Anzeichen dafür, dass das Gehäuse selbst altert oder Risse bekommt. Erkennen Sie es frühzeitig, und Sie können sich möglicherweise eine Abschlepprechnung sparen.

Bevor Sie überhaupt daran denken, Teile auszutauschen, müssen Sie sicherstellen, dass das Thermostat tatsächlich das Problem ist. Viele Kühlungssystemausfälle können einem defekten Thermostat ähneln. Ein fehlerhafter Kühlmitteltemperatursensor kann beispielsweise falsche Werte an den Computer senden und so falsche Warnungen auslösen. Ein verstopfter Kühler oder eine defekte elektrische Kühlmittelpumpe können ebenfalls Überhitzung verursachen. Der Schlüssel hier ist systematisches Testen, nicht Raten.

Ich beginne immer mit einem guten Diagnosescanner. Rufen Sie die Live-Daten des Kühlmitteltemperatursensors (ECT) ab. Dann nehmen Sie Ihr Infrarot-(IR-)Thermometer und richten Sie es auf das Thermostatgehäuse oder den oberen Kühlerschlauch. Wenn Ihr Scanner 70°C anzeigt, aber Ihr IR-Gerät 95°C misst, haben Sie wahrscheinlich einen defekten Sensor, kein defektes Thermostat. Wenn beide Werte übereinstimmen, das Temperaturverhalten aber immer noch nicht stimmt, gehen wir zum Durchflusstest über.

Bei vermuteten niedrigen Temperaturen – das Thermostat könnte offenstehen – führen Sie diesen einfachen Test durch: Starten Sie den kalten Motor. Beobachten Sie den oberen Kühlerschlauch und messen Sie dessen Temperatur mit dem IR-Thermometer. Bei einem intakten System sollte dieser Schlauch mehrere Minuten lang kühl bleiben, während das Thermostat geschlossen ist. Sobald das Kühlmittel etwa 85°C erreicht, öffnet sich das Thermostat, und der Schlauch sollte sich schnell erwärmen. Wenn der obere Schlauch sofort warm wird, nachdem Sie den kalten Motor gestartet haben, hält das Thermostat nicht dicht. Es ist offen.

Wenn Sie mit Überhitzung zu kämpfen haben – ein geschlossenes Thermostat – müssen Sie den Durchfluss durch den Kühler prüfen. Bringen Sie den Motor auf Betriebstemperatur. Messen Sie dann sowohl den oberen als auch den unteren Kühlerschlauch mit Ihrem IR-Thermometer. Ein gesundes System zeigt einen deutlichen Temperaturabfall von oben nach unten, normalerweise 15°C oder mehr. Dieser Abfall zeigt an, dass Kühlmittel durch den Kühler fließt und Wärme abgibt. Wenn beide Schläuche nahezu dieselbe Temperatur haben, fließt Kühlmittel, gibt aber möglicherweise nicht genug Wärme ab (könnte ein Lüfterproblem oder ein teilweise verstopfter Kühler sein). Wenn jedoch der obere Schlauch extrem heiß und der untere kühl ist, liegt ein eingeschränkter Durchfluss vor. Das deutet auf ein geschlossenes Thermostat, einen stark verstopften Kühler oder einen eingeknickten unteren Schlauch hin. Die letzten beiden können Sie normalerweise durch eine gründliche Sichtprüfung und einen Drucktest ausschließen.

Und vergessen Sie nicht die Luftblasen. Diese Drive-E Motoren sind dafür bekannt, Luft im Kühlsystem einzuschließen, besonders nach Arbeiten am Kühlmittel. Eine Luftsperre kann definitiv einem Thermostatversagen ähneln, indem sie die Sensorwerte und den Kühlmitteldurchfluss stört. Wenn kürzlich Arbeiten durchgeführt wurden oder Sie nach einer Kühlmittelservice wechselnde Temperaturen bemerken, könnte das Entlüften des Systems alles sein, was benötigt wird. Ich habe das schon oft erlebt.

Es ist nicht nur Pech. Es gibt handfeste mechanische und konstruktive Gründe, warum diese Bauteile ausfallen. Die Thermostatbaugruppe am Drive-E-Motor ist eine verschlossene, elektrisch gesteuerte Einheit. Sie verfügt über integrierte Sensoren und Bypass-Ventile – ein weiter Weg vom alten Wachspellet-System. Wenn es ausfällt, führe ich das meist auf eines von drei Dingen zurück: Materialermüdung, schlechte Kühlmittelchemie oder unsachgemäße Wartungshistorie.

Das Gehäuse selbst ist ein häufiger Fehlerpunkt. Frühe Modelle verwendeten formgepresste Kunststoffverbunde, die aufgrund der thermischen Zyklen, denen diese Motoren ausgesetzt sind, anfällig für Risse sind. Selbst die späteren Aluminiumversionen können sich verformen, wenn bei einer vorherigen Reparatur die Befestigungsschrauben überdrehmomentiert wurden. Ich habe Gehäuse herausgenommen, die von außen in Ordnung aussahen, aber nach einer Farbeindringprüfung feine Risse an den Schraubenköpfen aufwiesen. Die Dichtfläche ist dünn, und jede Verformung bricht die Dichtung.

Im Inneren verlässt sich das Thermostat auf ein Wachselement und einen elektrischen Stellantrieb, um den Kühlmitteldurchfluss zu steuern. Wenn falsches Kühlmittel verwendet wurde – besonders Nicht-OEM-Typen mit inkompatiblen Korrosionsinhibitoren – kann elektrolytische Korrosion den Mechanismus blockieren. Ich habe defekte Thermostate geöffnet und festgestellt, dass das Wachspellet mit Schlamm verunreinigt war oder der Stellantriebsmotor völlig ausgebrannt war. Das sind keine Verschleißteile; es handelt sich um Präzisionskomponenten, die absolut auf sauberes, richtig formuliertes Kühlmittel angewiesen sind.

Und seien wir ehrlich: Ein Kühlmittelleck an der Gehäusedichtung ist nicht dasselbe wie ein gerissenes Gehäuse. Die Dichtung kann allein altern, besonders wenn die Schrauben nicht korrekt angezogen wurden. Da Thermostat, Gehäuse und Dichtung jedoch normalerweise als eine Baugruppe verkauft werden, ersetzen Sie in der Regel alles sowieso. Gehen Sie aber nicht davon aus, dass ein Leck bedeutet, dass das gesamte Gehäuse defekt ist, ohne es zuerst zu prüfen. Und noch einmal: Eine fehlerhafte Temperaturanzeige könnte vom Sensor kommen, nicht vom Thermostat. Überprüfen Sie immer mit Scan-Tool-Daten und IR-Temperaturmessungen, bevor Sie sich zum Austausch entschließen.

Wie Sie die Reparatur angehen, hängt wirklich davon ab, was tatsächlich kaputt ist, und von Ihrem Komfortgefühl mit modernen Kühlsystemen. Wenn das Gehäuse gerissen oder undicht am Körper ist, bleibt nur der Austausch. Wenn das Thermostat intern klemmt, aber das Gehäuse in Ordnung aussieht, ersetzen Sie trotzdem die gesamte Baugruppe – diese Einheiten sind nicht einzeln reparierbar.

Für Heimwerker mit mittlerem Können ist diese Arbeit durchaus machbar. Ich würde sie [SELBER MACHBAR] einstufen, aber nur, wenn Sie die richtigen Werkzeuge haben. Sie benötigen einen Drehmomentschlüssel, kalibriert in Newtonmetern (Nm), E-Torx-Steckschlüssel (Volvo liebt diese Befestigungen), eine Auffangwanne für Kühlmittel, Original Volvo-Kühlmittel (oder ein zugelassenes Äquivalent) und die komplette OEM-Thermostatgehäusebaugruppe. Prüfen Sie immer genau, was in der Baugruppe enthalten ist; normalerweise sind Thermostat, Dichtungen und manchmal der Kühlmitteltemperatursensor dabei.

Die Drehmomentvorgaben sind absolut entscheidend. Die meisten Befestigungsschrauben für das Volvo-Thermostatgehäuse erfordern etwa 15–20 Nm plus eine zusätzliche Winkeldrehung (oft 90 Grad). Überdrehmoment, selbst nur leicht, kann ein Aluminiumgehäuse verformen oder ein Kunststoffgehäuse zum Reißen bringen. Ich habe mehr Lecks durch Überdrehmoment gesehen als durch tatsächliche Herstellungsfehler. Sie müssen die Reihenfolge und Vorgaben exakt befolgen.

Die größte Herausforderung ist normalerweise nicht das Ausbauen; es ist das Nachfüllen und Entlüften des Systems. Diese Drive-E-Motoren sind dafür bekannt, Luftblasen einzuschließen, was zu falschen Temperaturanzeigen, Überhitzung oder einer Heizung führen kann, die nicht richtig funktioniert. Viele erfordern ein Vakuumfüllwerkzeug, oder Sie müssen das spezifische Entlüftungsverfahren des Fahrzeugs über den Ausgleichsbehälterdeckel verwenden. Einige Modelle benötigen sogar ein Diagnosegerät, um die elektrische Kühlmittelpumpe während des Entlüftens zu aktivieren. Wenn Sie bei diesem Schritt nicht sicher sind, wird die Arbeit schnell zu einem [NUR FÜR PROFESSIONELLE]. Ein guter Betrieb verfügt über die Werkzeuge und Software, um es beim ersten Mal richtig zu machen.

Der Austausch des Teils ist nicht das Ende der Arbeit; es ist erst der Anfang, um zu beweisen, dass die Reparatur funktioniert hat. Sie müssen dies unter realen Bedingungen überprüfen. Zuerst eine gründliche Sichtprüfung: keine Lecks, absolut keine. Dann führen Sie einen Systemdrucktest durch. Drücken Sie das Kühlsystem auf 1,5 bar (22 psi) und überwachen Sie es mindestens 10 Minuten lang. Ein Abfall von weniger als 0,1 bar ist normalerweise akzeptabel. Mehr als das, und Sie haben immer noch ein Leck – möglicherweise durch falsche Sitzung oder eine verbliebene Luftblase.

Seien wir realistisch bezüglich der Kosten. Der Austausch der Thermostatgehäusebaugruppe ist nicht billig, aber ich kann Ihnen garantieren, dass es viel billiger ist, als Motorbeschädigungen durch Ignorieren zu behandeln.

Sehen Sie, Sie können nicht jeden einzelnen Ausfall verhindern, aber Sie können das Risiko dramatisch reduzieren. Der wichtigste Faktor in meinen über 25 Jahren ist die Kühlmittelqualität. Sie müssen ausschließlich Volvo Original Kühlmittel oder ein exaktes Äquivalent verwenden, das die Volvo-Spezifikation VCS 12.1.001 erfüllt. Die Verwendung des falschen Kühlmittels – besonders solcher mit Silikat- oder organischen Säureformulierungen, die von Volvo nicht zugelassen sind – kann elektrolytische Korrosion verursachen, die den Thermostatmechanismus und die Gehäusedichtungen im Laufe der Zeit zerstört. Ich habe das schon zu oft gesehen.
