Häufige Fehler am ESP-Steuergerät in Mercedes W204/W212: Interne Leckage vs. Elektrischer Defekt

Gut, wenn Sie einen Mercedes W204 oder W212 fahren und plötzlich diese drei gefürchteten Lichter – ESP, ABS und BAS – alle auf Ihrem Armaturenbrett aufleuchten, und sich das Bremspedal merkwürdig anfühlt, dann achten Sie genau hin. Ich repariere diese Fahrzeuge seit Jahrzehnten, und was ich typischerweise sehe, ist ein Problem mit dem ESP-Steuergerät, das Mercedes offiziell als N47-3 bezeichnet. Das ist nicht nur irgendein Sensor; es ist das Gehirn und die Muskelkraft der Stabilitäts- und Notbremsanlage Ihres Fahrzeugs, eine elektrohydraulische Einheit unter der Motorhaube in der Nähe der Trennwand zum Innenraum.

Ich habe im Laufe der Jahre Hunderte dieser N47-3-Module ausfallen sehen, und fast jedes Mal läuft es auf eines von zwei Dingen hinaus: einen internen hydraulischen Leck oder einen internen elektrischen Fehler. Von Anfang an zu wissen, worum es sich handelt, kann Ihnen viel Diagnosezeit und, ehrlich gesagt, viel Geld für unnötige Teile ersparen.

Wenn das N47-3-Modul Probleme macht, fallen die Symptome normalerweise in eine von zwei klar unterschiedlichen Kategorien. Zu wissen, mit welcher Sie es zu tun haben, ist der erste große Schritt bei der Diagnose.

1. Hydraulische Fehler: Das absinkende Pedal

Wenn im Modul ein interner hydraulischer Leck vorliegt, ist das häufigste Symptom, das ich sehe, ein Bremspedal, das sich langsam und allmählich bis zum Boden absenkt, wenn Sie es unter gleichmäßigem Druck halten. Stellen Sie sich einen langsamen Leck vor, keinen plötzlichen Abfall. Dies ist besonders auffällig, wenn der Motor läuft. Nun, ein defekter Hauptbremszylinder oder ein undichter Bremssattel können das auch verursachen, aber hier ist der entscheidende Unterschied beim ESP-Modul: Sie werden keinen Flüssigkeitsverlust nach außen sehen. Die Flüssigkeit verlässt das System nicht; sie umgeht interne Hochdruckventile und zirkuliert einfach zurück in den Vorratsbehälter des Moduls. Es ist trügerisch, weil Sie nach einer Pfütze suchen, die gar nicht existiert.

Sie erhalten außerdem typischerweise hartnäckige ESP- oder ABS-Fehlercodes. Diese liegen oft im Bereich 42xx und weisen normalerweise auf Probleme beim Druckaufbau oder Sensorplausibilität hin. Manchmal kann das System sogar eine falsche ABS-Aktivierung während leichter Bremsung auslösen, oder die Bremskraftverstärkung (BAS) fühlt sich schwach an oder fehlt völlig, wenn Sie sie wirklich brauchen.

2. Elektrische Fehler: Das „Weihnachtsbaum“-Armaturenbrett

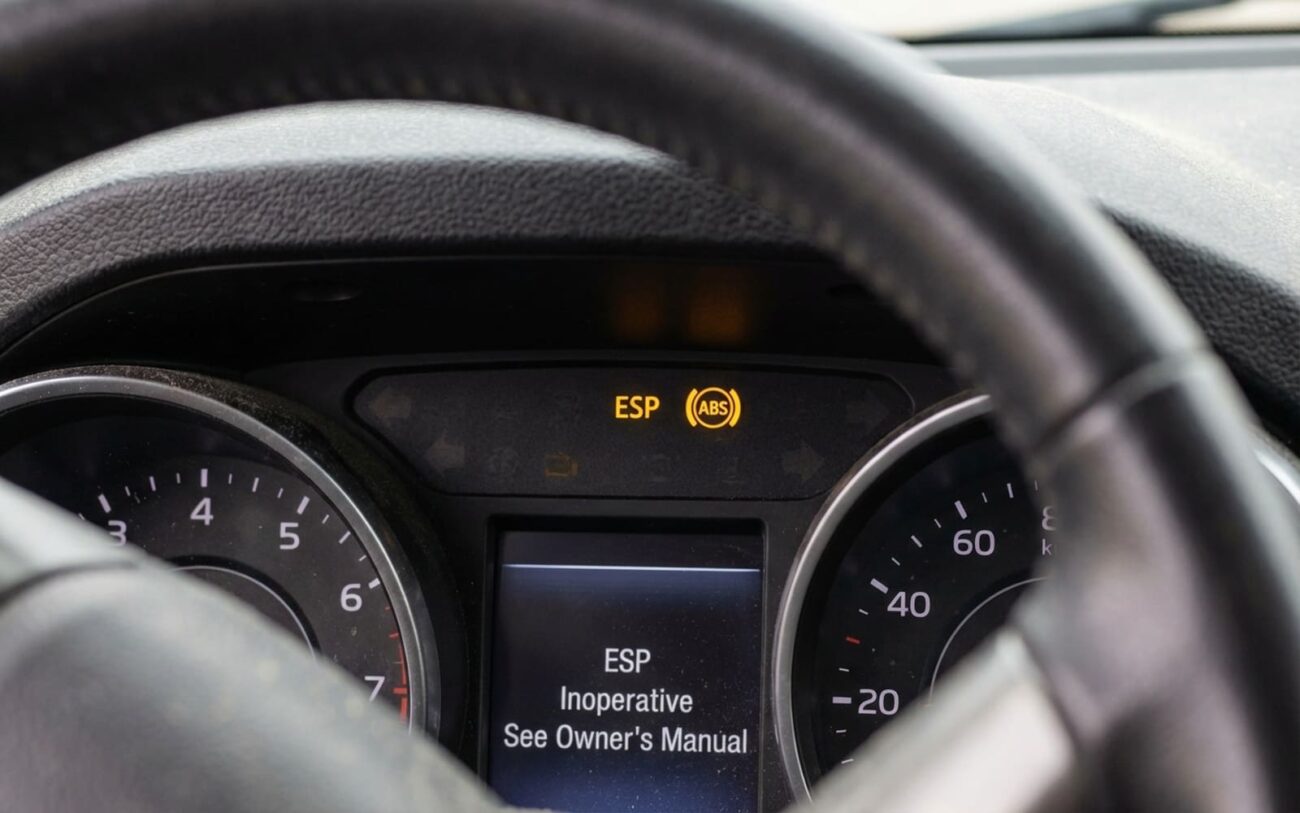

Auf der anderen Seite, wenn es sich um einen internen elektrischen Fehler handelt, bekommen Sie oft das, was ich das „Weihnachtsbaum“-Armaturenbrett nenne. Das bedeutet, ESP, ABS, BAS und manchmal sogar die SRS-Airbag-Warnleuchte leuchten gleichzeitig auf. Die Fehlercodes hier sind meist kommunikationsbezogen – Dinge wie „CAN-Bus-Fehler“, „Kein Signal vom ESP-Modul“ oder „Interner Steuergerätefehler“, typischerweise im Bereich 53xx. Wenn Ihr Diagnosescanner nicht einmal mit dem Modul kommunizieren kann, ist das ein riesiges Warnsignal für einen elektrischen Fehler.

Ein weiterer wichtiger Hinweis ist das Verhalten der VSG-(Hydraulik-)Pumpe. Sie könnte kontinuierlich laufen, selbst wenn Sie das Bremspedal nicht betätigen, oder sie könnte völlig still sein, wenn sie eigentlich ansaugen sollte. Im Gegensatz zu hydraulischen Lecks werden Sie normalerweise keine anfängliche Veränderung im Pedalgefühl spüren, aber machen Sie sich nichts vor: Ihre Stabilitäts- und Notbremsanlagen sind vollständig deaktiviert.

Hören Sie, es ist leicht, vorschnelle Schlüsse zu ziehen, wenn Sie diese Lichter sehen, besonders angesichts des Rufes des N47-3-Moduls. Aber nach über 25 Jahren kann ich Ihnen sagen: Sie müssen zuerst die einfacheren, günstigeren Dinge ausschließen. Ein absinkendes Pedal könnte immer noch ein abgenutzter Hauptbremszylinder sein. Keine Kommunikation? Könnte einfach nur eine durchgebrannte Sicherung oder angeknabberte Kabel sein. Hier können Sie es sich nicht leisten zu raten, besonders wenn ein neues Modul Tausende kosten wird.

Um dies richtig zu diagnostizieren, benötigen Sie ein professionelles Diagnosegerät. Wir sprechen von etwas, das wirklich mit den proprietären Systemen von Mercedes kommunizieren kann – DAS/XENTRY, ein hochwertiger Autel oder ein leistungsfähiger Launch-Scanner. Ein einfacher OBD-II-Leser reicht für diese tiefgehenden Tests nicht aus.

Mein Diagnoseablauf:

Hier ist der Ansatz, den ich in meiner Werkstatt verwende, um das genaue Problem zu identifizieren:

1. Bei absinkendem Bremspedal (vermuteter hydraulischer Leck):

Zuerst bestätigen Sie das Pedalgefühl. Ist es ein langsames, allmähliches Absinken? Wenn ja, ist der nächste Schritt, mit Ihrem erweiterten Scanner den integrierten „Lecktest“ im Aktivierungsmenü des ESP-Moduls durchzuführen. Dieser Test ist speziell für dieses Problem konzipiert. Wenn der Bremsdruck innerhalb von 10 Sekunden um mehr als 15 bar abfällt, während die internen Ventile geschlossen sein sollten, haben Sie einen internen Leck im N47-3-Modul bestätigt. Wenn der Druck gehalten wird, suchen Sie woanders – Hauptbremszylinder, Bremssattel usw.

2. Bei ESP-Warnleuchte mit druckbezogenen Fehlern:

Wenn Sie ESP-Warnleuchten und Fehlercodes im Zusammenhang mit Druck sehen (oft im Bereich 42xx), sollten Sie den „Bremsdruck“-Sensor in den Live-Daten überwachen. Dann verwenden Sie Ihren Scanner, um die Hydraulikpumpe zu aktivieren. Eine intakte Pumpe und ein funktionierender Drucksensor sollten innerhalb weniger Sekunden einen schnellen Druckanstieg zeigen, typischerweise zwischen 140 und 180 bar. Wenn kein Druck aufgebaut wird oder der Sensor unregelmäßig anzeigt, weist dies auf ein internes Modulproblem mit der Pumpe oder dem Sensor selbst hin. Vergessen Sie nicht, häufige externe Ursachen wie einen verstopften Hydraulikspeicher oder einen Leck in einer externen Druckleitung zu prüfen, obwohl diese bei internen Modulfehlern seltener vorkommen.

3. Bei mehreren Warnleuchten und keiner Kommunikation (vermuteter elektrischer Fehler):

Dies ist oft am einfachsten zu bestätigen. Wenn Sie mehrere Warnleuchten (ESP, ABS, BAS, SRS) haben und Ihr Scanner keine Kommunikation mit dem ESP-Modul herstellen kann, liegt wahrscheinlich ein elektrischer Fehler vor. Bevor Sie das Modul jedoch verurteilen, prüfen Sie immer zuerst die Grundlagen:

• Sicherung F32 prüfen: Diese Sicherung versorgt das ESP-Modul mit Strom. Eine durchgebrannte Sicherung ist eine schnelle, günstige Reparatur.

• Spannung und Masse überprüfen: Am Modulstecker prüfen Sie 12 V an den Pins 1 und 2. Stellen Sie sicher, dass Sie auch eine gute Masse haben.

• CAN-Bus-Leitungen prüfen: Testen Sie die CAN-H (~2,75 V) und CAN-L (~2,25 V) Leitungen auf korrekte Spannung. Jede signifikante Abweichung oder wenn eine Leitung tot ist, weist auf ein Kabelproblem oder einen Kurzschluss im Bus hin.

Wenn alle Ihre externen Prüfungen von Spannung, Masse und CAN-Bus in Ordnung sind, das Modul aber immer noch nicht kommuniziert, haben Sie das Problem definitiv auf einen internen elektrischen Fehler innerhalb des N47-3-Moduls selbst eingegrenzt. Dies schließt auch Dinge wie einen defekten Zündschalter aus, der ein Kommunikationsproblem verursachen könnte.

Es ist eine berechtigte Frage: Warum geben diese versiegelten, teuren Bauteile auf? Meiner Erfahrung nach liegt es an einigen häufigen Ursachen, die normalerweise entweder auf der hydraulischen oder elektrischen Seite des Moduls liegen.

Hydraulische Fehler: Verschleiß und Korrosion

Auf der hydraulischen Seite ist es fast immer eine Kombination aus Verschleiß und interner Korrosion. Denken Sie daran: Innerhalb dieses Moduls öffnen und schließen sich winzige Magnetventile unter enormem Druck – bis zu 180 bar – jedes Mal, wenn Ihr ABS- oder ESP-System anspringt. Über Jahre und Tausende von Zyklen hinweg verschleißen die Gummidichtungen an den Ventilen einfach. Sie entwickeln Mikrorisse, verhärten sich und verlieren schließlich ihre Fähigkeit, eine dichte Abdichtung zu bilden. Das ist reiner mechanischer Ermüdungsverschleiß.

Aber genauso oft sehe ich interne Korrosion als Ursache. Dies liegt fast immer an vernachlässigten Bremsflüssigkeitswechseln. Bremsflüssigkeit ist hygroskopisch, das heißt, sie nimmt Feuchtigkeit aus der Luft auf. Wenn Sie sie nicht alle zwei Jahre wechseln, sammelt sich diese Feuchtigkeit an und greift die Aluminiumventilbohrungen im Inneren des Moduls an. Es kommt zu Lochfraß, die Oberflächen werden rau, und dann können die Dichtungen ihre Aufgabe nicht mehr erfüllen. Die Flüssigkeit umgeht die Dichtungen, und Sie bekommen das absinkende Pedal. Es ist ein klassisches Beispiel dafür, wie eine einfache Wartungsmaßnahme zu einem schwerwiegenden Komponentenausfall führen kann.

Elektrische Fehler: Hitze, Feuchtigkeit und Software

Auf der elektrischen Seite sind Hitze und Feuchtigkeit die großen Feinde. Der Pumpenmotor und die Steuerplatine selbst erzeugen bei jedem Betrieb eine beträchtliche Menge an Wärme. Über Jahre hinweg kann diese ständige thermische Ausdehnung und Kontraktion feine Risse in den Lötstellen auf der Haupt-CPU oder den Leistungstransistoren verursachen. Ich habe diese unter dem Mikroskop oft gesehen – diese winzigen Brüche sind es, die intermittierende Kommunikationsprobleme oder den kompletten Ausfall des Moduls verursachen, besonders bei älteren Einheiten.

Feuchtigkeit ist ein weiterer Killer. Wenn Wasser die Dichtung des Hauptsteckers überwindet – vielleicht durch eine aggressive Motorraumwäsche oder durch tiefes Fahren durch Pfützen –, kann es direkt in das Modul eindringen. Sobald es drinnen ist, verursacht es elektrolytische Korrosion auf der Leiterplatte, was für die Elektronik praktisch das Ende bedeutet.

Option 1: Software- und Firmware-Update

Wenn Ihre Diagnose auf ein Softwareproblem hinweist (besonders bei den oben genannten Modellen von 2008–2011), könnte ein Firmware-Update alles sein, was Sie brauchen. Dies erfolgt über DAS/XENTRY mit Online-SCN-Codierung, was bedeutet, dass Ihre Werkstatt Zugriff auf die Backend-Server von Mercedes benötigt. Es ist die günstigste Lösung, wenn sie funktioniert, aber wenn die Hardware tatsächlich beschädigt ist, schlägt das Update entweder fehl oder die Fehlercodes kommen sofort wieder.

Option 2: Modulaustausch (neu oder generalüberholt)

Bei jedem internen hydraulischen Leck oder einem bestätigten elektrischen Hardwarefehler ist der Austausch die einzige zuverlässige Lösung. Diese Bauteile können vor Ort nicht repariert werden. Beim Austausch müssen Sie unbedingt dem offiziellen Mercedes-Entlüftungsprotokoll folgen (WIS-Dokument AR54.10-P-8000SL). Das ist kein einfacher Entlüftungsvorgang; es ist ein mehrstufiger Prozess, der die Ventile und die Pumpe durchläuft, um sicherzustellen, dass jegliche Luft entfernt wird. Glauben Sie mir, Sie wollen keine Luft in diesem System haben.

Und achten Sie genau auf die Drehmomentspezifikationen. Diese sind entscheidend: Bremsleitungsverschraubungen müssen mit 11 Nm angezogen werden, und die Befestigungsschrauben des Moduls mit 8 Nm. Überdrehen Sie die Bremsleitungen, und Sie reißen die Gewinde oder beschädigen das Modulgehäuse. Unterziehen Sie sie, und Sie bekommen Lecks. Verwenden Sie außerdem ausschließlich Mercedes-zugelassene DOT 4+-Flüssigkeit (MB 325.0 Spezifikation). Machen Sie hier keine Kompromisse bei der Flüssigkeit.

Hören Sie, ein neues Modul einzubauen und die Bremsen zu entlüften, ist nicht das Ende der Arbeit. Wenn Sie die Schritte nach der Installation überspringen, funktioniert Ihr ESP-System nicht richtig, und Sie fahren weiterhin mit deaktivierten Sicherheitsfunktionen herum. Genau hier scheitern viele weniger erfahrene Werkstätten.

Hier ist meine Checkliste nach jedem Austausch des N47-3:

• Codierung & Konfiguration: Das neue Modul muss mit einem geeigneten Scanner an Ihre Fahrzeug-VIN codiert werden. Dadurch weiß das Fahrzeug, dass das neue Modul dazugehört.

• Sensorkalibrierung: Sie müssen unbedingt den Lenkwinkelsensor und den Querbeschleunigungssensor kalibrieren. Diese sind entscheidend, damit das ESP-System weiß, was das Fahrzeug tut und wohin es fährt. Ohne ordnungsgemäße Kalibrierung funktioniert das System nicht.

• Funktionstest: Führen Sie den integrierten „ESP-Funktionstest“ über Ihr Diagnosetool durch. Dies überprüft, ob die Pumpe und alle internen Ventile korrekt arbeiten. Es ist eine letzte Hardware-Prüfung.

• Endgültige Leckprüfung: Führen Sie erneut den internen „Lecktest“ durch. Dies bestätigt, dass es mit dem neuen oder generalüberholten Modul keinen internen Druckverlust gibt.

Geben Sie den Schlüssel erst zurück, wenn alle diese Schritte vollständig durchgeführt und verifiziert sind. Die Sicherheit Ihres Kunden hängt davon ab.

Gut, reden wir über Zahlen. Das ist keine billige Reparatur, aber wenn Sie Ihre Optionen und die damit verbundenen Risiken verstehen, können Sie eine fundierte Entscheidung treffen. Dies sind natürlich allgemeine Preisspannen, die je nach Region und Werkstatttarifen variieren können.

Hier ist eine schnelle Übersicht über die typischen Kosten und Risiken, die ich sehe:

Können Sie jeden einzelnen N47-3-Ausfall verhindern? Nein, manche Dinge verschleißen einfach mit Alter und Nutzung. Aber Sie können Ihr Risiko drastisch reduzieren, und ehrlich gesagt, es kommt auf eine einfache, oft übersehene Wartungsmaßnahme an:

Wechseln Sie Ihre Bremsflüssigkeit alle zwei Jahre.

Das ist das wirksamste, was Sie tun können. Bremsflüssigkeit ist hygroskopisch – sie nimmt Feuchtigkeit auf. Diese Feuchtigkeit führt zu interner Korrosion in den empfindlichen hydraulischen Ventilen Ihres ESP-Moduls. Ich habe es immer und immer wieder gesehen. Halten Sie sich an das von Mercedes vorgeschriebene Intervall von zwei Jahren, und verwenden Sie immer MB 325.0 DOT 4+-Flüssigkeit. Sparen Sie hier nicht, es sind buchstäblich Pfennige im Vergleich zu einem neuen Modul.
