OBD2-Buchse defekt? Hier ist mein Diagnose-Handbuch (25 Jahre Erfahrung)
Okay, sprechen wir über eines der frustrierendsten Probleme in der Werkstatt: Die Motorkontrollleuchte leuchtet, du steckst deinen vertrauten Scanner ein, und… nichts. „Keine Verbindung“, „Kommunikation fehlgeschlagen“, „Zeitüberschreitung“. Als würde das Auto einfach schweigen.
Wenn die Anzeigen auf dem Armaturenbrett normal aufleuchten, sobald du den Zündschlüssel drehst, dann weiß ich, dass das Fahrzeug Strom hat und der Hauptcomputer (ECM) aktiv ist. Aber wenn der Scanner mit keinem Modul kommunizieren kann – ECM, TCM, ABS, BCM – dann liegt eine Kommunikationsstörung vor. Und basierend auf dem, was ich in den letzten Jahrzehnten gesehen habe, ist der häufigste Schuld nicht etwa ein ausgefallenes Modul, sondern meistens etwas viel Einfacheres: Korrosion in der OBD2-Buchse selbst.
Signal: ZEITÜBERSCHREITUNG

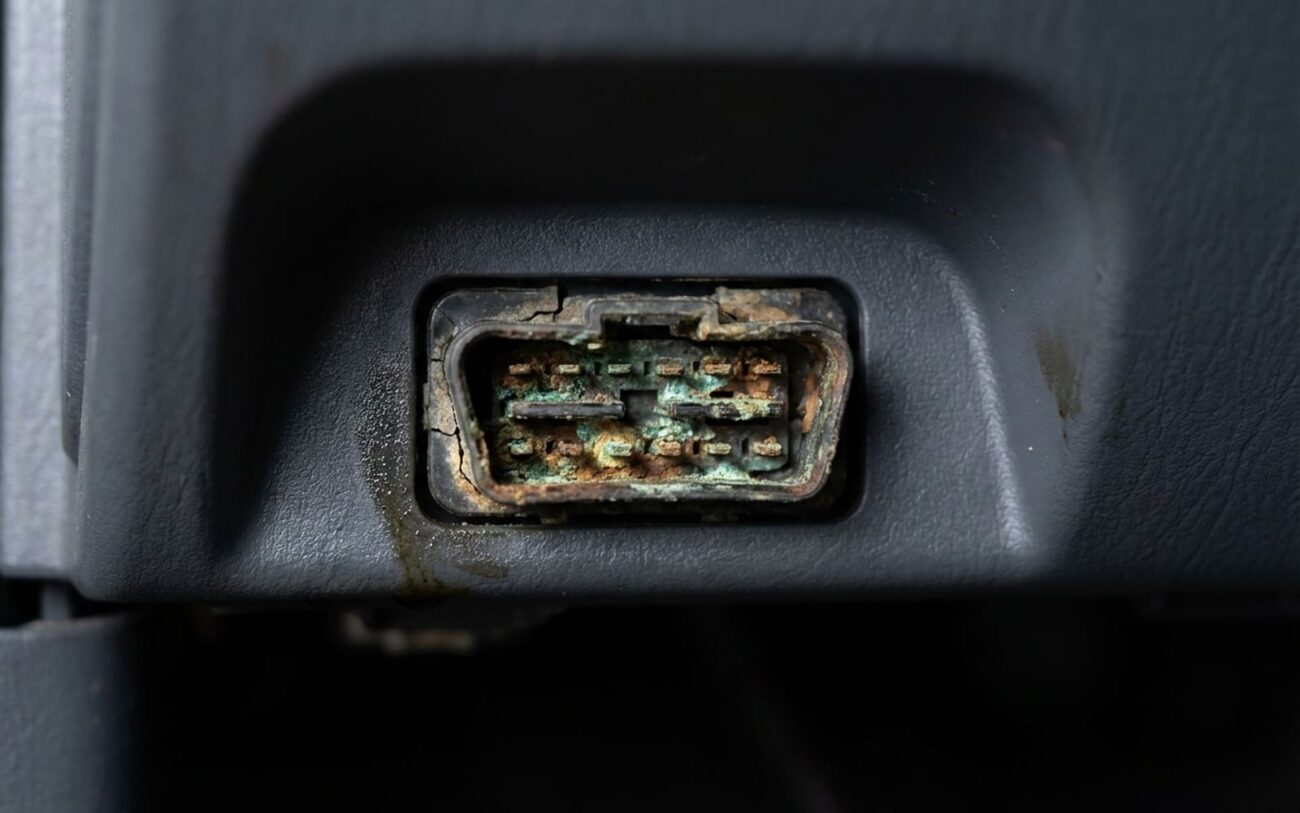

Ich habe auch viele intermittierende Fehler gesehen. Der Scanner verbindet sich heute, aber nach einer nassen Fahrt oder einer feuchten Nacht funktioniert er wieder nicht. Das liegt fast immer an Feuchtigkeit, die dort eindringt, wo sie nichts zu suchen hat. Und wenn du die kleine Abdeckung entfernst (falls vorhanden) und grünlich-blaue Ablagerungen oder schwarze, angefressene Pins siehst? Dann hast du wahrscheinlich das Problem gefunden. Aber ziehe nicht vorschnell Schlüsse; andere Fehler können genau das gleiche Bild erzeugen. Der Schlüssel ist ein systematischer Ansatz.
Warum diese Buchsen versagen: Die üblichen Verdächtigen
Wenn der Datenverbindungsstecker (DLC) selbst das Problem ist, liegt es fast immer an einer von zwei Ursachen: Umweltbelastung oder mechanische Beschädigung.
Die OBD2-Buchse befindet sich meist unterhalb der Instrumententafel, oft in der Nähe des Fahrer-Knies. Das ist ein idealer Ort, um Feuchtigkeit, Streusalz und Luftfeuchtigkeit ausgesetzt zu sein – besonders, wenn du in einer schneereichen oder küstennahen Region lebst oder, wie einige meiner Kunden, die Fußmatten als zweite Getränkeablage nutzt. Diese Kombination aus unterschiedlichen Metallen (den Pins), Feuchtigkeit und Salz erzeugt eine galvanische Zelle. Im Grunde ist es eine winzige Batterie, die langsam aber sicher die Kontakte zerfrisst und Kupfersalze oder schwarze Oxidation hinterlässt, die das Signal unterbricht.
Der andere große Faktor ist mechanische Beschädigung. Ich habe unzählige Buchsen gesehen, bei denen jemand ein billiges Diagnosegerät, einen minderwertigen Aftermarket-Dongle (z. B. für Versicherungstracking) oder einfach unvorsichtig eingesteckt hat. Dadurch können Pins verbogen oder verschoben werden oder die Schutzbeschichtung abgeschürft werden. Sobald diese Beschichtung weg ist, beginnt die Oxidation fast sofort. Und glaub es oder nicht, ich habe sogar Fälle gesehen, bei denen falsch verdrahtete Aftermarket-Geräte Spannung in die DLC zurückgeleitet haben, was den galvanischen Korrosionsprozess stark beschleunigt.
Mein Diagnoseverfahren: Nicht raten, testen
Bevor ich auch nur daran denke, die DLC zu reinigen oder auszutauschen, muss ich andere Probleme ausschließen. Eine defekte OBD2-Buchse und eine durchgebrannte Sicherung sehen für das Diagnosegerät identisch aus. Du brauchst ein digitales Multimeter (DMM) und einen logischen Ansatz. So gehe ich vor:
| Symptom | Was ich zuerst prüfe | Häufige Fehlverdächtige | Mein endgültiger Test |
|---|---|---|---|
| Keine Kommunikation mit Diagnosegerät | Sichtprüfung auf starke Korrosion oder verbogene Pins. | Durchgebrannte OBD2-Sicherung, durchtrenntes Kabel, ausgefallenes Gateway-Modul, defekter ECM. |
Bei eingeschalteter Zündung prüfe Pin 16 (Batteriespannung) mit dem DMM auf +12V. Danach Zündung ausschalten, Batterie abklemmen und den Widerstand zwischen CAN High (Pin 6) und CAN Low (Pin 14) messen. Er sollte etwa 60 Ohm betragen. |
| Intermittierende Verbindung, verschlechtert sich bei Nässe | Auf Feuchtigkeit, weiße/grüne Ablagerungen oder lose Pin-Kontakte prüfen. | Wasser in Unter-Tafel-Modulen, ausfallendes Modul im CAN-Bus, lose Verbindung am Gateway. |
Führe die Tests an Pin 16 und am CAN-Widerstand durch. Dann, mit angeschlossenem Scanner und laufenden Live-Daten (falls möglich), bewege vorsichtig die DLC und ihr Kabel. Jede Unterbrechung weist auf eine lose Verbindung oder beschädigtes Kabel hin. |
Ein Hinweis zum CAN-Bus-Widerstand:
Die meisten modernen Fahrzeuge nutzen einen CAN-Bus zur Kommunikation. Dieses Netzwerk verfügt typischerweise über zwei 120-Ohm-Abschlusswiderstände, jeweils am Ende des Busses. Wenn du den Widerstand zwischen CAN High (Pin 6) und CAN Low (Pin 14) an der DLC misst (mit abgeklemmter Batterie!), solltest du etwa 60 Ohm sehen. Zeigt der Messwert 120 Ohm, ist ein Widerstand unterbrochen. Zeigt er 0 Ohm oder einen sehr niedrigen Wert, liegt ein Kurzschluss vor. Ist er sehr hoch, hast du eine Unterbrechung im Stromkreis.
Reparaturmöglichkeiten: Meine bewährten Lösungen
Reinigung einzelner Pins Selbst machbar
Kompletter Steckerersatz: Meine bevorzugte Methode bei schweren Schäden
Wenn das Kunststoffgehäuse gerissen ist, mehrere Pins stark angegriffen sind oder das Kabelbaum zum Stecker beschädigt ist, tausche ich das Ganze aus. Das ist kein Job für Anfänger. Verwende einen OEM-Steckerverlängerer – hier nicht am falschen Ende sparen. Ich verwende immer dichtende Crimpverbinder oder, noch besser, verlöte die Kabel und verwende anschließend hitzeschrumpfende Schläuche mit Klebeschicht. Das ergibt eine wasserdichte, dauerhafte Verbindung. Verbindungen mit Kabelbindern und Isolierband? Vergiss es. Die versagen unter der Tafel garantiert, und du stehst wieder am Anfang.
Die „Notlösung“ (mit Vorsicht nutzen) Temporär
Reparatur überprüfen: Nicht raten, erneut testen
Nach jeder Reparatur musst du diese unbedingt überprüfen. Bei einer einfachen Pin-Reinigung ist der erste Test einfach: Dein Diagnosegerät sollte sofort eine Verbindung herstellen und mit allen wichtigen Modulen kommunizieren (ECM, TCM, ABS, BCM). Wenn es Probleme gibt, Verbindungen abreißt oder nur mit einigen Modulen spricht, ist die Reparatur nicht vollständig.
Meine Nach-Reparatur-Checkliste:
-
Mit abgeklemmter Batterie erneut den Widerstand zwischen CAN High und CAN Low an der DLC prüfen. Er sollte weiterhin etwa 60 Ohm betragen.
-
Wenn du einen spezifisch korrodierten Pin hattest, prüfe den Widerstand zwischen diesem Pin und seinem Ziel am Gateway-Modul (oder ECM usw.). Er sollte unter 1 Ohm liegen.
-
Führe einen „Wackeltest“ am gesamten Kabelbaum zur DLC durch, während Live-Daten übertragen werden. Achte auf Kommunikationsausfälle. Das entlarvt lose Verbindungen oder feine Kabelbrüche.
-
Stelle sicher, dass dein Scanner mit dem BCM (Body Control Modul) kommunizieren kann. Manchmal kann ein eingefrorenes BCM Netzwerkprobleme vortäuschen, besonders bei älteren GM- oder Ford-Fahrzeugen.
Kosten & Nutzen: Lohnt sich das?
Absolut, es lohnt sich. Du kannst ein modernes Fahrzeug ohne funktionierende OBD2-Buchse nicht richtig warten oder diagnostizieren. Hier eine grobe Übersicht der zu erwartenden Kosten:
Pin-Reinigung (Selbst)
Kosten für elektrischen Kontaktreiniger, kleine Bürsten und Kontaktfett.
Pin-Reinigung (Werkstatt)
Beinhaltet Werkstatt-Diagnose, Arbeitszeit für gründliche Reinigung und Material.
Steckerersatz
Beinhaltet professionelle Diagnose, OEM-Steckerverlängerer und hochwertige, umweltfeste Verbindungen. Die richtige, langfristige Lösung.
Erfolgsquote
Wenn das Problem wirklich nur an der DLC und ihrem unmittelbaren Kabelbaum liegt, haben diese Reparaturen eine sehr hohe Erfolgsquote.
Prävention: Halte die Buchse funktionsfähig
-
Alle 6–12 Monate, besonders in salzhaltigen oder feuchten Klimazonen, die DLC-Abdeckung entfernen und eine dünne Schicht Kontaktfett auf die Pins auftragen. Günstige Versicherung.
-
Vermeide es, Versicherungsdongles oder andere Aftermarket-Geräte langfristig eingesteckt zu lassen. Sie können Feuchtigkeit einschließen und die Pins belasten.
-
Wenn du jemals durch tiefes Wasser fährst (Pfützen, Überschwemmungen), ziehe die DLC-Abdeckung ab und lass den Bereich vollständig austrocknen. Ein kleiner Ventilator kann helfen.
-
Jährlich einfach einen einfachen Fehlerleser anschließen. Wenn er Verbindung herstellt, gut. Wenn er Probleme hat, hast du leichte Oxidation früh erkannt.
