Kann Überhitzung des Wechselrichters dazu führen, dass ein Elektrofahrzeug das Laden automatisch abschaltet?

Gut, sprechen wir über etwas, das für Besitzer von Elektrofahrzeugen und Techniker alike zu einem echten Problem geworden ist: Ihr Elektrofahrzeug schaltet während des Schnellladens ab. Wenn dies passiert, handelt es sich nicht um einen zufälligen Fehler, sondern um die Art und Weise, wie das Fahrzeug um Hilfe schreit – meistens, weil etwas zu heiß wird. Und nach über 25 Jahren unter der Motorhaube weiß ich: Bei thermischen Abschaltungen während des Schnellladens ist in neun von zehn Fällen der Wechselrichter (Inverter) der Hauptverdächtige.

Sie stecken den Stecker ein, das Laden beginnt normal, doch dann – nach einigen Minuten oder kurz vor Erreichen der vollen Ladung – bricht alles ab. Auf dem Display erscheint „Laden gestoppt“, möglicherweise ein thermisches Warnsymbol oder sogar eine vage Meldung wie „Fahrzeug bald warten lassen“. Das ist das Batteriemanagementsystem (BMS) oder der Inverter-Controller, der eingreift, um schwerwiegende Schäden zu verhindern.

Doch bevor es zur vollständigen Abschaltung kommt, gibt es meist ein subtileres Anzeichen: ein Absinken der Ladeleistung. Wenn Sie bemerken, dass die Kilowatt-Zahl früher oder schneller abfällt als früher – besonders an warmen Tagen – dann drosselt das System aktiv. Es versucht, die Wärmeentwicklung zu reduzieren. Das liegt nicht am Ladegerät, sondern am internen thermischen Managementsystem Ihres Fahrzeugs, das auf steigende Temperaturen in den Leistungselektroniken reagiert. Ignorieren Sie diese Frühwarnung, und Sie fordern wiederholte Abschaltungen geradezu heraus.

Der Inverter ist ein kritisches Bauteil. Er ist vollgepackt mit empfindlichen Halbleiterkomponenten – denken Sie an IGBTs oder SiC-MOSFETs –, die die Gleichspannung der Batterie in Wechselspannung für den Motor umwandeln. Dabei entsteht viel Wärme, besonders beim Schnellladen, wenn die Komponenten stark beansprucht werden. Wenn das Kühlsystem für diese Bauteile ausfällt, heizen sie sich übermäßig auf und bilden Hotspots, die nicht nur die Leistung beeinträchtigen, sondern zu einem vollständigen, dauerhaften Ausfall führen können. Auch wenn die Symptome wie eine Überhitzung der Batterie aussehen, liegt das eigentliche Problem oft direkt im Kühlsystem des Inverters oder in dessen internen thermischen Schnittstellen. Diese Unterscheidung zu treffen, ist absolut entscheidend.

Mein Diagnoseansatz: Kein Ratespiel

Nicht jede Ladeunterbrechung bedeutet, dass Ihr Inverter defekt ist. Wir müssen genau herausfinden, was die Abschaltung auslöst. Ist es der Inverter, der Batteriesatz, das Onboard-Ladegerät oder etwas Externes wie ein Kommunikationsproblem mit der Ladestation? Einfach Bauteile in ein Elektrofahrzeug einzubauen, ist der sicherste Weg, Ihr Portemonnaie zu leeren – ein Inverter kann leicht mehrere tausend Dollar kosten, und das noch vor der Arbeitszeit.

Mein erster Schritt ist immer, ein professionelles Diagnosegerät anzuschließen. Ihr allgemeines OBD2-Lesegerät? Vergessen Sie es. Sie brauchen ein Gerät, das tief in die Daten des Hochvolt-Systems eintauchen kann. Ich spreche von der Überwachung von Echtzeit-Temperaturwerten einzelner Komponenten während eines Ladeversuchs. Ohne diese Datenmenge raten Sie nur, und so arbeite ich nicht.

Nachdem ich bestätigt habe, dass der Inverter das Problem ist, geht es darum, was darin versagt. Diese Baugruppen sind versiegelt und komplex, aber nach Jahren der Arbeit daran habe ich einige wiederkehrende Ausfallmuster gesehen.

Manchmal liegt es an einem Herstellungsfehler. Ich habe Porosität in den Aluminiumgussteilen der Kühlplatte oder des Kühlmittelverteilers des Inverters festgestellt. Dies kann zu winzigen Mikrolecks oder langfristig zu schlechtem Wärmeübergang führen, selbst wenn kein Kühlmittel austritt. Innerhalb des Leistungsmoduls selbst kann Delamination zwischen Halbleiterschichten isolierende Lücken erzeugen, sodass Wärme nicht mehr wie vorgesehen abgeführt werden kann.

Häufiger jedoch ist es Ermüdung durch thermisches Zyklen. Schnellladen erhitzt diese Leistungsbausteine, dann kühlen sie ab. Wiederholen Sie das Hunderte oder Tausende Male, und die Lötverbindungen werden schwächer, winzige Risse bilden sich in den Silizium-Chips, und der elektrische Widerstand steigt an. Das erzeugt Hotspots, die das Problem weiter verschlimmern. Dies gilt besonders für Fahrzeuge mit hoher Laufleistung oder solche, die viel Schnellladen erfahren, insbesondere in heißen Klimazonen.

Das thermische Interface-Material (TIM) ist ein weiterer Hauptverursacher. Dabei handelt es sich um Fett, Pads oder phasenwechselnde Materialien, die die Lücke zwischen dem heißen Halbleiter und der Kühlplatte überbrücken. Mit der Zeit kann es durch Ausdehnung und Kontraktion „herausgepumpt“ (verdrängt), austrocknen oder sich vollständig lösen. Wenn das passiert, entsteht eine Luftschicht – und Luft ist ein schlechter Wärmeleiter. Ich habe Fälle gesehen, in denen ein TIM-Ausfall einem komplett ausgebrannten Inverter ähnelte, obwohl eigentlich nur ein ordnungsgemäßer Neuaufbau mit frischem Material nötig war.

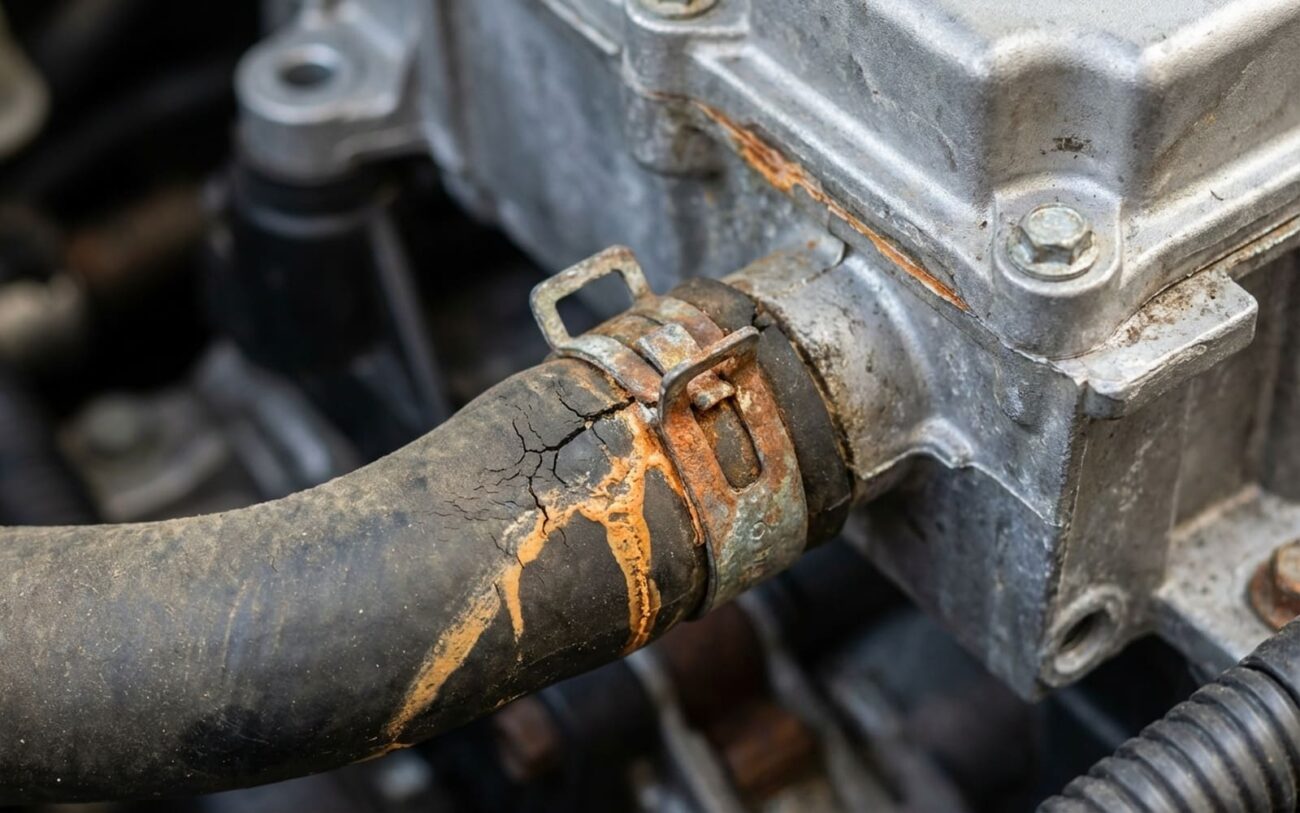

Und vergessen Sie nicht die Korrosion. Die Verwendung des falschen Kühlmittels, das Mischen verschiedener Typen oder das Auslassen der Wechselintervalle kann zu elektrolytischer Korrosion in den engen Kühlmittelkanälen führen. Diese Ablagerungen verengen die Strömung langsam und verringern die Kühlleistung. Manchmal liegt es sogar an elektrischen Problemen: ein früherer Spannungsspitze oder ein Masseproblem könnte einen Halbleiter leicht beschädigt haben, sodass er von da an heißer läuft als vorgesehen.

Und schließlich: Unterschätzen Sie nicht die Software. Ich habe gesehen, dass Hersteller technische Service-Bulletins (TSBs) für Fehler in der Steuerlogik der Inverter-Kühlmittelpumpe herausgegeben haben. Im Grunde wurde die Pumpe während des Schnellladens nicht ausreichend hochgefahren, was zu einem falschen Überhitzungsereignis führte. In solchen Fällen reicht ein einfaches Firmware-Update – kein Hardware-Austausch ist nötig.

Die Reparaturmöglichkeiten hängen vollständig davon ab, was ich finde. Aber lassen Sie mich klarstellen: Das sind KEINE DIY-Arbeiten. Wir sprechen hier von Hochvolt-Systemen, elektrostatischer Entladung (ESD) und Präzisionswerkzeugen. Sicherheit ist hier nicht verhandelbar.

Einfach alles wieder zusammenzubauen ist nicht das Ende der Arbeit. Es ist erst der Anfang der Verifizierung. Eine ordnungsgemäße Reparatur muss unter realen Bedingungen nachgewiesen werden. Hier schneiden viele Werkstätten Ecken ab, aber nicht meine.

Bei einem Austausch der Kühlmittelpumpe verwende ich das Diagnosegerät, um die Pumpe mit verschiedenen Drehzahlen zu steuern, und überprüfe, ob die Drehzahl-Rückmeldung den Erwartungen entspricht. Dann überwache ich während einer simulierten Belastung (wie Vorkonditionierung oder einem kontrollierten Fahrzyklus) die Ein- und Austrittstemperatur des Kühlmittels. Ein gesundes System sollte eine kleine Temperaturdifferenz aufweisen, normalerweise unter 10 °C, was zeigt, dass der Wärmeübergang effektiv ist.

Bei einem TIM-Neuaufbau ist eine Prüfstandprüfung ideal, wenn wir die Ausrüstung haben. Wenn nicht, baue ich es ein und führe einen gründlichen Probefahrt mit Datenprotokollierung durch. Ich überwache die Temperaturen der Invertermodule während starker Beschleunigung und Rekuperation – die Spitzenwerte sollten unter 75 °C bleiben. Und ja, ich verwende erneut die Wärmebildkamera, um nach Hotspots am Gehäuse zu suchen.

Bei einem kompletten Inverteraustausch erfolgt eine vollständige Systemprüfung: Alle Fehlercodes werden gelöscht, ein Isolationswiderstandstest durchgeführt (ich erwarte Messwerte des Megohmmeters von mindestens 1000 Ohm pro Volt). Und am wichtigsten: Wir führen eine vollständige Schnellladung ohne Unterbrechungen oder Leistungsreduzierung durch. Wenn das Fahrzeug nicht bis zu 80 % kommt, ohne gedrosselt zu werden, stimmt noch etwas nicht – und es kommt zurück in die Werkstatt.

Diese Werkzeuge – das Hersteller-Diagnosegerät, die Wärmebildkamera, das Megohmmeter – sind keine Option. Sie sind es, die eine ordnungsgemäße EV-Werkstatt von einer unterscheiden, die nur Bauteile austauscht und auf das Beste hofft.

Sehen Sie, Reparaturen an der Leistungselektronik von Elektrofahrzeugen sind teuer. Daran führt kein Weg vorbei. Sie müssen die Kosten gegen den aktuellen Wert Ihres Fahrzeugs und dessen langfristige Zuverlässigkeit abwägen. Hier eine grobe Übersicht über die zu erwartenden Kosten:

• Austausch der Inverter-Kühlmittelpumpe: Dies ist die günstigste Reparatur, meist zwischen 800 und 1.500 $ in der Werkstatt. Das Teil selbst kostet vielleicht 300 $, aber Sie zahlen für spezialisierte Arbeit, Hochvolt-Sicherheit und korrekte Kühlmittelverfahren. Wenn die Diagnose stimmt, ist die Erfolgsquote sehr hoch, über 95 %. Doch wenn Sie es ignorieren, wird die unbehandelte Überhitzung früher oder später den gesamten Inverter zerstören.
• Inverter-TIM-Reparatur/Neuaufbau: Dies ist eine mittlere Reparatur, typischerweise zwischen 2.000 und 4.000 $. Es ist eine hochqualifizierte Arbeit, und die Erfolgsquote liegt meiner Erfahrung nach bei etwa 70–80 %, stark abhängig von der Fachkompetenz des Technikers. Ein unsachgemäßer Neuaufbau kann einen internen Kurzschluss verursachen, der den Inverter zerstört und möglicherweise die Hochvolt-Batterie beschädigt – wählen Sie Ihre Werkstatt sorgfältig aus.
• Kompletter Austausch der Inverterbaugruppe: Das ist der große Aufwand, 5.000 bis 12.000 $ für Teile und Arbeit. Die Erfolgsquote ist normalerweise sehr hoch (>98 %), wenn die Installation korrekt erfolgt. Die Risiken sind gering, aber Dinge wie falsche Hochvolt-Kabelverlegung oder Masseprobleme können immer noch benachbarte Systeme beeinträchtigen.

Die Realitätsprüfung kommt, wenn die Reparaturkosten über 50 % des Marktwerts Ihres Fahrzeugs steigen. Dann investieren Sie mehr, als das Fahrzeug wert ist. Sie müssen die verbleibende Batteriegesundheit, eventuelle noch bestehende Garantie und anstehende Wartungsarbeiten berücksichtigen. Manchmal ist der klügere Schritt, Verluste zu begrenzen und in ein anderes Fahrzeug zu wechseln, anstatt Geld in sinkende Renditen zu investieren. Es ist ein schwieriges Gespräch, aber eines, das ich ständig mit Kunden führe.

Die Verhinderung von Inverter-Überhitzung läuft letztlich auf disziplinierte Wartung hinaus. Das Wichtigste, was Sie tun können, ist, ausschließlich das vom Hersteller vorgeschriebene Kühlmittel – sowohl Typ als auch Mischverhältnis – zu verwenden und es in den empfohlenen Intervallen zu wechseln. Ich kann das nicht genug betonen. Das Mischen von Kühlmitteln oder die Verwendung von Aftermarket-Produkten kann Korrosion in diesen winzigen Kühlkanälen auslösen, und sobald sie verstopft sind, lassen sie sich nicht mehr reinigen.

Beobachten Sie Ihr Ladeverhalten. Wenn Sie regelmäßig bemerken, dass die Ladegeschwindigkeit abnimmt, besonders an heißen Tagen oder nach mehreren aufeinanderfolgenden Schnellladungen, behandeln Sie dies als Frühwarnung. Ihr thermisches Managementsystem hat Probleme. Warten Sie nicht auf eine vollständige Abschaltung.

Nutzen Sie die integrierten Funktionen Ihres Fahrzeugs, wie die Batterie-Vorkonditionierung. Viele Fahrer denken nur an kaltes Wetter, aber sie ist auch bei Hitze genauso wertvoll. Die Vorkonditionierung aktiviert die Kühlmittelpumpen und den Kühlkreislauf vor dem Laden, sodass Inverter und Batterie optimale Temperaturen erreichen. Das reduziert thermische Belastung und hilft, die maximale Ladeleistung aufrechtzuerhalten. Es ist eine kostenlose Gewohnheit, die Ihnen Tausende sparen kann.
