Kann Motorüberhitzung einen Zylinderkopf verziehen?

Okay, reden wir über verformte Zylinderköpfe. In meinen über 25 Jahren als Mechaniker ist dies eines der Probleme, die selbst erfahrene Kollegen täuschen können, wenn sie nicht aufpassen. Es beginnt mit einer Überhitzung, manchmal einer schweren, manchmal auch nur mit einer Serie kleinerer. Doch das eigentliche Problem? Die Symptome sehen genau wie eine defekte Zylinderkopfdichtung aus. Also tauschen Werkstätten die Dichtung aus, schicken Sie weiter, und einige Wochen später sind Sie mit demselben verdammten Problem wieder da. Warum? Weil ein verformter Zylinderkopf nicht nur eine defekte Dichtung ist, sondern ein defektes Bauteil. Und wenn Sie das Bauteil nicht reparieren, hat die neue Dichtung keine Chance.

Was Sie sehen werden: Die Symptome eines verformten Zylinderkopfs

Wenn sich ein Zylinderkopf verformt, verliert er seine ebene Anschlussfläche zum Motorblock. Diese Verformung, selbst wenn sie nur wenige Tausendstel Zoll beträgt, reicht aus, um die Dichtung der Zylinderkopfdichtung zu brechen. Ich habe dies auf mehrere charakteristische Weisen beobachtet:

Zunächst suchen Sie nach einem äußeren Kühlmittelleck entlang der Verbindung zwischen Kopf und Block. Sie reinigen den Motor, bringen ihn auf Betriebstemperatur, und innerhalb weniger Minuten sehen Sie das typische langsame Auslaufen oder Durchsickern von Kühlmittel an der Seite. Dies ist besonders häufig bei Aluminiumköpfen, die viel anfälliger für Verformung sind als Gusseisen. Der Kopf drückt einfach nicht mehr gleichmäßig auf die Dichtung.

Häufiger jedoch treten innere Lecks auf. Wenn Sie einen stetigen Strom von Blasen im Kühlmittelüberlaufbehälter sehen, während der Motor läuft, dann drücken Verbrennungsgase in das Kühlsystem. Ein Testkit für Verbrennungsleckagen, oft „Blocktester“ genannt, färbt sich gelb, um zu bestätigen, dass Kohlenwasserstoffe vorhanden sind. Ein weiteres klassisches Anzeichen ist weißer, süßlich riechender Abgasrauch, der einfach nicht aufhört, selbst nachdem der Motor vollständig warmgelaufen ist. Das ist Kühlmittel, das in der Brennkammer verbrennt.

Dann gibt es noch die Kompressionsprobleme. Wenn Sie einen Kompressionstest durchführen und niedrige Werte bei benachbarten Zylindern feststellen – sagen wir Zylinder #2 und #3 –, ist das eine große Warnung für einen verformten Zylinderkopf. Die Verformung erzeugt einen gemeinsamen Leckpfad zwischen diesen Zylindern, wodurch Druck entweichen kann. Ich sehe dies ständig falsch diagnostiziert als einfacher Zylinderkopfdichtungsdefekt, nur um festzustellen, dass die neue Dichtung kurz darauf erneut versagt, weil die zugrundeliegende Verformung nicht behoben wurde.

Wie ich es genau identifiziere: Über eine defekte Zylinderkopfdichtung hinaus

Es ist leicht, bei diesen Symptomen sofort an eine „defekte Zylinderkopfdichtung“ zu denken, aber meine Aufgabe ist es herauszufinden, ob es nur die Dichtung ist, der Kopf selbst oder sogar etwas Tiefergehendes wie ein gerissener Block. Eine neue Dichtung in einen verformten Kopf einzubauen, ist eine Verschwendung Ihres Geldes und meiner Zeit. Die folgende Tabelle zeigt, wie ich diese Fehler anhand meiner Beobachtungen und durchgeführter Tests unterscheide.

Die Quintessenz ist: Sie können einen verformten Zylinderkopf nicht genau diagnostizieren, ohne ihn abzubauen und auf einer Werkbank zu prüfen. Zu viele Werkstätten überspringen diesen entscheidenden Schritt, tauschen die Dichtung aus und fragen sich dann, warum das Problem sofort zurückkehrt. Wenn Sie eine Verformung vermuten, lohnt es sich, dies zu bestätigen, bevor Sie viel Geld für Arbeitszeit ausgeben.

Warum es passiert: Die Ursachen von Zylinderkopfverformung

Der Hauptverursacher einer verformten Zylinderkopfdichtung ist immer thermische Belastung durch Überhitzung. Es geht dabei nicht nur um eine massive Überhitzung; ich habe viele Köpfe gesehen, die sich durch wiederholte, mildere Überhitzungsvorgänge verformt haben, die das Metall allmählich ermüden lassen. Denken Sie daran: Wenn sich ein Kopf ungleichmäßig erwärmt, dehnen sich verschiedene Bereiche unterschiedlich stark aus. Aluminiumköpfe, die sich etwa doppelt so stark ausdehnen wie Gusseisen, sind besonders anfällig.

Die Brennräume und Abgasporten werden extrem heiß, während die Enden des Kopfes und die mit Kühlmittel gefüllten Bereiche relativ kühl bleiben. Dieser Temperaturunterschied erzeugt immense innere Spannungen. Wenn diese Spannungen das aushalten können, was das Metall verkraftet, verformt sich der Kopf dauerhaft – meistens nach oben in der Mitte. Diese Verformung verläuft typischerweise längs über den Kopf und ist fast immer zwischen den mittleren Zylindern am stärksten.

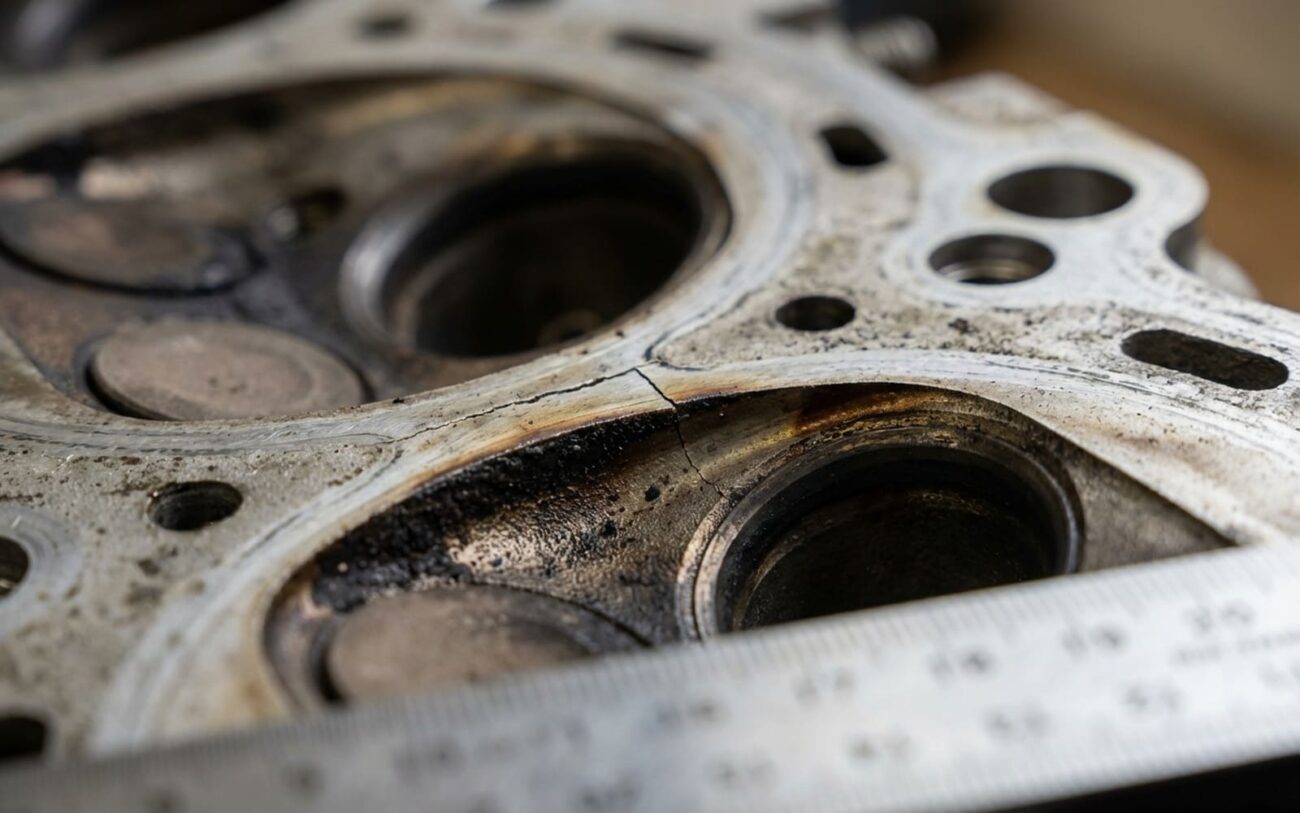

In einigen extremen Fällen reißt der Kopf statt sich nur zu verformen. Diese thermischen Ermüdungsrisse zeigen sich oft zwischen Ventilsitzen, von einer Zündkerzenbohrung zu einem Kühlmittelkanal oder direkt über die Auflagefläche zwischen Zylindern. Dieses Muster habe ich häufig bei leistungsstarken Aluminiumköpfen gesehen, wie bei GMs Ecotec oder Chryslers 3,6-Liter-Pentastar-Motoren, besonders wenn sie stark beansprucht wurden oder die Wartung des Kühlsystems vernachlässigt wurde.

Ein weiterer Faktor, der oft übersehen wird, ist die Materialermüdung. Aluminiumköpfe werden einer Wärmebehandlung (z. B. T6-Aushärtung) unterzogen, um eine bestimmte Festigkeit zu erreichen. Eine starke Überhitzung kann diese Aushärtung tatsächlich verändern und das Metall weicher machen. Ein weicherer Kopf kann seine Form unter der Klemmkraft der Zylinderkopfschrauben nicht mehr beibehalten, wodurch er viel anfälliger für Verformung wird, selbst unter normalen Betriebsbedingungen, nach dem ersten Überhitzungsereignis.

Es ist entscheidend zu verstehen, dass ein verformter Zylinderkopf normalerweise die Ursache für einen Zylinderkopfdichtungsdefekt ist, nicht umgekehrt. Obwohl Detonation oder falsches Anzugsdrehmoment eine Dichtung beschädigen können, verhindert ein verformter Kopf physisch, dass die Dichtung richtig abdichtet, egal wie perfekt sie eingebaut ist. Deshalb führt das bloße Ersetzen der Dichtung so oft zu einem erneuten Versagen.

Richtig reparieren: Reparaturmöglichkeiten für einen verformten Zylinderkopf

Und was provisorische Reparaturen angeht: Ich werde ständig nach Epoxidharz gefragt. Hören Sie, bei einem nicht unter Druck stehenden, äußeren Riss könnte es für einen kurzen Abschleppvorgang oder ein paar Tage sehr sanften Fahrens halten. Aber unter Motorwärme und Druck? Es wird versagen. Jedes Mal. Und verwenden Sie niemals chemische Dichtmittel wie „flüssiges Glas“ im Kühlsystem. Diese Dinge sind dafür bekannt, Kühler, Heizungswärmetauscher und sogar EGR-Kühler zu verstopfen, was zu einer weiteren, schwereren Überhitzung führt. Es ist ein Pflaster, das später mehr Probleme verursacht.

Beweis für die Reparatur: Überprüfung der Reparatur

Einen Motor ohne Überprüfung der Arbeit zusammenzubauen, ist einfach nur riskant. Eine ordnungsgemäße Reparatur muss in jeder Phase überprüft werden. Nach der Bearbeitung muss der Kopf die OEM-Flachheitsspezifikationen erfüllen – normalerweise nicht mehr als 0,002″ (0,05 mm) Abweichung über eine Strecke von 6″ in jede Richtung. Ihre Werkstatt sollte diese Messwerte liefern.

Nachdem der Kopf eingebaut ist, teste ich immer das Kühlsystem auf Druck. Schließen Sie es an mindestens 15–22 psi an (prüfen Sie die Herstellerspezifikation) und lassen Sie es 30 Minuten stehen. Kein Druckabfall bedeutet, dass Ihre äußeren Dichtungen und Kanäle dicht halten.

Dann starten Sie den Motor auf Betriebstemperatur und führen erneut einen Verbrennungslecktest am Kühlmittel durch. Sie sollten keine Kohlenwasserstoffe nachweisen können. Danach sollte ein Kompressionstest konsistente Werte bei allen Zylindern zeigen, mit einer Abweichung von nicht mehr als 10 %. Wenn ein oder zwei benachbarte Zylinder immer noch niedrig sind, haben Sie möglicherweise noch ein Dichtungsproblem – könnte ein verformter Block oder falsches Anzugsdrehmoment an den Zylinderkopfschrauben sein.

Die Werkzeuge dafür sind nicht exotisch, aber absolut unverzichtbar: eine zertifizierte Richtschiene, Fühlerlehren, ein Kühlsystem-Druckprüfer, ein Verbrennungsleck-Detektionskit, ein Kompressionsmessgerät und ein richtig kalibrierter Drehmomentschlüssel. Jeden dieser Schritte zu überspringen, ist einfach nur ein Würfelspiel mit hohem Risiko für ein erneutes Versagen.

Die harten Zahlen: Kosten, Risiken und wann reparieren oder ersetzen

Die Reparatur eines verformten Zylinderkopfs ist eine große Investition, kein Zweifel. Die Entscheidung hängt oft vom aktuellen Wert des Fahrzeugs, der Schwere des Schadens und davon ab, ob auch der Motorblock betroffen ist. Hier ein schneller Überblick über die typischen Kosten und Risiken, die ich sehe:

Meine Faustregel lautet: Wenn die Reparaturkosten 60 % des Zeitwertes des Fahrzeugs überschreiten (prüfen Sie KBB oder NADA), sollten Sie ernsthaft erwägen, ob ein gebrauchter oder überholter Motorblock nicht sinnvoller ist. Wenn die Kosten sich der 100 %-Marke des Fahrzeugwerts nähern oder diese überschreiten, ist es wahrscheinlich Zeit, den Austausch des Fahrzeugs zu prüfen. Diese Rechnung ändert sich noch mehr, wenn auch der Block verformt oder gerissen ist, was eine ganz neue Ebene an Komplexität und Kosten hinzufügt.

Mein bester Rat: Verformung von vornherein verhindern

Der absolut beste Weg, mit einem verformten Zylinderkopf umzugehen, ist, ihn niemals zu bekommen. Punkt. Die Vorbeugung beginnt und endet mit der sorgfältigen Wartung Ihres Kühlsystems. Es ist das Lebenselixier Ihres Motors.
