Wenn die Lenkung ausfällt: Erkennen eines defekten EPS-Moduls
Wenn ein Auto in meine Werkstatt kommt, dessen Lenkung plötzlich so schwer ist wie die eines Lastwagens aus den 70er Jahren – ohne jegliche Servounterstützung –, denke ich sofort an das elektronische Servolenkungssystem (EPS). Hier geht es nicht um eine allmähliche Versteifung. Es ist ein augenblicklicher „Oh Gott“-Moment, egal ob man aus einer Parklücke zurücksetzt oder auf der Autobahn 70 Meilen pro Stunde fährt.
Dieser plötzliche, vollständige Verlust der Unterstützung ist das deutlichste Anzeichen dafür, dass die EPS-Steuerung selbst ausgefallen ist oder dass sie sämtliche Strom- oder Steuersignale verloren hat. Fast immer leuchtet dann eine EPS- oder Lenkungs-Warnleuchte auf dem Armaturenbrett, und es ist ein Diagnosefehlercode (DTC) gespeichert.
EPS-SYSTEMÜBERWACHUNG
Signal: VERLOREN
Diese Warnleuchte könnte auch auf einen defekten Drehmoment-Sensor oder einen ausfallenden Motor hindeuten, aber entscheidend ist erneut dieser plötzliche und vollständige Verlust der Unterstützung. Wenn ich mein professionelles Diagnosegerät anschließe und keine Kommunikation mit dem EPS-Modul herstellen kann – besonders nachdem ich bereits sichere Strom- und Masseverbindungen überprüft habe –, dann gehe ich von einem defekten oder schwer beschädigten Modul aus.
Das Konzept
„Es ist, als würde man ein Schiff mit einem kaputten Ruder steuern – die mechanische Verbindung bleibt erhalten, aber die Kraft, um es zu bewegen, ist weg.“
Ich habe dies bereits unzählige Male falsch diagnostiziert gesehen. Werkstätten ersetzen sofort das Modul, ohne die Grundlagen zu prüfen, nur um festzustellen, dass das neue Teil aufgrund eines unentdeckten Verdrahtungsproblems ebenfalls ausfällt. Und glauben Sie mir, mit defekter Servolenkung zu fahren, ist nicht nur lästig – es ist wirklich gefährlich.
Mein Diagnoseablauf: Ursache genau eingrenzen

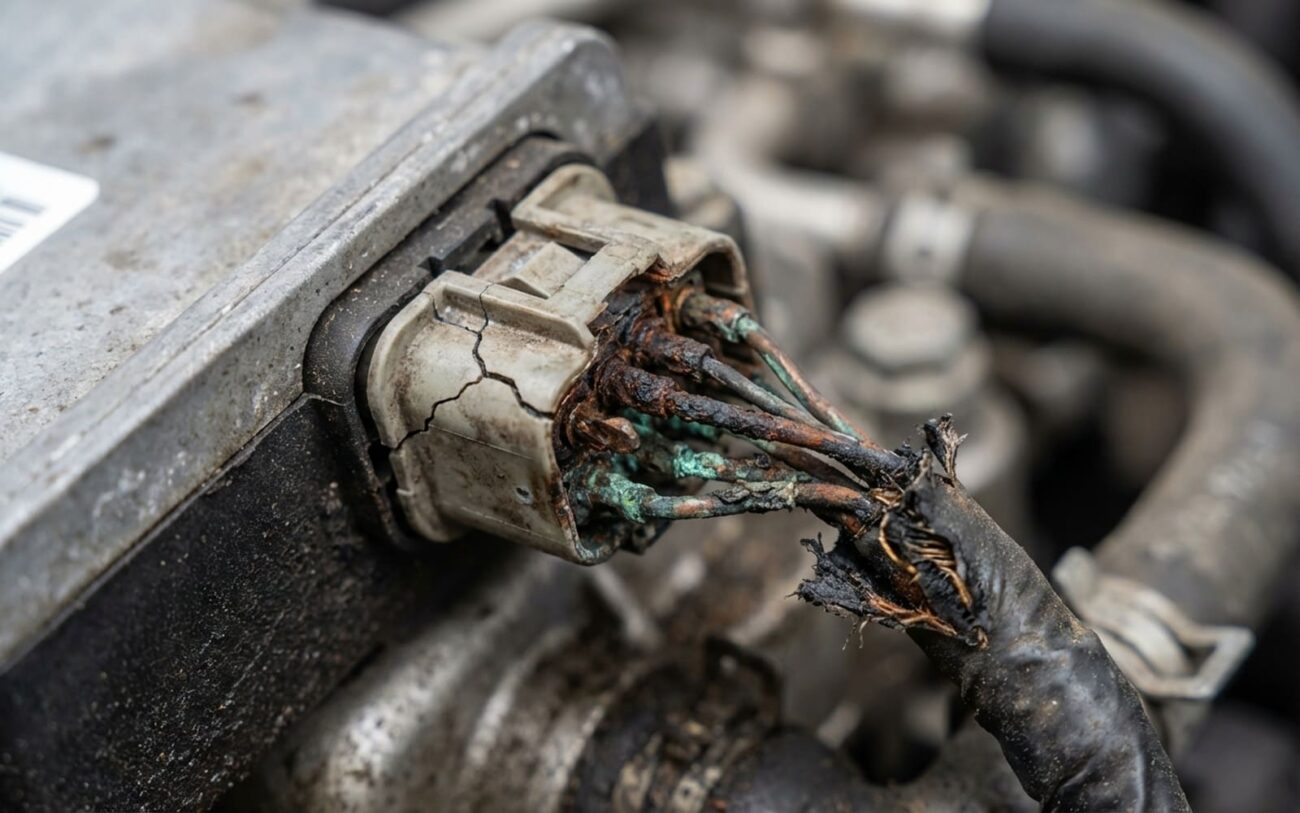

Bevor ich ein EPS-Steuermodul als defekt erkläre, stelle ich sicher, dass alle anderen möglichen Ursachen ausgeschlossen sind, die ähnlich wirken können. Es ist leicht, einen defekten Modul zu vermuten, aber oft ist es etwas Einfacheres: eine durchgebrannte Sicherung, ein korrodierter Stecker oder ein ausfallender Sensor. Mein Ziel ist es immer, zu bestätigen, ob der Fehler innerhalb des Moduls liegt oder ob etwas Externes dafür verantwortlich ist. So gehe ich vor:
| Symptom | Wahrscheinlich im EPS-Modul | Häufige externe Ursachen | Mein entscheidender Test |
|---|---|---|---|
| Keine Unterstützung, EPS-Leuchte, DTC „Interner Steuermodulfehler“ | Meist ein interner Kurzschluss, möglicherweise ist der Mikrocontroller oder die Spannungsversorgung beschädigt. | Könnte ein defekter Drehmoment-/Winkelsensor sein oder der EPS-Motor selbst fällt aus und überlastet das Modul. |
Versuchen Sie, den EPS-Motor über das Diagnosegerät anzusteuern. Wenn das Modul weiterhin einen internen Fehler meldet, nachdem Sie sichere Strom- und Masseverbindungen bestätigt haben, liegt der Fehler definitiv im Inneren. |
| Keine Unterstützung, keine Kommunikation, kein Strom | Deutet auf einen katastrophalen internen Kurzschluss hin, z. B. einen defekten MOSFET, wodurch das Modul komplett ausfällt. | Prüfen Sie zuerst, ob die Hauptsicherung des EPS (die große 80-A-Sicherung) durchgebrannt ist, ob ein Unterbrechung im Stromkreis vorliegt oder ob die CAN-Bus-Verkabelung beschädigt ist. |
Messen Sie die Batteriespannung direkt am Hauptstromanschluss des Moduls und führen Sie einen Spannungsabfalltest an der Masseleitung durch. Wenn diese in Ordnung sind und trotzdem keine Kommunikation besteht, ist das Modul höchstwahrscheinlich defekt. |
| Intermittierender Verlust der Unterstützung | Schwieriger Fall. Könnte ein intermittierender interner Kurzschluss oder ein thermischer Ausfall in der Leistungsstufe sein – funktioniert, bis es heiß wird. | Häufiger ist es ein lose sitzender Stecker, eine schwächelnde Batterie oder ein schlechter Massepunkt, der Spannungsschwankungen verursacht. |
Überwachen Sie den Stromverbrauch mit einem Oszilloskop. Plötzliche, unregelmäßige Spitzen deuten meist auf einen internen elektrischen Fehler im Modul hin. |
Die entscheidende Erkenntnis:
Hier ist die entscheidende Erkenntnis, die ich in meiner Werkstatt predige: Zu viele Techniker beschuldigen das Modul, ohne alle externen Schaltkreise ordnungsgemäß zu überprüfen. Ein Kurzschluss in der Verkabelung des Drehmoment-Sensors oder ein blockierter EPS-Motor kann das Modul überlasten und es aussehen lassen, als wäre es defekt – aber das ist nicht dasselbe. Prüfen Sie immer zuerst diese Sensoren, Sicherungen und die Verkabelung. Das erspart viele Kopfschmerzen und unnötige Ersatzteile.
Warum sie ausfallen: Ursachenanalyse
Nachdem ich den Fehler eindeutig auf das EPS-Modul selbst eingegrenzt habe, ist es Zeit, über warum es ausgefallen ist, nachzudenken. Die meisten internen Fehler treten auf der Leiterplatte (PCB) auf, nicht in Gehäuse oder Steckern. Die Hauptursachen lassen sich in einige vorhersehbare Kategorien einteilen:
-
Defekte Lötstellen: Das sehe ich oft, besonders bei stromstarken Bauteilen wie den MOSFETs. Thermisches Zyklen und Vibrationen über die Zeit reißen diese Lötstellen auf. Das ist ein Problem auf Leiterplattenebene, kein Kabelbaumproblem.
-
Elektrische Überlastung: Wenn im EPS-Motor ein interner Kurzschluss vorliegt, kann ein massiver Stromstoß direkt zurück in das Steuermodul gelangen und die Treibertransistoren zerstören. Sie sind dann endgültig kaputt.
-
Verschmutzung: Kühlmittellecks, Batteriesäure oder sogar Streusalz können in das Modulgehäuse eindringen. Sobald sie drin sind, korrodieren sie Leiterbahnen oder verursachen direkte Kurzschlüsse.
-
Mikrocontroller-Ausfall: Das „Gehirn“ des Moduls kann einfach aufgeben, oft aufgrund von Problemen mit dem Spannungsregler oder einfach durch Alter. Hochtemperaturbetrieb führt oft dazu, dass die winzigen Lötstellen auf der Spannungsversorgungsplatine reißen.
Die Lösung: Meine empfohlenen Reparaturwege
Nur für Profis
Also, Sie haben bestätigt, dass es das Modul ist. Was nun? Das ist bei modernen Fahrzeugen kein Heimwerkerjob, das muss ich klar sagen. Sie arbeiten mit integrierten Wegfahrsperren und CAN-Bus-Sicherheit, daher benötigen Sie OEM-fähige Diagnosetools und Programmiermöglichkeiten.
Reparatur des externen Steckers
Reparatur auf Leiterplattenebene
Kompletter Modulaustausch Standardlösung
Validierung nach der Reparatur: Diesen Schritt nicht überspringen
Der Austausch des Moduls ist nicht das Ende der Arbeit; Sie müssen die Reparatur validieren. Ich beginne immer mit einem statischen Test: Motor läuft, lenken Sie langsam von Anschlag zu Anschlag. Die Unterstützung sollte gleichmäßig und konstant sein. Achten Sie auf ungewöhnliche Motorgeräusche – Knirschen oder Stöhnen kann auf ein mechanisches Problem oder eine falsche Kalibrierung hindeuten.
Meine Validierungs-Checkliste
-
Stellen Sie sicher, dass keine aktiven oder ausstehenden DTCs im EPS-System oder in verwandten Modulen vorhanden sind. Löschen Sie sie nicht einfach und betrachten Sie die Arbeit als erledigt.
-
Überprüfen Sie, ob der Lenkwinkelsensor Null anzeigt (innerhalb von ±2°), wenn die Räder geradeaus stehen. Das ist entscheidend für die Stabilitätskontrolle.
-
Überwachen Sie Live-Daten: Die Werte des Drehmoment-Sensors sollten sich beim Lenken gleichmäßig und vorhersehbar ändern.
-
Abschließend ein gründlicher Probefahrt. Fahren Sie bei verschiedenen Geschwindigkeiten und Bedingungen, um sicherzustellen, dass die Unterstützung überall funktioniert, wo sie soll.
Kosten, Risiko und die wirtschaftliche Entscheidung
Kommen wir nun zum Kern – was kostet das, und lohnt es sich? Das sind immer schwierige Gespräche mit Kunden.
Gebrauchter Modultausch
Hohes Risiko, ehrlich gesagt. Oft hat man Programmier- oder Wegfahrsperren-Probleme. Meiner Erfahrung nach liegt die Erfolgsquote unter 50 %.
Kompletter Austausch
Dies ist die Standardwerkstattkosten, inklusive Teile, Arbeitszeit und der notwendigen OEM-Programmierung. Die Erfolgsquote liegt bei dieser Methode bei etwa 95 %.
Spezialisierte PCB-Reparatur
Geringere Anfangskosten, aber es besteht das Risiko verborgener Schäden, die später zu erneutem Ausfall führen können. Es ist ein Risiko.
Vorbeugung & Überwachung
Ein paar Tipps, um Ihr EPS zufrieden zu stellen oder zumindest Probleme frühzeitig zu erkennen: Stellen Sie immer sicher, dass die Lichtmaschinenspannung im Sollbereich liegt – ich bevorzuge 13,8–14,8 V. Dauerhafte Unterspannung belastet die internen Spannungsregler im Modul stark. Und prüfen Sie regelmäßig, ob es Rückrufaktionen für Ihr Fahrzeugmodell gibt. Hersteller haben manchmal bekannte Schwachstellen, die das Lenksystem betreffen, wie vorzeitiger Verschleiß der Spurstangenköpfe.
