Blitzlicht-Effekt bei Scheinwerfern? Nicht nur Glühbirnen wechseln
Wenn Ihre Scheinwerfer pulsieren wie ein defektes Diskolicht, während der Motor stottert – besonders unter Last – liegt kein Problem mit der Glühbirne vor. Ich habe das schon hundertmal gesehen: Der Kunde vermutet den Lichtmaschinenfehler, verbaut Teile, landet mit einer leeren Batterie und einem verwirrten PCM. Der wahre Schuldige? Oft eine defekte Zündspule, die die Systemspannung nach unten zieht.
Aber – und das ist entscheidend – nicht jedes Flackern weist auf das Zündsystem hin. Läuft der Motor ruhig und die Lichter spielen trotzdem verrückt, suchen Sie an einer anderen Stelle. Vielleicht eine korrodierte Masseverbindung, eine schwache Lichtmaschine oder ein durchgebranntes Relais. Der Schlüssel liegt in der Abfolge. Verdunkeln sich die Lichter genau dann, wenn der Motor zündet? Das ist kein Zufall. Das ist ein Symptom mit Puls.
Was verursacht wirklich den Spannungsabfall?
Ich habe Dutzende solcher Fälle getestet – von Camrys bis Chargers – und das Muster ist immer gleich. Wenn Scheinwerfer und Zündaussetzer synchron auftreten, liegt einer der beiden Fehlermodi einer Zündspule vor:
- Kurzschluss in der Primärwicklung: Die Spule bildet einen niederohmigen Pfad zur Masse. Wenn das PCM sie zündet, zieht sie viel mehr Strom als vorgesehen. Dieser plötzliche Strombedarf senkt die Spannung in gemeinsam genutzten Stromkreisen – wie der Stromversorgung der Scheinwerfer. Sie sehen, wie die Lichter jedes Mal absinken, wenn der Zylinder zünden soll.
- Isolationsdurchbruch: Hochspannungsenergie aus der Sekundärwicklung leckt zurück ins 12-Volt-System. Das erzeugt elektromagnetische Störungen (EMI), die Beleuchtungsmodul, BCM oder sogar das PCM verwirren können. Bei Minivans und V6-Fronttrieblern, wo die Spulen nahe am Sicherungskasten liegen, breitet sich dieses Rauschen schnell aus.
Und ja, das ist dokumentiert. Ich kann keine konkreten TSBs nennen, ohne Ihr genaues Modell zu kennen, aber ich habe an Chryslern gearbeitet, bei denen eine defekte Spule Warnungen wie „Scheinwerfer prüfen“ auslöste. Gleiches bei einigen Fords – die Steuerung protokolliert Spannungsinstabilität, und das Armaturenbrett zeigt zufällige Fehlercodes an. Es ist kein Zauberei. Es ist schlechte Physik.
So testen Sie, ohne zu raten
Sie brauchen keinen Laborscope, um anzufangen, aber wenn Sie das ernsthaft diagnostizieren wollen, ist ein digitaler Speicheroszilloskop (DSO) sein Gewicht in Gold wert. So gehe ich vor:
Verbinden Sie zunächst den DSO mit den Batterieklemmen. Starten Sie den Motor und beobachten Sie die Spannungskurve. Beschleunigen Sie nun sanft. Wenn Sie Einbrüche sehen – mehr als 1,0 V – die mit Zündaussetzern übereinstimmen, haben Sie ein stromhungriges Bauteil. Als Nächstes messen Sie die Stromversorgung der Zündspule. Sinkt die Spannung in diesem Stromkreis gleichzeitig ab, ist die Spule wahrscheinlich intern kurzgeschlossen.
Immer noch unsicher? Tauschen Sie die verdächtige Spule gegen eine andere Zylinderposition aus. Wenn der Zündaussetzer und das Flackern mitwandern, ist der Fall klar. Wenn nicht, prüfen Sie die Wechselspannungsrippel der Lichtmaschine. Mehr als 0,5 V Wechselspannung bei ruhigem Lauf? Das ist ein defekter Gleichrichter. Und während Sie dabei sind, vergessen Sie nicht die Grundlagen: saubere Batterieklemmen, feste Verbindungen, solide Masseverbindungen.
| Symptom | Wahrscheinlich im Zündsystem? | Häufige externe Ursachen | Definitiver Test zur Quellenbestimmung |
|---|---|---|---|
| Scheinwerfer flackern bei Zündaussetzern | Ja, möglich. Eine defekte Zündspule mit internem Kurzschluss kann übermäßigen Strom ziehen und die Spannung in gemeinsam genutzten Stromkreisen absenken. | Defekte Lichtmaschine, korrodierte Batterieklemmen, lose oder beschädigte Masseverbindungen, defektes Body-Control-Modul (BCM). |
Verwenden Sie einen digitalen Speicheroszilloskop (DSO), um die Batteriespannung und die Stromversorgung der Zündspule zu überwachen. Achten Sie auf Spannungseinbrüche von mehr als 1,0 V, die mit Zündaussetzern zusammenfallen. Eine defekte Lichtmaschine zeigt hohe Wechselspannungsrippel (>0,5 V), auch wenn der Motor ruhig läuft. |
| Keine Scheinwerfer, Motor läuft normal | Nein. Dies ist keine direkte Folge eines Zündspulenfehlers. | Durchgebrannte Scheinwerfersicherung, defektes Scheinwerferrelais oder -schalter, Unterbrechung in der Verkabelung oder BCM-Kommunikationsfehler. |
Verwenden Sie ein digitales Multimeter (DMM), um 12 V an der Scheinwerfersicherung und am Stecker zu prüfen. Fehlt die Spannung, verfolgen Sie den Stromkreis über Relais, Schalter und Steuermodul mithilfe eines Schaltplans. |
So beheben Sie es – ohne Geld zu verschwenden
Spule ersetzen (wenn das das eigentliche Problem ist)
Das Anzugsdrehmoment liegt meist bei 8–12 Nm (71–106 in-lbs), aber prüfen Sie Ihr Handbuch. Und um alles in der Welt: Ziehen Sie den Spulenstecker nicht heraus, ohne die Verriegelung zu lösen. Ich habe Techniker gesehen, die das Gehäuse dabei beschädigten – und dann vor einer viel größeren Reparatur standen.
Letzter Hinweis: Wenn Sie unsicher sind, ziehen Sie die Spule ab, während der Motor läuft. Wenn das Flackern stoppt, haben Sie den Schuldigen gefunden. Aber Warnung: dadurch gelangt roher Kraftstoff in den Auspuff. Fahren Sie nicht so weiter – Katalysatorschäden sind teuer. Verwenden Sie dies nur als Test.

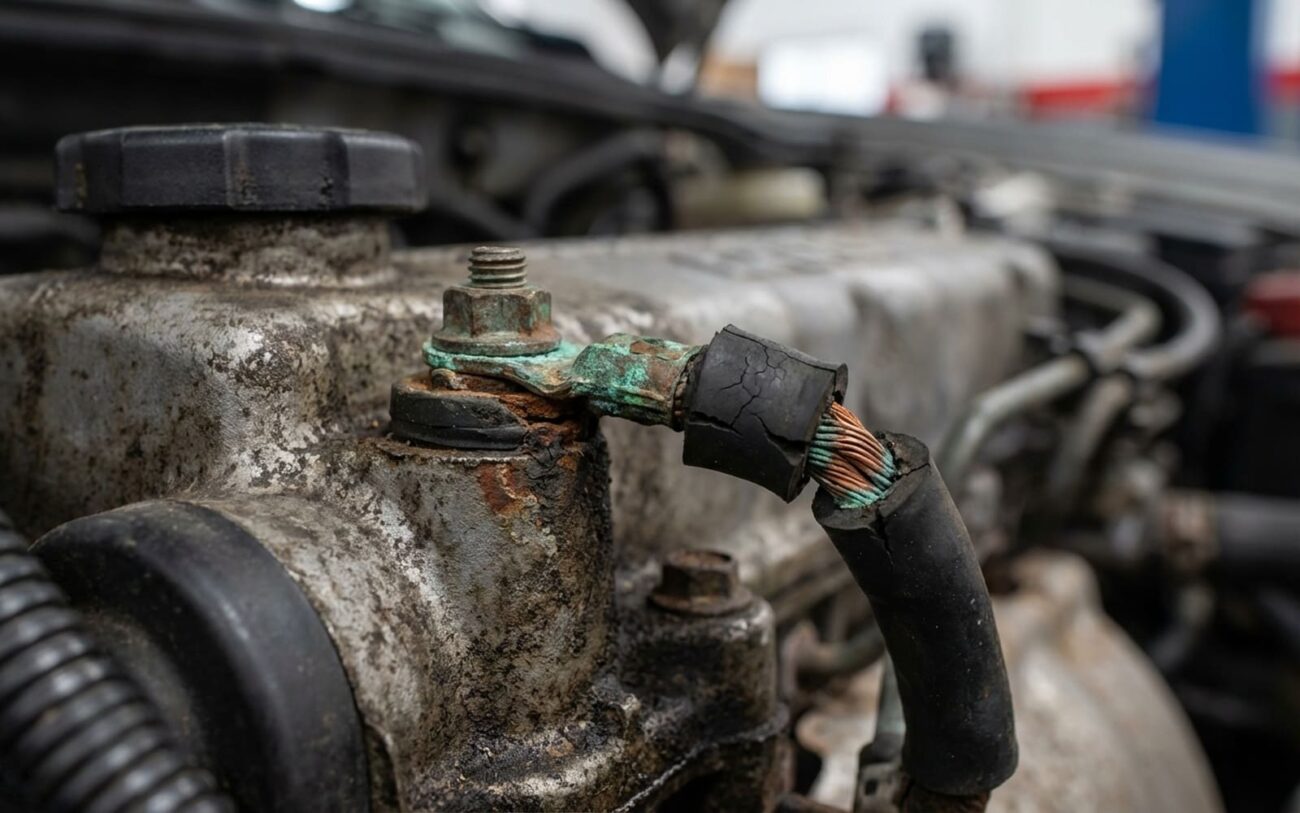

Masseverbindungen reparieren (wenn das das eigentliche Problem ist)
Verwenden Sie eine Drahtbürste, Kontaktreiniger und Kontaktfett. Bauen Sie alles wieder zusammen und führen Sie einen Spannungsabfalltest durch: Motor läuft, Scheinwerfer auf Fernlicht, messen Sie zwischen der negativen Batterieklemme und dem Motorblock. Mehr als 0,1 V? Das ist Ihr Problem. Gleiches gilt für die Plus-Seite – Verteilerblock zur Plus-Klemme der Batterie.
Hat es wirklich funktioniert? So erkennen Sie es
Starten Sie nicht einfach und gehen Sie weg. Belasten Sie das System. Schalten Sie alles ein: Scheinwerfer, Klimaanlage auf Maximum, Heckscheibenheizung, Sitzheizung. Beobachten Sie nun die Batteriespannung. Sie sollte zwischen 13,5 und 14,8 V bleiben, ohne Einbrüche über 0,5 V bei Drehzahl- oder Lastspitzen.
Dann lesen Sie Live-Daten zu Zündaussetzern mit einem Diagnosegerät aus. Prüfen Sie die Zähler P0300–P0308. Wenn sie unter Last ansteigen, ist das Problem nicht behoben – entweder ist die neue Spule defekt oder Sie haben falsch diagnostiziert. Ich hatte schon Leute, die zweimal zurückkamen, weil sie diesen Schritt übersprungen hatten. Seien Sie nicht dieser Typ.
Realitätscheck:
Wenn die Reparaturkosten 40 % des Marktwerts Ihres Autos erreichen, denken Sie sorgfältig nach. Bei älteren Fahrzeugen kann dieses Flackern das erste Anzeichen eines systemischen elektrischen Verfalls sein – Risse im Kabelbaum, ausfallende Module, verschlechterte Masseverbindungen. Sie können es reparieren, aber die Zuverlässigkeit leidet. Manchmal ist die beste Lösung, zu wissen, wann man aufhören sollte.
Prävention: Verhindern Sie es, bevor es erneut passiert
Verwenden Sie die richtigen Teile. Das kann ich nicht genug betonen. Eine 20-Dollar-Spule, die nicht den OEM-Spezifikationen entspricht, kann den Treiberkreis des PCM überlasten. Habe ich gesehen. Habe ich repariert. Wiederholen Sie es nicht.
Und achten Sie auf frühe Anzeichen. Wenn Ihr Diagnosegerät einen P0300 (zufälliger Zündaussetzer) anzeigt, warten Sie nicht, bis es schlimmer wird. Die Spule könnte sich unter Last bereits auflösen, auch wenn der Motor im Leerlauf gut läuft. Erkennen Sie es frühzeitig, ersetzen Sie sie, und Sie schonen das restliche elektrische System vor unnötiger Belastung.
