Kann eine beschädigte Lenkrad-Lenkstockschalter-Spirale zum Airbag-Ausfall führen?

Okay, sprechen wir über die gefürchtete Airbag-Warnleuchte. Wenn sie Ihnen vom Armaturenbrett aus entgegenblinkt und plötzlich Ihre Hupe verstummt, Ihre Tempomatfunktion tot ist oder die Tasten am Lenkrad nicht mehr funktionieren, dann wette ich meinen Diagnosescanner darauf, dass Sie einen defekten Spiralkabel haben. In der Werkstatt nennen wir es auch Spiralverbindung.

Was ist dieses Teil also? Stellen Sie sich ein flaches, aufgerolltes Flachbandkabel direkt hinter Ihrem Lenkrad vor. Seine einzige Aufgabe ist es, die elektrische Verbindung zwischen der feststehenden Verkabelung im Armaturenbrett und all den Bauteilen aufrechtzuerhalten, die mit dem Lenkrad drehen – der Hupe, dem Tempomat und am wichtigsten: Ihrem Fahrerairbag. Jedes Mal, wenn Sie das Lenkrad drehen, biegt sich das Kabel leicht und entrollt sich ein wenig, um sich danach wieder aufzurollen.

Wenn das Spiralkabel versagt, werden diese kritischen Verbindungen unterbrochen. Deshalb verlieren Sie oft mehrere Funktionen gleichzeitig. Aber hier kommt der entscheidende Punkt: Das ist nicht nur lästig – es ist ein Sicherheitsproblem. Wenn im Airbag-Stromkreis ein Unterbruch oder ein Fehler mit hohem Widerstand vorliegt, deaktiviert das SRS-Steuermodul (Supplemental Restraint System) den Airbag. Es tut dies, um eine unbeabsichtigte Auslösung zu verhindern, aber das bedeutet auch, dass Ihr wichtigstes Sicherheitsgerät außer Betrieb ist. Sie fahren nicht nur ohne Hupe – Sie fahren ohne Schutz bei einem Unfall.

Die Kombination aus leuchtender Airbag-Warnleuchte und nicht funktionierenden Lenkradtasten ist ein sicheres Anzeichen für ein defektes Spiralkabel. Jedes Mal, wenn Sie Ihr Auto starten, führt das SRS-Modul eine Selbstprüfung durch. Findet es einen Unterbruch, einen Kurzschluss oder hohen Widerstand in der Fahrerairbag-Verkabelung – was oft einen DTC B1000 oder ähnlichen Fehlercode auslöst – deaktiviert es den Airbag und aktiviert die Warnleuchte am Armaturenbrett.

Warum fallen nun auch Hupe und andere Tasten aus? Sie nutzen dasselbe Flachbandkabel, aber ihre Stromkreise haben meist geringere Stromstärke und dünnere Leiterbahnen. Oft brechen diese dünnen Drähte zuerst, weshalb Sie möglicherweise zuerst die Hupe oder den Tempomat verlieren, bevor der Airbag-Stromkreis vollständig ausfällt (obwohl die Airbag-Warnleuchte bereits aufgrund des hohen Widerstands leuchtet). Meiner Erfahrung nach ist es selten, dass nur der Airbag-Stromkreis ausfällt, ohne andere Funktionen zu beeinträchtigen – es sei denn, es liegt eine sehr spezifische interne Kurzschlussart vor.

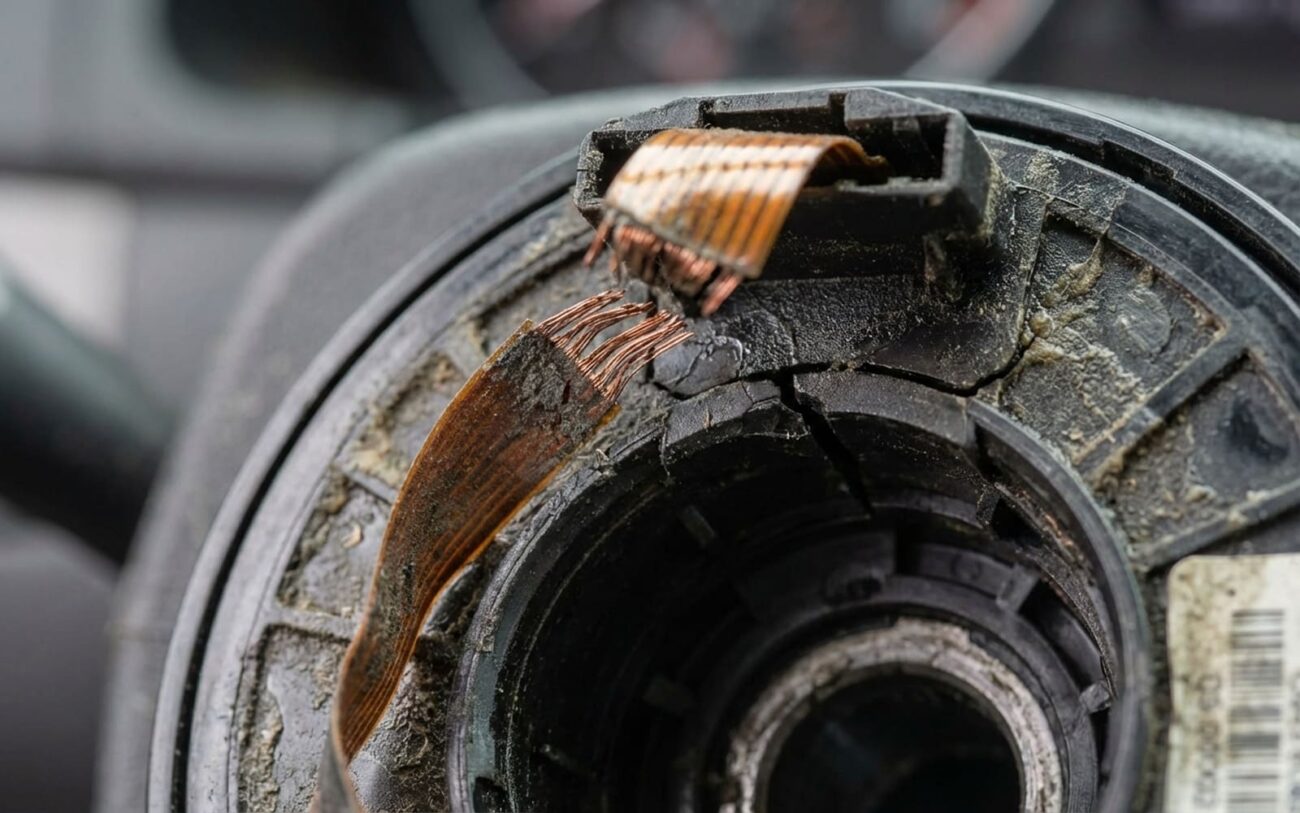

Manchmal hören Sie es sogar. Wenn Sie das Lenkrad drehen und ein Knirschen, Knacken oder Mahlgeräusch vernehmen, ist dies ein starker Hinweis darauf, dass das innere Flachbandkabel mechanisch gerissen oder das Kunststoffgehäuse gebrochen ist. Das geschieht meist durch Überdrehung des Kabels oder einfach durch Materialermüdung nach Jahren des Gebrauchs.

Ich habe in meiner Laufbahn Dutzende Spiralkabel ausgetauscht, aber ich gehe nie von vornherein davon aus. Obwohl die Symptome recht typisch sind, können andere Probleme ähnliche Anzeichen verursachen. Eine Airbag-Warnleuchte könnte auf ein defektes Airbag-Modul selbst, korrodierte Steckverbindungen unter dem Sitz (besonders häufig, wenn jemals etwas verschüttet wurde) oder sogar ein ausfallendes SRS-Steuermodul hindeuten. Und bei nur der Hupe könnte es sich um eine durchgebrannte Sicherung oder ein defektes Hupe-Relais handeln. Deshalb befolge ich immer einen systematischen Diagnoseprozess.

Zuerst benötigen Sie ein hochwertiges OBD2-Diagnosegerät. Und ich meine wirklich ein gutes – nicht alle generischen Geräte können SRS-spezifische Fehlercodes auslesen. Schließen Sie es an, lesen Sie alle gespeicherten Diagnosefehler (DTCs) aus und dokumentieren Sie sie. Diese Codes geben Ihnen eine klare Richtung vor.

Nachdem Sie die Fehlercodes haben – oder auch wenn nicht – ist der nächste Schritt, Ihr digitales Multimeter zur Hand zu nehmen. Sie sollten Durchgangs- und Widerstandsmessungen direkt an den Anschlüssen des Spiralkabels durchführen. So können Sie den Fehler eindeutig lokalisieren: Liegt er im Spiralkabel selbst oder weiter im Stromkreis, etwa im Kabelbaum oder im Airbag?

Nachdem Sie bestätigt haben, dass es das Spiralkabel ist, lohnt es sich zu verstehen, warum es versagt ist. Diese Teile sind Verschleißteile, ja – aber ein vorzeitiger Ausfall hat meist eine mechanische Ursache. Der häufigste Schuldige, den ich sehe, ist Überdrehung. Das passiert, wenn das Lenkrad über seine normalen mechanischen Anschläge hinaus gedreht wird, besonders wenn die Vorderräder in der Luft hängen.

Stellen Sie sich vor: Bei einer Achsvermessung oder sogar beim Reifenwechsel, wenn das Lenkrad nicht gesichert ist, kann es sich frei drehen. Dreht es sich zu weit in eine Richtung, wird das empfindliche Flachbandkabel im Spiralkabel über seine Belastungsgrenze hinaus verdreht. Knack! Die inneren Leiterbahnen sind durchtrennt, und Ihr Spiralkabel ist hinüber. Ich habe das unzählige Male gesehen, weil ein Mechaniker während der Wartung keinen Lenkradsperre verwendet hat.

Einige Fahrzeuge sind definitiv anfälliger als andere. Ich habe beispielsweise viele Spiralkabel-Ausfälle bei bestimmten Chrysler-, Dodge- und Jeep-Modellen aus der Mitte der 2010er Jahre gesehen. Anscheinend war der Kontaktverschleiß bei diesen ein bekanntes Problem. Aber denken Sie daran: Ein korrodierter Stecker am Fuß der Lenksäule oder ein ausfallendes Airbag-Modul ist kein Spiralkabel-Problem – es ist ein anderes Bauteil im System. Deshalb ist eine präzise Diagnose so wichtig.

Hier ist, was nötig ist, um diese Arbeit richtig zu machen:

Nachdem alles wieder zusammengebaut ist, ist die Validierung absolut entscheidend. Gehen Sie nicht davon aus, dass alles in Ordnung ist, nur weil das neue Teil eingebaut wurde. Beginnen Sie mit einer Funktionsprüfung: Drehen Sie den Zündschlüssel auf „ON“ (ohne den Motor zu starten). Die Airbag-Warnleuchte sollte etwa 6–8 Sekunden lang aufleuchten – das ist die Glühfadenprüfung – und dann muss sie ausgehen. Bleibt sie an, haben Sie immer noch ein Problem.

Testen Sie danach alles. Drücken Sie die Hupe und testen Sie sie in mehreren Lenkstellungen, von voll links bis voll rechts. Prüfen Sie jede einzelne Lenkradtaste – Tempomat, Radio, Telefon, was auch immer Ihr Auto hat. Alle müssen einwandfrei funktionieren.
