BCM erkennt Türöffnung nicht: Mikroschalter- oder LIN-Bus-Fehler?

Okay, sprechen wir über das lästige „Tür offen“-Licht. In meinen über 25 Jahren als Mechaniker, wenn ein Auto mir sagt, eine Tür sei offen, obwohl sie es nicht ist – oder umgekehrt –, liegt es fast nie daran, dass das BCM (Body Control Modul) einen Aussetzer hat. Meistens liegt das Problem direkt an der Tür selbst. Die große Warnflagge ist natürlich die Warnleuchte auf dem Armaturenbrett – sie bleibt entweder dauerhaft an, leuchtet gar nicht auf oder flackert wie eine defekte Weihnachtsbeleuchtung. Aber das Erste, was ich immer prüfe, ist ein entscheidender diagnostischer Schritt: Geht die Innenraumbeleuchtung an, wenn Sie diese Tür öffnen? Wenn die Innenbeleuchtung funktioniert, das Armaturenbrett aber weiterhin anzeigt, die Tür sei geschlossen (oder offen), dann weiß ich: Das Problem ist nicht, dass die gesamte Tür „tot“ ist. Es handelt sich meist um ein spezifisches Signalproblem zum BCM, oft direkt am Türschloss.

Die meisten neueren Fahrzeuge haben zwei verschiedene Möglichkeiten, um zu erkennen, dass eine Tür geöffnet ist. Die Innenbeleuchtung nutzt oft noch einen klassischen mechanischen Taster im Türholm – einfach und robust. Aber das BCM? Es erhält sein Signal meist von einem winzigen Mikroschalter, der direkt in der Türschlossbaugruppe integriert ist. Deshalb ist der Test mit der Innenbeleuchtung so wichtig.

Kommen wir nun zur eigentlichen Diagnose. Dies ist kein „Teile austauschen, bis es funktioniert“-Job. Ich habe schon zu oft gesehen, dass Mechaniker einfach die Schlossbaugruppe wechseln, weil es „so aussieht“, als ob das Problem dort liege – nur um später festzustellen, dass es ein durchtrenntes Kabel oder eine schlechte Masseverbindung war. Das ist einfach nur Geldverschwendung. Man muss systematisch vorgehen. So gehe ich vor, basierend auf den Hinweisen des Fahrzeugs:

Wenn Sie das Problem auf die Schlossbaugruppe eingegrenzt haben – was ist dann meist kaputt? Ich kenne drei Hauptursachen:

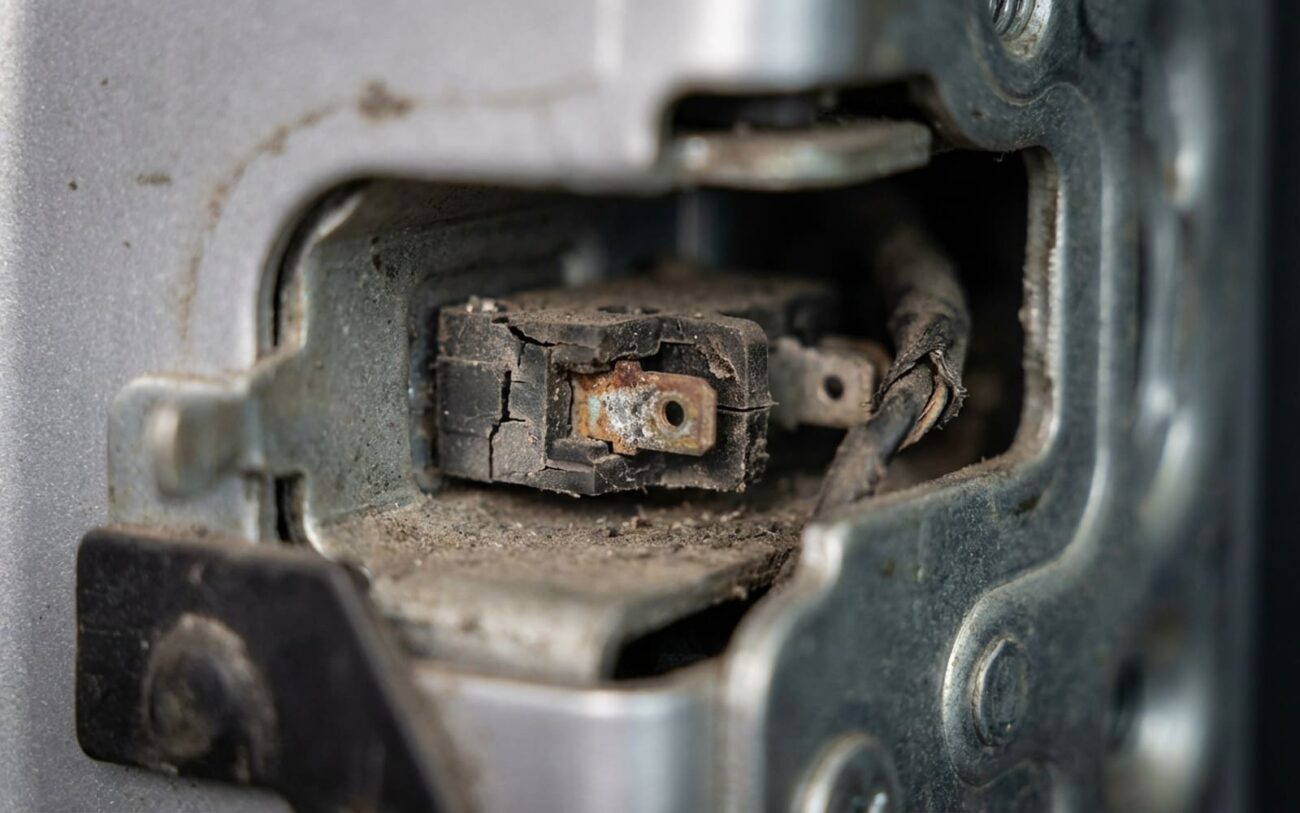

1. Verschlichener Mikroschalter: Das ist der häufigste Fall. Diese kleinen Schalter haben einen winzigen Kunststoffhebel, der beim Bewegen des Schlossmechanismus gedrückt und freigegeben wird. Nach Jahren des Gebrauchs bricht dieser Hebel oder die Kontakte korrodieren und verlieren den Kontakt. Es ist reine mechanische Ermüdung.
2. Ausfall des LIN-Bus-Transceiver-Chips: Bei Fahrzeugen, die einen LIN-Bus (Local Interconnect Network) für die Türmodule nutzen, enthält das Schloss einen kleinen Chip, der mit dem BCM kommuniziert. Diese Chips sind empfindlich. Spannungsspitzen, Überhitzung oder schlicht Alter können sie zerstören. Dann erhält man oft „Kommunikationsverlust“-Fehler, wie z. B. U0101 (Kommunikationsverlust).
3. Herstellungsfehler: Unglaublich, aber wahr: Manchmal ist es einfach ein Konstruktionsfehler. Ich habe bestimmte GM-Modelle aus der Mitte der 2010er Jahre gesehen, bei denen die Rastfedern im Schloss zu klein dimensioniert waren. Sie verschlissen vorzeitig und verursachten wiederkehrende „Tür offen“-Probleme, selbst nach einer Reparatur. Es ist selten, aber es kommt vor – und es ist frustrierend.

Sie haben die Arbeit erledigt, die Türverkleidung ist wieder montiert. Rufen Sie jetzt nicht einfach „fertig“. Hier bestätigen Sie die Reparatur. Öffnen und schließen Sie die Tür ein Dutzend Mal. Beobachten Sie das Kombiinstrument – reagiert die „Tür offen“-Leuchte sofort und korrekt? Wenn Sie ein Diagnosegerät haben, überwachen Sie den Türstatus-PID (Parameter-ID) des BCM, um sicherzustellen, dass das Signal perfekt ankommt. Wenn Sie ein ganzes Schlossmodul ersetzt haben, löschen Sie alle alten Fehlercodes. Dann testen Sie alles: Ver- und Entriegelung mit der Fernbedienung, Innenraumschalter, Kindersicherung. Sie wollen absolut sicherstellen, dass das LIN-Netzwerk stabil und fehlerfrei funktioniert.

Sprechen wir über Kosten und Risiken. Niemand möchte ein Vermögen für eine Türwarnleuchte ausgeben, aber manchmal ist es notwendig. Hier eine schnelle Übersicht über die zu erwartenden Aufwendungen:
