Klimakompressor springt nicht an? Diagnose von Kupplung, Druck und Steuergeräteproblemen

Nichts ist frustrierender, als an einem heißen Tag die Klimaanlage einzuschalten und nur warme Luft zu bekommen. Sie hören, wie sich der Gebläselüfter hochschaltet, aber unter der Motorhaube gibt es kein Klicken, kein Einschalten des Kompressors – einfach nur… Stille. Dieses Problem sehe ich ständig, und nach über 25 Jahren in der Werkstatt kann ich Ihnen sagen: Der Schlüssel liegt nicht im Raten, sondern in der Diagnose. Werfen Sie keine Teile einfach drauf.

In meiner Erfahrung läuft es, wenn der Kompressor der Klimaanlage nicht anspringt, fast immer auf eines von drei Dingen hinaus:

1. Die elektromagnetische Kupplung des Kompressors selbst. Dieses Bauteil kuppelt den Kompressor mechanisch ein.
2. Ein Problem mit dem Kältemitteldruck. Zu hoch oder zu niedrig – und das System läuft nicht.
3. Ein Fehler im Steuersystem. Gemeint sind Relais, Schalter oder das Steuermodul, das alles koordiniert.

Wir schauen uns an, wie ich diese Probleme angehe – beginnend mit dem, was Ihr Auto Ihnen sagen will.

Ihre Sinne sind Ihre ersten Diagnosewerkzeuge. Achten Sie darauf.

Wenn Sie die Klimaanlage einschalten und absolut kein Klicken vom Kompressor hören, und die Mitte der Riemenscheibe sich nicht mit dem Riemen dreht, liegt eine vollständige Nicht-Einrastung vor. Das bedeutet jedoch nicht automatisch, dass die Kupplung defekt ist. Es könnte eine defekte Spule sein – sicher –, aber genauso wahrscheinlich blockiert ein Druckschalter, Relais oder Steuermodul das Signal. Ich habe viele Fälle gesehen, in denen die Kupplung gut aussieht, aber das Fahrzeugsteuergerät die Einschaltung bewusst verhindert, weil zu wenig Kältemittel vorhanden ist.

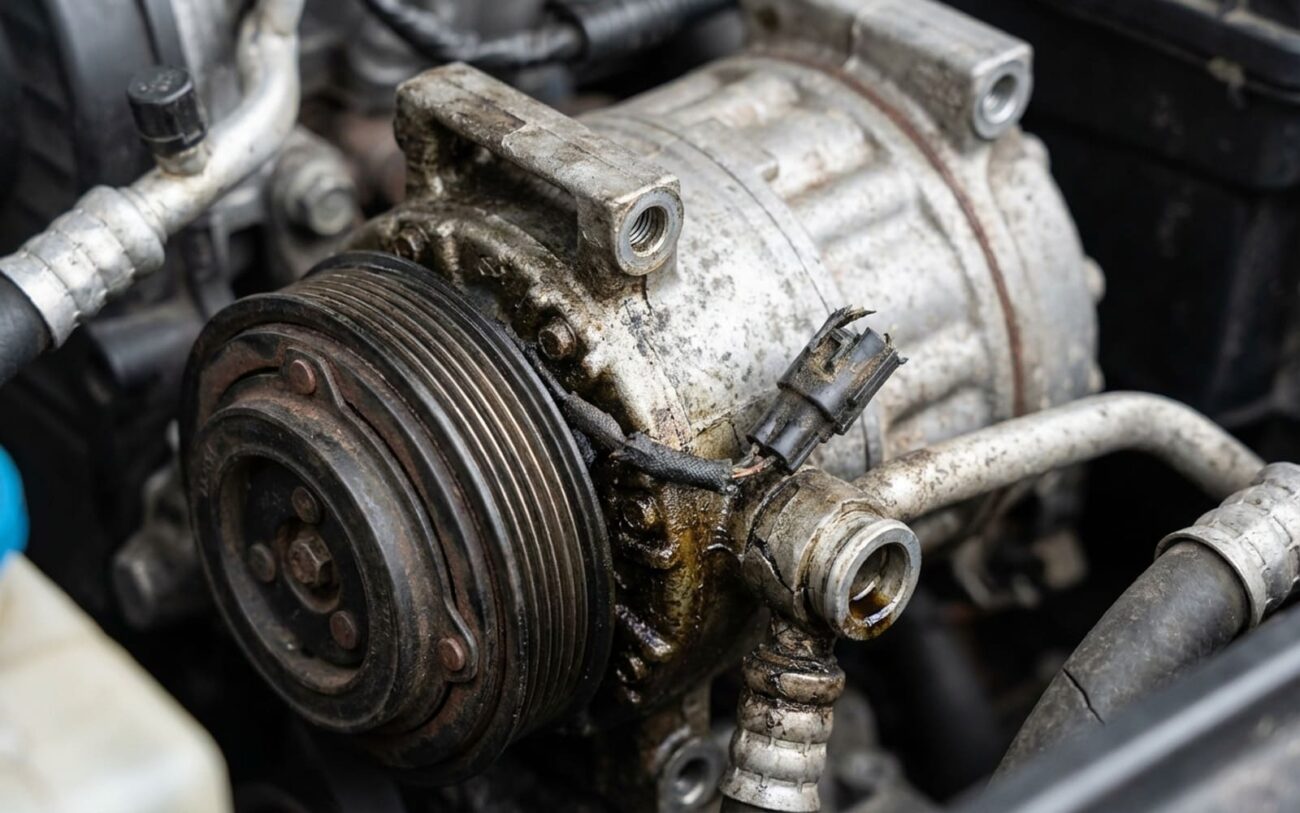

Sehen Sie sich die Kupplung genau an. Sichtbare Verschleißerscheinungen – wie ein gerissener Kupplungskern, eine glasige Reibfläche oder schwarzer Staub um die Riemenscheibe – deuten auf einen mechanischen Ausfall oder Verschmutzung hin. Öl, das z. B. vom Ventildeckel oder der Servolenkung austritt, kann die Kupplungsfläche bedecken und zum Rutschen führen. Rutschen erzeugt viel Hitze, die die Spule beschädigt und letztlich zum Totalausfall führt.

Doch oft ist der Kompressor gar nicht das Problem. Moderne Klimaanlagen sind intelligent und durch Hoch- und Niederdruckschalter geschützt, die den Betrieb bei unsicheren Bedingungen verhindern. Wenn Ihr Diagnosegerät anzeigt, dass der Niederdruckschalter „geöffnet“ ist, ist das System wahrscheinlich kältemittelleer. Den Kompressor ohne ausreichend Kältemittel laufen zu lassen bedeutet keine Ölzirkulation – und das kann innere Bauteile innerhalb von Minuten zerstören. Umgekehrt kann ein überfülltes System oder eine Verstopfung (z. B. ein verstopfter Kondensator) zu gefährlich hohem „Kopfdruck“ führen, der den Hochdruckschalter auslöst. In beiden Fällen funktioniert das System genau wie vorgesehen: Es schützt sich vor katastrophalen Schäden.

Dann gibt es noch die Steuerseite. Bei den meisten Fahrzeugen entscheidet das Klimasteuergerät oder das Bordsteuergerät (BCM), wann der Kompressor läuft. Wenn dieses Modul nicht über den CAN-Bus kommuniziert oder wenn es zwar den Befehl zum Einschalten der Kupplung gibt, aber das Relais nicht aktiviert wird, liegt ein elektronisches Steuerproblem vor. Solche Fehler können mechanische Ausfälle vortäuschen, haben aber oft tiefere Ursachen im Netzwerk oder bei der Stromversorgung – ähnlich wie bei Modulen, die aktiv sind, aber nicht kommunizieren. Ich habe mich bei solchen Fehlern schon oft im Kreis gedreht.

Die Diagnose beginnt mit einem Plan. Ersetzen Sie keine Teile basierend auf Vermutungen. Gehen Sie systematisch vor, um den Fehler einzugrenzen. So mache ich es normalerweise:

1. Prüfung der Kompressorkupplung selbst

Bei einer nicht einrastenden Kupplung ist der eindeutigste Test ein direkter Strombypass. Trennen Sie zunächst den elektrischen Stecker an der Kupplung. Verwenden Sie dann einen gesicherten Brückenkabel (und ich meine gesichert, überspringen Sie diesen Teil nicht), um 12 V direkt an den Kupplungsanschluss anzulegen und die andere Seite zu erden. Wenn Sie ein klares Klicken hören und sehen, wie die Kupplungsscheibe einrastet, funktionieren Kupplung und Spule. Das bedeutet, dass das Problem weiter „oben“ liegt – irgendwo in der Sicherung, dem Relais, dem Druckschalter oder der Steuerleitung.

Falls sie nicht einrastet, müssen Sie tiefer in die Kupplung selbst einsteigen. Nehmen Sie Ihr Multimeter und messen Sie den Widerstand der Spule. Eine gesunde Spule zeigt typischerweise zwischen 2 und 5 Ohm. Wenn Sie unendlichen Widerstand messen, liegt ein Unterbruch vor – die Spule ist tot. Wenn der Widerstand in Ordnung ist, aber sie trotz direkter Stromzufuhr nicht einrastet, könnte das Problem mechanisch sein. Prüfen Sie den Luftspalt zwischen Kupplungsscheibe und Riemenscheibe mit Fühlerlehren. Die meisten Spezifikationen liegen bei 0,020″ bis 0,040″ (ca. 0,5 bis 1,0 mm). Ist der Spalt zu groß, kann das Magnetfeld die Scheibe nicht mehr einziehen.

2. Überprüfung des Kältemitteldrucks

Wenn Ihr Diagnosegerät anzeigt, dass ein Druckschalter „geöffnet“ ist, nehmen Sie nicht einfach an, der Schalter sei defekt – überprüfen Sie den tatsächlichen Systemdruck. Schließen Sie ein Manometer-Set an (Sie benötigen eines für R134a oder R1234yf, je nach Fahrzeug). Mit abgestelltem Motor vergleichen Sie den statischen Druck mit einer Druck-Temperatur-(P-T)-Tabelle für Ihr spezifisches Kältemittel. Diese Tabelle zeigt, welcher Druck bei der aktuellen Umgebungstemperatur vorliegen sollte. Wenn der Druck der Umgebungstemperatur entspricht, der Schalter aber weiterhin „geöffnet“ anzeigt, ist der Schalter defekt. Wenn der Druck nahe Null liegt, haben Sie eine Kältemittelleckage. Wenn er zu hoch ist, suchen Sie nach einer Überfüllung, schlechtem Luftstrom durch den Kondensator oder einer Verstopfung im System. Einen Schalter zu ersetzen, ohne das zugrundeliegende Druckproblem zu beheben, führt nur zu erneutem Ausfall – glauben Sie mir.

3. Diagnose des Steuersystems

Bei vermuteten Problemen mit dem Steuermodul prüfe ich immer zuerst die Grundlagen. Überprüfen Sie Spannung und Masse am Modul mit einem digitalen Multimeter. Suchen Sie nach Spannungsabfall unter Last – das kann eine schlechte Masseverbindung aufdecken, die bei einer einfachen Spannungsprüfung nicht auffällt. Stellen Sie sicher, dass das Klimasteuergerät über einen geeigneten Diagnosescanner im CAN-Bus aktiv ist – es sollte kommunizieren. Wenn Spannung, Masse und Kommunikation in Ordnung sind, das Relais der Kupplung aber immer noch nicht aktiviert wird, ist der interne Treiberkreis des Moduls wahrscheinlich ausgefallen. Bedenken Sie, dass Feuchtigkeit – wie bei intermittierenden ECU-Fehlern – auch Klimasteuergeräte beeinträchtigen kann, besonders wenn das Fahrzeug eine Geschichte von Wassereintritt hat. Ich habe Module gesehen, die durch eine undichte Windschutzscheibenabdichtung oder einen verstopften Schiebedachablauf korrodiert sind.

Zu verstehen, warum etwas ausfällt, hilft, es in Zukunft zu verhindern. Es geht nicht nur darum, Teile auszutauschen.

Kupplungsspulen fallen hauptsächlich aufgrund von Hitze und elektrischer Belastung aus. Normales Ein- und Ausschalten erzeugt Wärme, aber anhaltende hohe Lasten – wie Klimaanlage auf Maximum im Stau für Stunden – beschleunigen den Abbau der Spule stark. Ein blockierter oder klemmender Kompressor zwingt die Kupplung, härter zu arbeiten, zieht mehr Strom und überhitzt die Wicklungen. Straßenschmutz, Salz und Feuchtigkeit können die Isolierung der Spule korrodieren und Kurzschlüsse verursachen. Und wenn Motoröl oder Servolenkflüssigkeit auf die Kupplungsfläche tropft, verliert das Reibmaterial seinen Halt, was zu Rutschen und Hitzestau führt. Merken Sie sich: Wenn die Kompressorwelle blockiert ist, ist die Kupplung nicht die Ursache – sie ist nur das Symptom. Wenn Sie nur die Kupplung ersetzen, kleben Sie nur ein Pflaster auf ein größeres Problem.

Druckschalter und Sensoren fallen aufgrund mechanischer Ermüdung und Korrosion aus. Die innere Membran kann im Laufe der Zeit reißen, oder die elektrischen Kontakte korrodieren, besonders in feuchten oder salzhaltigen Umgebungen. Oft ist der Stecker das schwächste Glied – ausgesetzt Spritzwasser und Temperaturschwankungen. Aber hier ist ein entscheidender Punkt, den ich nicht genug betonen kann: Einen Druckschalter zu ersetzen, nur weil er „geöffnet“ ist, ohne den Systemdruck zu prüfen, ist ein Anfängerfehler. Wenn das System tatsächlich kältemittelleer ist, erfüllt der Schalter seine Funktion. Beheben Sie zuerst die Leckage, dann kümmern Sie sich um den Schalter, falls er weiterhin Probleme macht.

Steuermodule fallen aufgrund von thermischem Wechsel, Spannungsspitzen und Feuchtigkeit aus. Wiederholtes Erhitzen und Abkühlen kann mikroskopisch kleine Risse in Lötstellen verursachen („kalte Lötstellen“), besonders an Leistungstransistoren, die das Kompressorrelais ansteuern. Eine kurzgeschlossene Kupplungsspule kann einen Stromstoß durch die Steuerung zurücksenden und den Treiber im Modul zerstören. Feuchtigkeit aus einem undichten Schiebedach oder einem verstopften Ablauf kann in das Klimasteuergerät eindringen, Korrosion verursachen und zu intermittierenden Fehlern führen. Bei bestimmten Fahrzeugmodellen gibt es bekannte Probleme – wie bei einigen Fahrzeugen aus den späten 2010er Jahren, bei denen der Speicherchip im Klimasteuergerät ausfällt, was zu wiederholten Neustarts und Ausfall der Klimaanlage führt. Bei den F-150-Modellen von 2015–2017 habe ich zum Beispiel gesehen, dass diese Module wöchentlich Probleme machen.

Nachdem Sie die Ursache gefunden haben, geht es um Lösungen. Hier ist eine realistische Übersicht Ihrer Optionen, inklusive Kosten und Erwartungen.

Gehen Sie niemals davon aus, dass die Reparatur geklappt hat – überprüfen Sie es. Hier scheitern viele Heimwerker, und sogar einige weniger erfahrene Profis.

Nach einer Kupplungsreparatur: Schalten Sie die Klimaanlage über das Diagnosegerät oder die Klimasteuerung ein. Beobachten Sie den Kompressor: Er sollte innerhalb einer halben Sekunde einrasten, mit einem klaren Klicken. Verwenden Sie ein Multimeter, um volle Batteriespannung am Kupplungsstecker zu bestätigen. Prüfen Sie auf Rutschen, indem Sie die Temperatur der Riemenscheibe mit einem Infrarot-Thermometer messen – übermäßige Hitze deutet auf Reibung oder Fehlausrichtung hin. Am wichtigsten: Messen Sie die Auslasslufttemperatur. Nach 10 Minuten Betrieb sollte sie auf 38–45 °F (3–7 °C) sinken, wenn die Umgebungstemperatur über 75 °F (24 °C) liegt.

Nach Austausch eines Druckschalters: Stellen Sie sicher, dass das Diagnosegerät „GESCHLOSSEN“ anzeigt, wenn das System läuft. Am Manometer sollte der Hochdruck mit der Kompressorlast ansteigen und sich je nach Umgebungstemperatur stabilisieren – konsultieren Sie immer die Drucktabellen im Reparaturhandbuch für Ihr Fahrzeug. Der statische Druck (Motor aus) sollte der P-T-Tabelle für die aktuelle Lufttemperatur entsprechen.

Nach Austausch eines Steuermoduls: Stellen Sie sicher, dass das Modul kommuniziert und auf Befehle reagiert. Führen Sie ggf. Selbsttests oder Adaptierungen des Klimasystems durch, wie vom Hersteller vorgeschrieben. Das System sollte die Kupplung automatisch basierend auf Innentemperatur und Druck schalten. Löschen Sie alte Fehlerspeicher und fahren Sie einen kompletten Kühlzyklus, um sicherzustellen, dass keine neuen Fehler auftreten. Manchmal reicht eine kurze Probefahrt aus, um ein latentes Problem aufzudecken.

Vorbeugen ist immer besser als reparieren – besonders bei Klimaanlagen. Das sage ich meinen Kunden:
