Warum stellt sich mein Xenon-Scheinwerfer nach einem Unfall nicht mehr ein? — Defekter Niveauregler

Sie fahren auf einen Bordstein oder nehmen eine Parkbegrenzung zu hart, und jetzt bewegt sich ein Scheinwerfer nicht mehr. Er ist entweder in die Straße eingegraben oder blendet den Gegenverkehr wie ein Scheinwerfer. Raten Sie nicht. Ich habe das schon hundertmal gesehen – besonders bei BMWs, Audis und Mercedes nach sogar kleinen Frontstößen. Das Problem liegt normalerweise nicht am Scheinwerfergehäuse, der Birne oder Ihren Ausrichtungsschrauben. Es ist der Niveauregler-Motor. Aber – und das ist entscheidend – nicht jeder blockierte Scheinwerfer bedeutet einen defekten Motor. Ersetzen Sie das falsche Teil, und Sie werfen nur Geld in ein Loch.

Nicht jeder Scheinwerfer, der schief aussieht, hat einen defekten Motor. Beginnen Sie einfach. Parken Sie auf ebenem Untergrund, 7,5 Meter von einer Wand entfernt. Schalten Sie den Abblendlicht ein. Die horizontale Abschneidelinie sollte auf beiden Seiten gleich sein. Wenn eine Seite höher oder tiefer ist und sich dies nicht ändert, wenn Sie die Vorderachse federn oder Gewicht in den Kofferraum legen, dann – ja – haben Sie ein Problem mit dem Niveauregler-System.

Beobachten Sie nun, was beim Start passiert. Die meisten Fahrzeuge mit adaptiver Beleuchtung führen einen Selbsttest durch. Der Reflektor des Scheinwerfers senkt sich kurz ab und hebt sich dann wieder innerhalb einer Sekunde. Wenn eine Seite das tut und die andere sich nicht bewegt? Das ist Ihre Warnflagge. Wenn sie träge oder nur halbwegs bewegt, ist das ein Warnzeichen. Und wenn Sie ein Brummen oder Knirschen aus dem Gehäuse hören – als ob ein kleines Zahnrad dreht, aber nicht greift – dann versucht der Motor zu arbeiten, scheitert aber.

Und bevor Sie irgendetwas auseinandernehmen: Prüfen Sie die Sicherungen. Ich hatte schon Techniker in meiner Werkstatt, die eine Stunde lang einen „toten Motor“ diagnostizierten, nur um dann eine durchgebrannte 7,5-A-Sicherung im TIPM (Totally Integrated Power Module) eines Ram zu finden. Das passiert.

Hier machen die meisten Werkstätten den Fehler. Sie sehen keine Bewegung, nehmen an, der Motor sei tot, und verbauen einen neuen. Dann kommt der Kunde eine Woche später mit demselben Problem zurück. Warum? Weil der Motor nicht das Problem war.

Das Niveauregler-System ist eine Kette: Fahrhöhen-Sensor → Steuermodul → Verkabelung → Motor. Bricht ein Glied, bewegt sich das Licht nicht. Und nach einem Unfall kann jedes dieser Teile ausfallen.

So teste ich es – Schritt für Schritt:

Schritt 1: Fehlercodes auslesen

Verbinden Sie ein echtes Diagnosegerät – kein 50-Dollar-Codeleser. Suchen Sie im Scheinwerfersteuermodul (HCM) oder AFS-Modul nach Codes wie B1215 (LIN-Bus-Fehler), B1234 (Implausibler hinterer Niveausensor) oder U0416 (Kommunikationsverlust mit Fahrwerkmodul). Diese zeigen Ihnen, wo Sie suchen müssen. Wenn Sie einen LIN-Bus-Fehler haben, könnte es ein Verdrahtungs- oder Kommunikationsproblem sein, nicht der Motor.

Schritt 2: Motor direkt ansteuern

Verwenden Sie die bidirektionalen Steuerfunktionen des Diagnosegeräts. Befehlen Sie dem linken Scheinwerfer, sich nach oben zu bewegen. Dann nach unten. Beobachten Sie die Live-Daten. Wenn das Modul „Befehl gesendet“ anzeigt, aber nichts passiert, und Sie Spannung und Masse am Motorstecker haben (prüfen Sie mit einem Multimeter), dann ist der Motor wahrscheinlich hinüber. Aber wenn das Diagnosegerät Ihnen nicht erlaubt, den Motor anzusteuern? Dann liegt ein Problem im Steuermodul oder Sensor vor.

Schritt 3: Fahrhöhen-Sensor prüfen

Diese Sensoren sind empfindlich. Ein kleiner Aufprall kann den Verbindungsarm verbiegen oder den Sensor aus seiner Halterung lösen. Bei Mercedes befinden sie sich oft an den hinteren Querlenkern. Bei Audis manchmal an den Luftfedern. Optisch prüfen. Bewegen Sie den Arm von Hand – er sollte sich gleichmäßig drehen. Wenn er steif oder abgekoppelt ist, liegt hier das Problem.

Schritt 4: Hören und Fühlen

Wenn Sie Geräusche hören, aber keine Bewegung, nehmen Sie ein Mechaniker-Stethoskop. Drücken Sie es gegen das Motorgehäuse. Wenn Sie Knirschen oder Brummen hören, versucht der Motor zu arbeiten. Prüfen Sie dann den Stromverbrauch: Stellen Sie Ihr Multimeter auf Strommessung und schalten Sie es in Reihe mit den Motorleitungen. Befehlen Sie eine Bewegung. Wenn der Strom auf 1,5–2 A ansteigt, aber keine Bewegung erfolgt, sind die Zahnräder abgenutzt. Wenn kein Strom fließt, liegt entweder ein Unterbrechung im Motor vor oder das Signal kommt nicht an.

Das sind nicht die Scheinwerfermotoren von früher. Es handelt sich um winzige Präzisions-Gleichstrommotoren mit Rückmeldeschaltungen. Die meisten verwenden ein Kunststoff-Planetengetriebe und ein Potentiometer oder Hall-Sensor zur Positionsbestimmung. Sie sind für 100.000 Zyklen ausgelegt – nicht dafür, einen 8-km/h-Aufprall zu überleben.

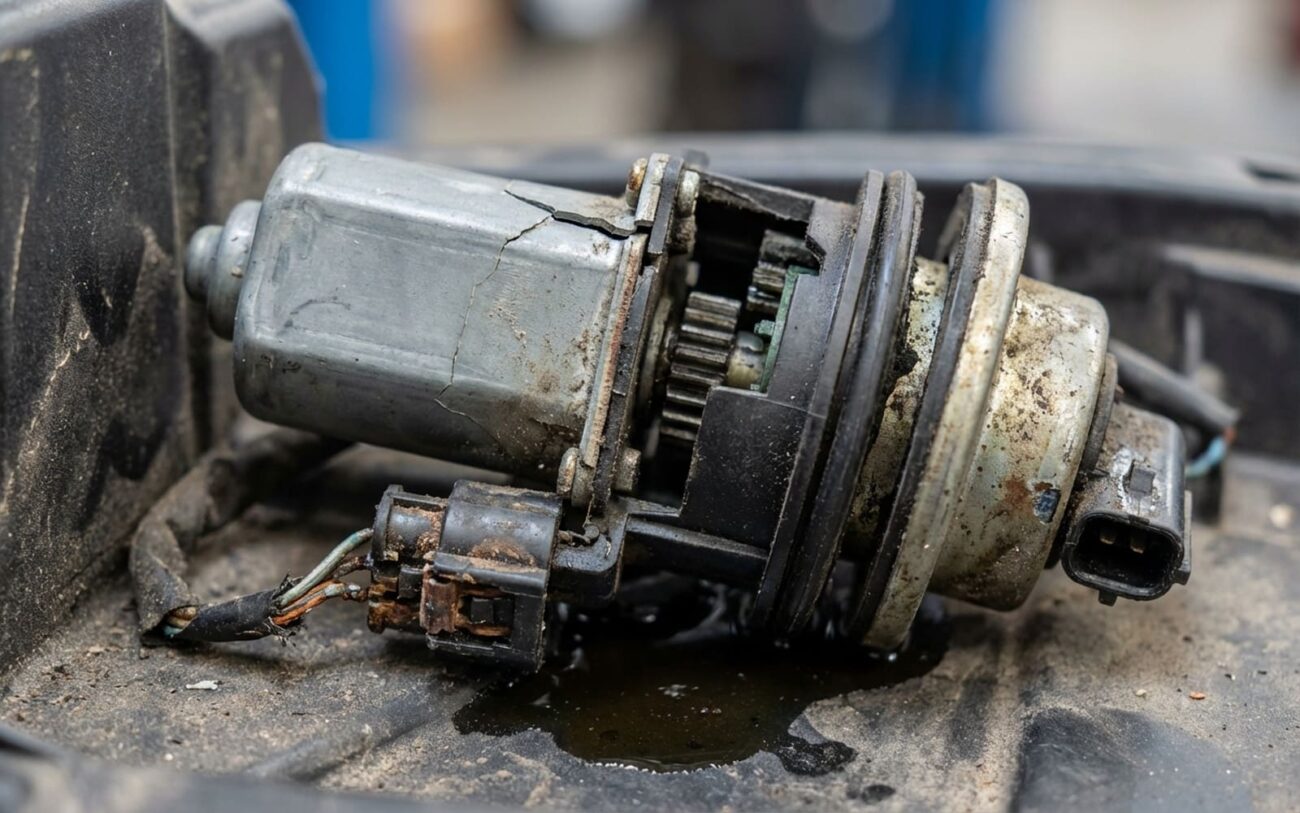

Der häufigste Fehler, den ich sehe? Durch Stoß beschädigte Zahnräder. Die Kunststoffzahnräder reißen oder laufen blank, wenn das Fahrzeug etwas trifft. Selbst wenn das Gehäuse in Ordnung aussieht, können die Innenteile zerbrochen sein. Ich habe Motoren geöffnet, die von außen perfekt aussahen – innen war das Sonnenrad halbiert.

Zweit häufigster Fehler: Rotor-Blockade. Die Welle klemmt im Lager aufgrund einer Fehlausrichtung nach dem Aufprall. Der Motor zieht Strom, brummt, dreht sich aber nicht.

Und vergessen Sie nicht die Elektronik. Einige Motoren haben eine kleine Leiterplatte mit einem LIN-Transceiver. Ein Stoß kann Lötstellen reißen oder den Chip beschädigen. Keine Kommunikation. Keine Bewegung. Aber der Motor selbst ist in Ordnung.

Hier wird es teuer. Bei einigen Fahrzeugen können Sie nur den Motor ersetzen. Die meisten modernen nicht.

Dass sich das Licht bewegt, bedeutet nicht, dass es repariert ist. Ich habe schon zu viele „reparierte“ Scheinwerfer gesehen, die immer noch wie bei einem Monstertruck ausgerichtet waren.

So mache ich es nach jeder Reparatur:

• Stellen Sie sicher, dass der Selbsttest beim Start vollständig durchläuft – vollständig nach unten, dann nach oben.

• Löschen Sie die Fehlercodes und scannen Sie erneut. Keine ausstehenden oder gespeicherten Fehler im HCM.

• Steuern Sie per Diagnosegerät hoch/runter. Die Bewegung sollte gleichmäßig sein, kein Ruckeln.

• Führen Sie eine Grundeinstellung durch. Wenn sie fehlschlägt, prüfen Sie auf Blockaden oder falsche Motorinstallation.

Und wenn Sie den Scheinwerfer ersetzt haben: Sie müssen ihn optisch ausrichten. Klebeband an der Wand reicht nicht. Verwenden Sie einen Scheinwerfereinsteller – Hella, Bosch oder sogar ein gutes digitales Gerät. Befolgen Sie die Herstellerspezifikationen. Europäische Fahrzeuge? Sie sind empfindlich. Eine Abweichung von 15 mm bei einem BMW E60 kann einen Fehler auslösen oder den Gegenverkehr blenden.

Seien wir ehrlich. Ein neuer Original-Scheinwerfer für einen Audi A4 von 2016 kann 2.200 $ kosten. Wenn Ihr Auto 8.000 $ wert ist, sind das 27 % seines Wertes. Ich sage Kunden: Wenn die Reparatur 40 % des privaten Marktwerts (KBB) überschreitet, erwägen Sie eine zertifizierte generalüberholte Einheit. Gleiche Optik, gleiche Kalibrierung, 60 % der Kosten. Stellen Sie nur sicher, dass sie mit Garantie kommt und nicht überflutet war.

Und wenn es sich um einen Versicherungsfall handelt? Fordern Sie eine ordnungsgemäße Kalibrierung. Ich habe schon gesehen, dass Gutachter Ansprüche ablehnen, weil die Werkstatt die Nachreparatur-Ausrichtung nicht dokumentiert hat. Holen Sie es schriftlich.

Nach jeder Frontarbeiten – Rahmenrichtung, Fahrwerkreparatur, Kühlerträgerersatz – bestehen Sie auf eine vollständige Kalibrierung der Scheinwerferhöhenregelung. Die Fahrhöhen-Sensoren werden neu kalibriert, das Steuermodul lernt die Haltung des Fahrzeugs neu, und die Scheinwerfer stellen sich entsprechend ein. Überspringen Sie dies, und Sie legen den Grundstein für einen erneuten Ausfall.

Und machen Sie den Starttest zu Ihrer Routine. Drehen Sie den Schlüssel. Beobachten Sie die Lichter. Eines bewegt sich nicht? Warten Sie nicht. Diagnostizieren Sie es jetzt. Erkennen Sie es frühzeitig, und Sie könnten den Motor retten, bevor er vollständig verklemmt.
