Fehlerdiagnose bei defekter Batteriekühlpumpe

Was tun, wenn das thermische Batteriemanagementsystem die Kühlpumpe nicht einschaltet

Okay, sprechen wir über die EV-Batteriekühlpumpe. Wenn Ihre nicht anspringt, haben Sie ein Problem. Und ich meine ein echtes Problem, keine kleine Unannehmlichkeit. Es geht nicht um Komfort; es geht um die Lebensader der Hochvoltbatterie Ihres Elektrofahrzeugs. Diese Pumpe ist dafür verantwortlich, das Kühlmittel zu zirkulieren und den Batteriesatz vor Überhitzung zu schützen. Ohne sie wird das Batteriemanagementsystem (BMS) die Gefahr von Weitem erkennen. Es wird Warnungen ausgeben, Ihre Leistung begrenzen oder sogar das Laden vollständig abschalten, um sich selbst zu schützen. Glauben Sie mir, ich habe schon viele Elektrofahrzeuge gesehen, die abgeschleppt wurden oder humpelnd in die Werkstatt kamen mit einer „Batterietemperatur zu hoch“-Meldung, und fast jedes Mal war die Kühlpumpe der stille Schuldige.

Sie merken es vielleicht zunächst gar nicht. Die Symptome können subtil sein. Das Erste, was ich Leuten sage, ist: hören Sie genau hin. Wenn Sie mit Gleichstrom-Schnellladung laden oder nach einer harten Fahrt, gehen Sie in die Nähe des Batteriesatzes – normalerweise unter dem Fahrzeugboden oder hinter den Rücksitzen – und lauschen Sie nach einem leisen Brummen oder einer Vibration. Das ist die Pumpe bei der Arbeit. Wenn es still ist, wenn sie arbeiten sollte, ist das Ihre erste Warnflagge.

Dann gibt es noch die Diagnosefehlercodes (DTCs). Diese bestätigen Ihre Vermutung. Häufige Codes sind P1E00 oder P1E01. Sie bedeuten, dass das BMS einen Befehl an die Pumpe gesendet hat, aber keine Rückmeldung erhalten hat. Manchmal sehen Sie auch einen P0C2F00, je nach Hersteller.

BTMS MONITOR

⚠ PUMPE INAKTIV

Thermischer Status
Durchfluss: 0,0 L/min

Temp

Ignorieren Sie das nicht. Ernsthaft. Die Überhitzung Ihrer Batterie ist kein Komfortproblem; es ist ein Todesurteil für den Batteriesatz. Sie werden eine dauerhafte Reichweitenverringerung, beschleunigten Zellverschleiß und im schlimmsten Fall einen thermischen Runaway erleben. Den Austausch eines kompletten EV-Batteriesatzes? Das ist eine fünfstellige Rechnung, ganz einfach.

Den eigentlichen Schuldigen diagnostizieren

Bevor Sie jetzt die Pumpe herausreißen, müssen wir sicherstellen, dass sie tatsächlich das Problem ist. Ich habe schon zu oft gesehen, dass Leute – und sogar einige weniger erfahrene Techniker – einfach Teile auf ein Problem werfen. Das ist Zeit- und Geldverschwendung. Die Pumpe ist kein isoliertes Bauteil; sie benötigt Strom, ein gutes Signal vom BMS, ausreichend Kühlmittel und intakte Verkabelung. Wir müssen herausfinden, ob die Pumpe selbst defekt ist oder ob etwas davor ihr sagt, nicht zu arbeiten.

Mein Ansatz ist immer systematisch. Wir prüfen zuerst die einfachen Dinge: Sicherungen, Relais, Steckverbinder und den Kühlmittelfüllstand. Erst danach testen wir die Pumpe direkt. So gehe ich in der Werkstatt vor:

Symptom	Weist auf Pumpenversagen hin	Häufige externe Ursachen	Definitiver Test
Pumpe läuft nicht, wenn sie aktiviert werden soll	Blockierter Rotor, defekte Motorenwicklungen, interner elektrischer Fehler.	Durchgebrannte Sicherung, defektes Relais, beschädigte Leitungen, BMS-Softwarefehler, niedriger Kühlmittelfüllstand.	Direkter Spannungstest: Systemspannung direkt an die Pumpenklemmen anlegen.
DTC für zu niedrigen/hohen Strom oder Unterbrechung im Pumpenstromkreis	Interner Unterbruch oder Kurzschluss in den Motorenwicklungen.	Korrosionsbeschädigte Steckerkontakte, Scheuerstellen in der Verkabelung, defekte Treiberschaltung im BMS.	Widerstandsmessung: Messung zwischen den Pumpenklemmen (typischerweise 0,5–5,0 Ω).
Pumpe läuft, aber kein Kühlmitteldurchfluss wird erkannt	Abgelöster Flügelrad, verstopfte innere Kanäle, blockierte Welle.	Luftverriegelung, eingeknickte oder eingeklemmte Schläuche, verstopfter Filter, niedriger Kühlmittelfüllstand.	Durchflussprüfung: Pumpe isolieren und am Prüfstand mit temporärer Kühlmittelquelle testen.

Warum diese Pumpen versagen

Sie haben Ihre Tests durchgeführt und sind sicher, dass die Pumpe selbst defekt ist. Das passiert. Diese sind versiegelte, für die Lebensdauer ausgelegte Gleichstrompumpen, aber „Lebensdauer“ findet irgendwann ihre Grenzen. Zu wissen, warum sie versagen, kann manchmal helfen, es zu verhindern. In meinen über 25 Jahren sehe ich Folgendes typischerweise:

Lagerausfall: Die inneren Rotorlager verschleißen einfach. Dies gilt besonders, wenn das Kühlmittel im Laufe der Zeit mit Schmutz oder Feuchtigkeit kontaminiert wird.

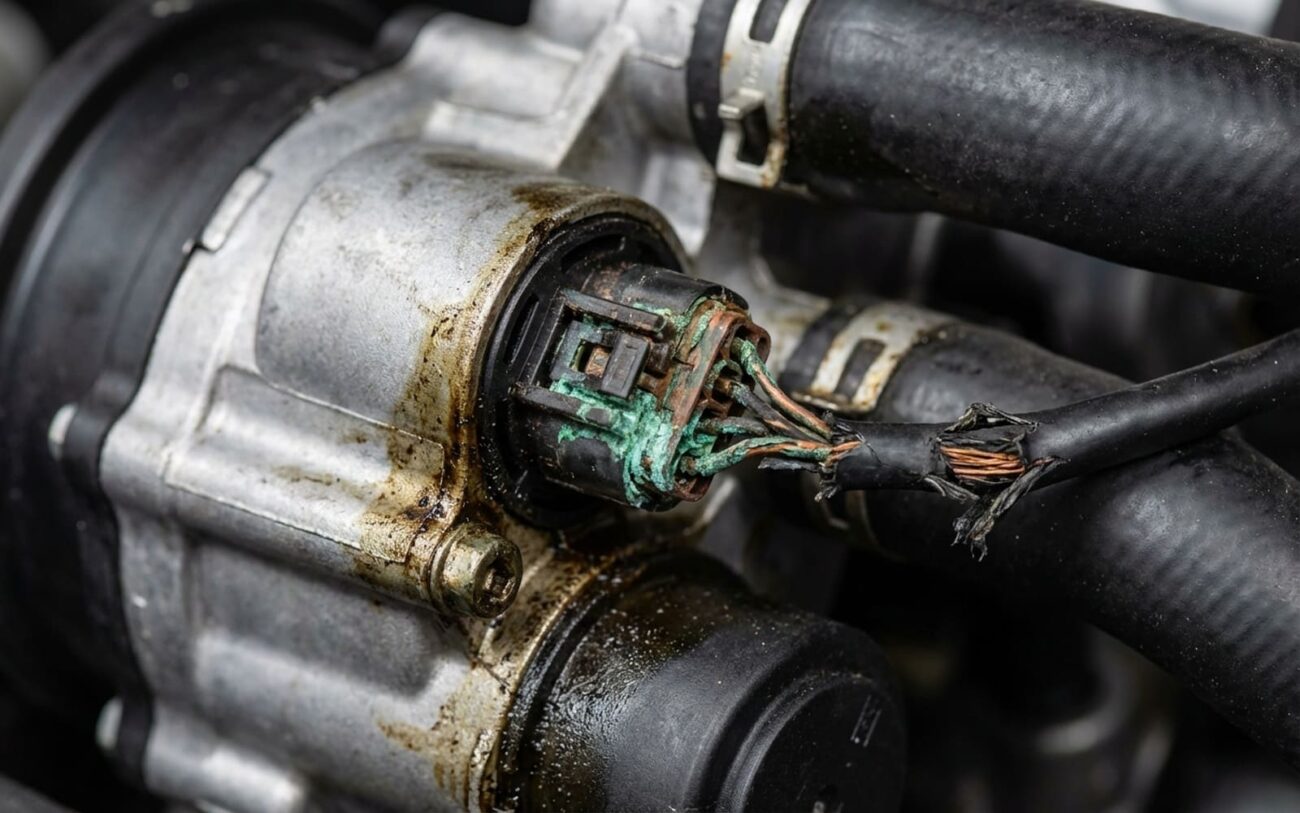

Elektrischer Ausfall: Eine verschlechterte Wellendichtung kann Feuchtigkeit eindringen lassen, was zu Korrosion oder Kurzschlüssen in den Motorenwicklungen führt.
Flügelradschaden: Das Kunststoffflügelrad kann durch ständige thermische Zyklen reißen oder sich einfach von der Motorwelle lösen. Wenn die Pumpe dreht, aber keine Flüssigkeit bewegt, ist dies oft der Grund.
Wicklungsausfall: Dauerbetrieb unter hoher Last oder Spannungsspitzen können die Statorwicklungen überhitzen und verbrennen.

Wichtiger Unterschied:

Eine Pumpe, die nur trocken läuft oder kavitiert, weil zu wenig Kühlmittel vorhanden ist, ist nicht „defekt“ im Sinne einer blockierten Pumpe – sie ist verhungert. Und wenn das BMS gar keinen Befehl sendet, ist es kein Pumpenproblem. Validieren Sie immer das gesamte System, bevor Sie die Hardware verurteilen.

Ihre Reparaturmöglichkeiten (und was ich empfehle)

HOCHSPANNUNGSSICHERHEIT IST KEIN SPASS.

Hören Sie, ich kann das nicht genug betonen: Arbeiten an Hochspannungskomponenten in einem Elektrofahrzeug erfordern spezielle Schulungen, die richtige persönliche Schutzausrüstung (PSA) und einen gesunden Respekt vor Elektrizität. Ein falscher Schritt kann tödlich sein. Und ohne geeignetes Vakuumfüllgerät und ein bidirektionales Diagnosegerät können Sie dieses System nicht richtig entlüften oder testen. Dies ist keine DIY-Aufgabe für Ungeübte.

Professionelle Reparatur – Kompletter Austausch Empfohlen

In fast jedem Fall ist ein kompletter Austausch die einzige sichere und zuverlässige Lösung. Diese Pumpen sind nicht zum Überholen konzipiert; ihre Dichtungen sind eingespritzt, und ein Feldreparaturversuch führt nur zu Leckagen, die Sie absolut nicht in der Nähe von Hochspannungskomponenten haben wollen. Sie benötigen eine Originalpumpe, neue O-Ringe, das vom Hersteller vorgeschriebene Glykol-Kühlmittel (sparen Sie hier nicht!) und ein Vakuumfüllgerät, um das System richtig zu entlüften. Und stellen Sie sicher, dass die Befestigungsschrauben korrekt angezogen sind, normalerweise zwischen 10–15 Nm. Zu stark anziehen, und Sie reißen das Gehäuse.

Interner Ausfall – Ersetzen, nicht überholen

Wenn die Pumpe intern ausgefallen ist – Lager, Flügelrad, Wicklungen – gibt es keine Überholungssätze. Punkt. Sie können keine Einzelteile vor Ort ersetzen. Und ich sage es noch einmal: Eine ordnungsgemäße Entlüftung nach dem Austausch ist zwingend erforderlich. Luftblasen im System führen zu Kavitation, die Ihre neue Pumpe schnell zerstört oder schlimmer, zu einer erneuten Batterieüberhitzung führt.

Notfall-Lösung Vorsicht

Okay, wenn Sie wirklich feststecken und nur bis zur Werkstatt humpeln müssen, kann ein kräftiger Schlag auf das Pumpengehäuse mit einem Gummihammer manchmal einen blockierten Rotor lösen. Das ist ein letzter Versuch, eine Notlösung. Wenn Sie das tun, verstehen Sie, dass die Pumpe immer noch beschädigt ist. LADEN SIE NICHT MIT HOHER LEISTUNG und FAHREN SIE NICHT AGGRESSIV. Bringen Sie das Fahrzeug sofort zu einem Fachmann.

Wie ich sicherstelle, dass die Arbeit richtig erledigt ist

Nach all der Arbeit müssen Sie absolut sicher sein, dass das System einwandfrei funktioniert. Es geht nicht nur darum, einen Fehlercode zu löschen; es geht darum, die teure Batterie zu schützen. So sieht meine Checkliste in der Werkstatt aus:

Pumpe aktivieren: Ich verwende ein bidirektionales Diagnosegerät, um einen Aktivierungsbefehl an die Pumpe zu senden. Sie sollte innerhalb weniger Sekunden anspringen. Wenn nicht, stimmt immer noch etwas nicht.
Pumpendrehzahl-Parameter prüfen: Während sie läuft, überwache ich die „Batteriekühlmittelpumpendrehzahl“ im BMS-Datenstrom. Sie sollte im vom Hersteller vorgesehenen Bereich liegen, normalerweise zwischen 2000–6000 U/min.
Tatsächlichen Durchfluss überprüfen: Nehmen Sie ein Infrarothermometer und messen Sie den Temperaturunterschied zwischen Ein- und Auslassschläuchen. Ein gesundes System sollte eine Differenz von 5–15 °C aufweisen, was bestätigt, dass das Kühlmittel tatsächlich zirkuliert und Wärme austauscht.
Auf Blubbern achten: Prüfen Sie den Kühlmittelausgleichsbehälter. Wenn Sie Blubbern hören, haben Sie noch eingeschlossene Luft im System. Das ist ein Zeichen dafür, dass das Vakuumfüllen nicht korrekt durchgeführt wurde oder eine Leckage vorliegt. Sie müssen das System erneut entlüften.

Was diese Reparatur Sie kosten wird

Sprechen wir über Geld. Niemand mag unerwartete Reparaturen, aber es ist besser zu wissen, worauf man sich einlässt. Hier eine grobe Übersicht der Kosten, basierend auf dem, was ich sehe:

Reparaturart	DIY-Kosten	Werkstattkosten	Erfolgsquote	Risiken einer unsachgemäßen Reparatur
Pumpenaustausch	276,00 €–736,00 € (Ernsthaft, nicht empfohlen)	460,00 €–1,38 €0	>98 % (Wenn von einem Profi richtig durchgeführt)	Luftverriegelung führt zu Pumpenkavitation und schnellem erneuten Ausfall oder schlimmer, Batterieüberhitzung und dauerhafter Schaden.

Wie Sie verhindern, dass es erneut passiert

Okay, Sie haben es repariert. Wie verhindern Sie, dass es sich wiederholt? Es kommt alles auf die Kühlmittelwartung an. Dies ist nicht das alte Motorkühlmittel Ihres Großvaters, das Sie einfach nachfüllen. Und es ist definitiv kein „Füllen für die Lebensdauer“-System, egal was manche Leute behaupten. Die meisten Hersteller empfehlen, das Batteriekühlmittel alle 10 Jahre oder nach 150.000 Meilen zu wechseln. Diesen Service zu überspringen ist eine sichere Methode, um Verunreinigungen einzuführen, Korrosion zu fördern und die Pumpe vorzeitig verschleißen zu lassen.

Meine Wartungsweisheit:

Verwenden Sie immer das vorgeschriebene Fluid. Ich habe schon zu viele Systeme gesehen, die mit Schlamm und Ablagerungen verstopft waren, weil jemand das falsche Glykol-Kühlmittel verwendet hat – dieses Zeug zerstört Lager schnell. Einige Fahrzeuge, wie der frühe Nissan Leaf (2013–2017), sind bekanntermaßen empfindlich gegenüber der Gesundheit ihres thermischen Managements, achten Sie dort besonders genau darauf.
