Gut, reden wir über eines dieser Rätsel, die einen wirklich täuschen können: das klickende Relais, das eigentlich nichts tut. Sie drehen den Schlüssel, betätigen einen Schalter, oder der Motor startet, aber die Kraftstoffpumpe bleibt stumm. Sie hören dieses befriedigende „Klick“ vom Relais – das ist die Steuerseite, die ihre Arbeit macht, der Elektromagnet zieht die Kontakte zusammen. Es klingt, als müsste alles funktionieren, oder?
Doch dann passiert nichts. Kein Lüfter dreht sich, keine Scheinwerfer gehen an, kein Brummen der Kraftstoffpumpe. Dieses Klicken lügt. Sie haben ein Relais, das nur zur Hälfte funktioniert – ein ziemlich häufiges Problem, das ich in der Werkstatt immer wieder sehe.
Was wirklich im Inneren dieses Klicks passiert
Was läuft hier also falsch? Dieses Klicken sagt uns, dass die Spule des Relais Strom erhält und versucht, den internen Schalter zu schließen. Stellen Sie sich ein Relais als zwei getrennte Stromkreise vor: eine niederohmige Steuerseite (die Spule) und eine stromstarke Leistungsseite (die Schaltkontakte). Wenn die Spule aktiviert wird, zieht sie einen Satz Kontakte zusammen und schließt so den Stromkreis für die Komponente, die sie versorgt – Ihre Kraftstoffpumpe, den Kühlerlüfter, die Scheinwerfer, was auch immer.

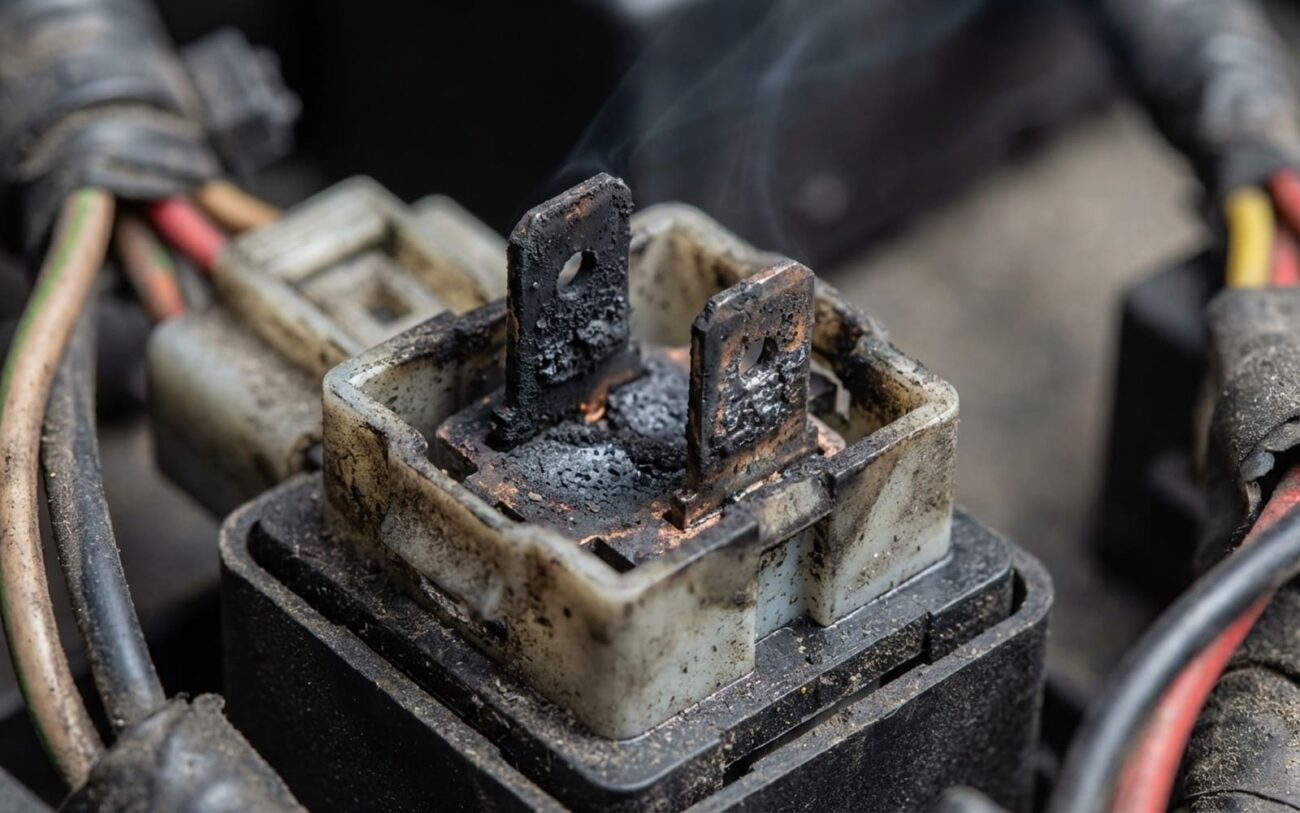

Das Problem ist: Selbst wenn die Spule die Kontakte zusammenzieht, leiten sie möglicherweise keinen Strom. Im Laufe der Zeit verschleißen die stromstarken Kontakte im Inneren des Relais. Sie können verbrennen, verätzen oder mit Oxidation bedeckt sein, verursacht durch wiederholtes Lichtbogenbildung beim Ein- und Ausschalten. Es ist wie ein Lichtschalter, bei dem der Hebel bewegt wird, aber die eigentliche Metallverbindung im Inneren so korrodiert oder beschädigt ist, dass kein Strom fließt. Der Schalter bewegt sich, aber der Stromkreis bleibt offen oder hat zu viel Widerstand.
Ich habe das unzählige Male gesehen. Das Relais klickt, aber die Verbindung zwischen Anschluss 30 (Hauptstromzufuhr) und Anschluss 87 (Ausgang zur Komponente) ist beeinträchtigt. Es fließt kein Strom durch, oder nicht genug, um die Komponente ordnungsgemäß zu betreiben.
Der „Klopf-Test“ und warum er ein Warnsignal ist
Ein weiteres klassisches Symptom, das ich oft sehe, ist intermittierender Betrieb. Sie klopfen vielleicht gegen die Sicherungskasten oder geben dem Relais einen leichten Schlag, und plötzlich springt die Komponente an – der Lüfter dreht sich oder die Kraftstoffpumpe wird vorgespannt. Das ist ein sicheres Zeichen dafür, dass die Kontakte des Relais verschlissen sind. Diese kleine Vibration stellt vorübergehend eine wackelige Verbindung wieder her, aber glauben Sie mir, das ist keine Lösung. Es ist nur eine vorübergehende Erleichterung und sagt Ihnen, dass das Relais kurz vor dem endgültigen Aus steht.
Aber Moment: Ist es wirklich das Relais? (Differenzialdiagnose)
Hier kommt die Erfahrung ins Spiel. Nur weil Sie dieses Klicken hören, heißt das nicht automatisch, dass das Relais selbst das einzige Problem ist. Dieses Klicken bestätigt lediglich, dass die Steuerseite des Relais funktioniert – die Spule erhält Strom und versucht, ihre Aufgabe zu erfüllen. Die eigentliche Stromversorgung könnte weiter hinten im System immer noch versagen.
Ich habe oft erlebt, dass ein klickendes Relais Leute dazu verleitet, es zu ersetzen, nur um festzustellen, dass das Problem weiterhin besteht. Andere Dinge können dieses genaue Symptom nachahmen, weshalb eine sorgfältige Diagnose entscheidend ist:
- Unterbrochene oder hochohmige Leitungen: Ein durchtrennter Draht, eine korrodierte Verbindung oder sogar ein teilweise geschmolzener Draht im Strom- oder Massepfad zur Komponente kann verhindern, dass Strom ankommt.
- Schlechte Masseverbindung: Eine schlechte Masseverbindung der Komponente selbst blockiert diese komplett, selbst wenn sie Strom vom Relais erhält.
- Intern ausgefallene Komponente: Ihre Kraftstoffpumpe, der Lüftermotor oder die Scheinwerferlampe könnte einfach durchgebrannt oder blockiert sein. Das Relais liefert Strom, aber die Komponente kann ihn nicht nutzen.
- Korrosion an den Relais-Sockelkontakten: Manchmal ist das Relais in Ordnung, aber die Anschlüsse in der Sicherungskasten- oder Relaisfassung selbst sind korrodiert oder auseinandergepresst, sodass keine gute Verbindung entsteht.
Wie können wir es also eingrenzen?
Meine Standardtests für ein klickendes, aber totes Relais
Wenn ich vor einem klickenden Relais stehe und kein Strom fließt, rate ich nicht. Ich teste. Hier sind die zuverlässigen Methoden, mit denen ich überprüfe, ob die Leistungskontakte des Relais tatsächlich schuld sind:
1. Der Spannungsabfall-Test (mein Favorit)
Dies ist mein absoluter Lieblingstest bei Problemen mit internen Relaiskontakten. Er zeigt Ihnen genau, wie viel Widerstand im Leistungsstrompfad des Relais vorhanden ist. So mache ich es:
- Mit dem Relais in der Fassung und dem Schaltkreis aktiviert (das Relais klickt und versucht, Strom zu senden), verwende ich ein Multimeter.
- Ich lege eine Messspitze an Anschluss 30 (Stromzufuhr) und die andere an Anschluss 87 (Stromausgang).
- Wenn die internen Kontakte des Relais in Ordnung sind, sollte der Spannungsabfall sehr gering sein – idealerweise weniger als 0,1 Volt.
- Wenn ich einen Abfall von mehr als 0,5 Volt messe, ist das Relais defekt. Das bedeutet, dass zu viel Widerstand über diese internen Kontakte besteht und nicht genügend Strom durchgelassen wird, um die Komponente ordnungsgemäß zu versorgen.
Dieser Test ist schnell und eindeutig. Er sagt Ihnen, ob Strom in das Relais gelangt und ob das Relais ihn mit minimalem Verlust weiterleitet.
2. Überprüfung der Ausgangsspannung direkt an der Komponente
Falls der Spannungsabfall-Test gut aussieht oder Sie ein intermittierendes Problem vermuten, überprüfe ich die Ausgangsspannung direkt. Das hilft, Verdrahtungsprobleme weiter hinten auszuschließen:
- Zuerst messe ich am Anschluss 87 an der Relaisfassung (oder verwende eine Prüfleitung, falls das Relais eine abnehmbare Abdeckung hat) und stelle sicher, dass dort volle Batteriespannung anliegt, wenn das Relais eingeschaltet ist.
- Dann gehe ich zur eigentlichen Komponente (Kraftstoffpumpe, Lüftermotor usw.) und prüfe, ob volle Batteriespannung am Stromanschluss der Komponente anliegt.
- Wenn ich gute Spannung an Pin 87 habe, aber keine oder nur geringe Spannung an der Komponente, dann ist die Verdrahtung zwischen Relais und Komponente das Problem.
- Wenn ich gute Spannung an der Komponente habe, sie aber immer noch nicht funktioniert, ist die Komponente selbst wahrscheinlich defekt (z. B. ein blockierter Motor, eine durchgebrannte Lampe).
Bei intermittierenden Problemen müssen Sie das Messgerät möglicherweise angeschlossen lassen, Drähte bewegen, das Relais klopfen oder auf andere Weise versuchen, den Fehler zu provozieren, während Sie die Spannung überwachen. So fange ich normalerweise diese heiklen Fälle ein.
Warum diese Relais schlappmachen (Ursachen)
Relais sind nicht dafür ausgelegt, ewig zu halten. Sie sind mechanische Schalter, und wie jedes mechanische Teil verschleißen sie. Jedes Mal, wenn ein Relais öffnet oder schließt, springt ein winziger elektrischer Lichtbogen zwischen den Kontakten. Über Tausende von Schaltvorgängen hinweg erodiert dieser Lichtbogen die Metalloberflächen, erzeugt Vertiefungen, Kohlenstoffablagerungen und schließlich hohen Widerstand. Dieser Verschleiß ist normal, wird aber durch einige Faktoren beschleunigt:
- Hohe Amperenzahl: Wenn ein Relais ständig eine Komponente schaltet, die nahe oder über ihrer Nennstromstärke arbeitet, sind diese Lichtbögen größer und heißer, was zu schnellerem Verschleiß führt.
- Häufiges Schalten: Komponenten, die oft ein- und ausschalten (wie Kühllüfter im Stau), verschleißen ihre Relais schneller.
- Feuchtigkeit und Verschmutzung: Wenn Wasser oder Schmutz in ein nicht versiegeltes Relais gelangt (oder sogar in ein versiegeltes, falls die Dichtung versagt), kann dies Oxidation und Korrosion an den Kontakten verursachen, was den Widerstand drastisch erhöht.
Wichtiger Profi-Tipp:
Eines habe ich im Laufe der Jahre gelernt: Ein defektes Relais, besonders ein verbranntes, ist oft ein Symptom, nicht die Ursache. Wenn Ihre Kraftstoffpumpe anfängt, sich zu blockieren, oder ein Lüftermotor klemmt, zieht sie übermäßigen Strom – sogenannte „Blockierstrom“-Amperes. Dieser hohe Strom kann die Relaiskontakte buchstäblich verschweißen oder so stark überhitzen, dass sie ausfallen. Wenn Sie nur das verbrannte Relais ersetzen, ohne den Stromverbrauch der Komponente zu prüfen, werden Sie das neue Relais sehr bald erneut ersetzen müssen. Prüfen Sie immer die Last!
Die einzige echte Lösung: Ersetzen
Ich weiß, manche Leute wollen Dinge reparieren, aber bei modernen Fahrzeugrelais lohnt sich das nicht. Das sind keine alten, wartbaren Bauteile. Die meisten Standard-ISO-Mikrorelais sind versiegelte Einheiten, die im Werk präzise auf Kontaktkraft und Abstand kalibriert wurden. Sie können stark verätzte Kontakte nicht zuverlässig schleifen oder reinigen und erwarten, dass sie richtig funktionieren oder lange halten.
Versuchen Sie nicht, es zu reparieren
Ich habe Leute gesehen, die versucht haben, sie zu öffnen und die Kontakte zu reinigen. Es ist Zeitverschwendung. Sie werden niemals die ursprüngliche Kontaktfläche oder die präzise Federkraft wiederherstellen. Am Ende haben Sie nur eine unzuverlässige Reparatur, die früher oder später erneut versagt – wahrscheinlich im ungünstigsten Moment.
Überprüfung: Hat die Reparatur wirklich funktioniert?
Nur weil Sie ein neues Relais eingebaut haben und die Komponente einmal angesprungen ist, sollten Sie sich noch nicht auf die Schulter klopfen. Ich habe zu viele Rückkehrer gesehen, die die Reparatur nicht ordnungsgemäß überprüft haben. Sie müssen sicherstellen, dass das Problem wirklich behoben ist und Sie kein zugrundeliegendes Problem nur überdeckt haben. So überprüfe ich es:
-
Funktionstest: Schalten Sie das System mehrmals ein und aus. Schalten Sie es ein, aus, warten Sie etwas, schalten Sie es erneut ein. Die Komponente sollte jedes Mal sofort und zuverlässig anspringen, ohne Verzögerungen, Zögern oder seltsame Geräusche.
-
Elektrische Prüfung (erneuter Spannungsabfall-Test): Das ist entscheidend. Mit dem neuen Relais eingebaut und dem Schaltkreis in Betrieb führen Sie erneut den Spannungsabfall-Test zwischen Pin 30 und Pin 87 durch. Sie sollten nun einen sehr geringen Spannungsabfall sehen, idealerweise weniger als 0,1 Volt. Wenn er weiterhin hoch ist, haben Sie möglicherweise ein defektes neues Relais (das kommt vor!) oder es besteht noch ein Problem an der Fassung.
-
Prüfung der Fassung: Wenn Sie weiterhin Probleme mit einem neuen Relais haben, ziehen Sie es heraus und prüfen Sie die Relaisfassung sorgfältig. Achten Sie auf Korrosion, verbogene Anschlüsse oder Anschlüsse, die „auseinandergepresst“ aussehen und keine gute Verbindung zu den Relais-Pins herstellen. Ich musste schon ganze Sicherungskästen ersetzen, weil die Relaisfassungen defekt waren.
Kosten, Risiko & meine Empfehlung
Der Austausch eines Relais ist im Allgemeinen eine ziemlich einfache und kostengünstige Reparatur, vorausgesetzt, Sie haben es korrekt als Ursache identifiziert. Hier eine kurze Übersicht:
Eigenreparatur
Das ist nur die Kosten für ein hochwertiges Relais. Bei den meisten Fahrzeugen ist es ein einfacher Steck-und-Vergiss-Job.
Werkstattreparatur
Das beinhaltet eine professionelle Diagnose, die, wie ich erklärt habe, entscheidend ist, um sicherzustellen, dass Sie kein zugrundeliegendes Problem übersehen, sowie die Arbeitszeit für den Austausch.
Erfolgsquote
Wenn das Relais eindeutig als Fehlerquelle identifiziert wurde, funktioniert der Austausch jedes Mal. Das Hauptproblem ist eine Fehldiagnose, bei der ein defekter Motor oder ein Verdrahtungsproblem unentdeckt bleibt, und dann sind Sie wieder am Anfang.
Vorbeugung und Erhalt eines gesunden elektrischen Systems
Um wiederholte Ausfälle zu vermeiden, müssen Sie das Warum angehen. Wenn Sie ein Relais für einen Kühllüfter oder eine Kraftstoffpumpe ersetzen, überprüfen Sie immer, immer, immer den Stromverbrauch der Komponente. Besonders bei Aftermarket-Teilen – ich habe viele Aftermarket-Motoren gesehen, die mehr Ampere ziehen als das Original, was Ihr neues Relais schnell zerstören wird.
Mein Profi-Wartungstipp:
Machen Sie es sich zur Gewohnheit, Ihre Relais zu überprüfen, besonders bei kritischen Systemen. Nachdem der Wagen eine Weile gelaufen ist, fühlen Sie die Relais. Wenn eines spürbar heiß ist, wird es überlastet oder hat hohen internen Widerstand. Hören Sie auch auf das Klicken. Ein gesundes Relais macht ein scharfes, klares „Klick“. Wenn Sie ein schwaches, ratterndes oder summendes Geräusch hören, ist das ein Zeichen für schwache Spule oder aufbauenden Kontaktwiderstand. Es sagt Ihnen, dass es kurz vor dem Aus steht.
Und vergessen Sie nicht die Umgebung. Stellen Sie sicher, dass Ihre Sicherungskästen richtig verschlossen sind. Ich habe gesehen, wie Feuchtigkeit in Relaisfassungen eindringt, Korrosion verursacht, die wie ein Widerstand wirkt und zum Relaisausfall beiträgt. Eine saubere, trockene und korrekt kontaktierte Fassung ist genauso wichtig für die Zuverlässigkeit wie das Relais selbst.
